主机本体、智能主机及穿戴设备的制作方法

摘要: 本申请涉及智能主机,尤其涉及一种主机本体、智能主机及穿戴设备。背景技术:1、在当今数字化时代,穿戴设备如智能手表、智能手环等,因其便捷的功能和实时的信息交互,逐...
主机本体、智能主机及穿戴设备的制作方法

本申请涉及智能主机,尤其涉及一种主机本体、智能主机及穿戴设备。

背景技术:

1、在当今数字化时代,穿戴设备如智能手表、智能手环等,因其便捷的功能和实时的信息交互,逐渐成为人们生活与工作中的得力助手。无论是运动监测、健康数据追踪,还是接收消息提醒、支付等,都为人们的生活带来了极大的便利。

2、在一些使用场景中,用户需要将穿戴设备的显示屏展示给他人查看,但当前穿戴设备的设计使得这一操作存在不便。

技术实现思路

1、本申请实施例公开了一种主机本体、智能主机及穿戴设备,能够减小让他人平视显示屏的操作难度。

2、为了实现上述目的,第一方面,本申请实施例公开了一种主机本体,应用于穿戴设备,包括:

3、中框;

4、显示屏,可转动地设于所述中框,所述显示屏的旋转轴线与所述主机本体的厚度方向平行。

5、在一种可选的实施例中,所述显示屏呈条状。

6、在一种可选的实施例中,所述中框具有用于与穿戴设备的连接带相连接的第一对接部和第二对接部,所述第一对接部和所述第二对接部沿第一方向相对设置;

7、所述显示屏能够在第一位置和第二位置之间转动,在所述显示屏位于所述第一位置时,所述显示屏的第一端位于所述第一方向所在直线的第一侧,且所述显示屏的第一端相较第二端更靠近所述第一对接部;

8、在所述显示屏位于所述第二位置时,所述显示屏的第一端位于所述第一方向所在直线的第一侧,且所述显示屏的第一端相较第二端更靠近所述第二对接部。

9、在一种可选的实施例中,在所述显示屏位于所述第一位置时,所述显示屏的长度方向所在的直线与所述第一方向所在的直线之间的最小夹角为30°~60°;和/或,

10、在所述显示屏位于所述第二位置时,所述显示屏的长度方向所在的直线与所述第一方向所在的直线之间的最小夹角为30°~60°。

11、在一种可选的实施例中,所述主机本体还包括旋转壳,所述旋转壳转动连接于所述中框之内,所述显示屏设于所述旋转壳,以通过所述旋转壳与所述中框转动连接。

12、在一种可选的实施例中,所述旋转壳和所述中框之间设有限位结构,以阻止所述旋转壳和所述中框沿所述主机本体的厚度方向分离。

13、在一种可选的实施例中,所述中框的内周壁和所述旋转壳外周壁中的一者设有环形导向部,另一者设有配合部,所述环形导向部围绕所述旋转轴线设置,所述配合部与所述环形导向部滑动配合,以允许所述旋转壳绕所述旋转轴线旋转。

14、在一种可选的实施例中,所述中框的外周壁设有用于容纳配件的第一容纳槽;

15、所述旋转壳的外周壁设有环形导向部,所述环形导向部为环形槽,所述中框的内周壁对应所述第一容纳槽的部分设有所述配合部,所述配合部为凸起部,所述第一容纳槽向内延伸至所述配合部内。

16、在一种可选的实施例中,所述旋转壳内设有安装腔,所述安装腔具有安装口,所述显示屏覆盖所述安装口,所述旋转壳上设有位于所述安装腔一侧的凹腔,所述凹腔贯穿所述旋转壳设有所述安装口的表面,且所述凹腔暴露于所述显示屏。

17、在一种可选的实施例中,所述安装腔、所述安装口和所述显示屏均呈条状,所述凹腔的数量包括两个,两个所述凹腔分别位于所述安装腔沿自身宽度方向上的两侧。

18、在一种可选的实施例中,所述凹腔贯穿所述旋转壳背离所述安装口的表面,且所述凹腔与所述安装腔通过所述旋转壳的实体部分相互隔绝。

19、在一种可选的实施例中,所述中框的外周壁设有用于容纳配件的第一容纳槽;

20、所述主机本体包括相互电连接的电路板和第一接电件,所述电路板设于所述旋转壳内,所述第一接电件设于所述旋转壳并暴露于所述旋转壳的外周壁,所述第一接电件沿所述中框的周向延伸,以在所述旋转壳相对所述中框转动时使所述第一接电件与所述配件的第二接电件保持电接触。

21、在一种可选的实施例中,所述旋转轴线穿过所述显示屏的显示面;和/或,所述旋转轴线穿过所述显示屏的显示面的几何中心。

22、在一种可选的实施例中,所述中框呈圆环形,所述旋转轴线为所述中框的中轴线。

23、第二方面,本申请提供了一种智能主机,包括:

24、如上述任一实施例所述的主机本体;

25、配件,可拆卸地设于所述中框的周侧。

26、在一种可选的实施例中,所述主机本体还包括旋转壳,所述旋转壳设于所述中框之内,所述显示屏设于所述旋转壳,所述旋转壳能够相对所述中框绕所述旋转轴线旋转;

27、所述配件为耳机,所述中框的外周壁设有第一槽体,所述第一槽体贯穿所述中框的内周壁,所述旋转壳的外周壁设有沿自身周向延伸的呈环形的第二容纳槽,所述第一槽体对应所述第二容纳槽设置;

28、所述耳机包括听筒部,所述听筒部的一端能够穿过所述第一槽体并容纳于所述第二容纳槽中。

29、在一种可选的实施例中,所述主机本体包括呈环形的第一接电件,所述第一接电件设于所述第二容纳槽的底壁,并沿所述旋转壳的周向延伸;

30、所述耳机包括第二接电件,所述第二接电件设于所述听筒部,并暴露于所述听筒部与所述第二容纳槽的底壁相对的表面,在所述耳机设于所述中框的周侧时,所述第二接电件与所述第一接电件电接触,以实现所述主机本体与所述耳机的交互。

31、第三方面,本申请提供了一种穿戴设备,包括如上述任一实施例所述的智能主机。

32、与相关技术相比,本申请的有益效果是:

33、本申请中,显示屏可转动地设于中框,且显示屏的旋转轴线与主机本体的厚度方向平行,控制显示屏旋转则可以改变显示屏的方位,如此在佩戴者需要将显示屏展示给他人查看时,仅需旋转显示屏,使显示屏的方位与他人所处方位相适配即可让他人平视显示屏,如此佩戴者无需再调整手腕的方向,也无需让他人绕至佩戴者的身前,从而减小让他人平视显示屏的操作难度。

1.一种主机本体,应用于穿戴设备,其特征在于,包括:

2.根据权利要求1所述的主机本体,其特征在于,所述显示屏(200)呈条状。

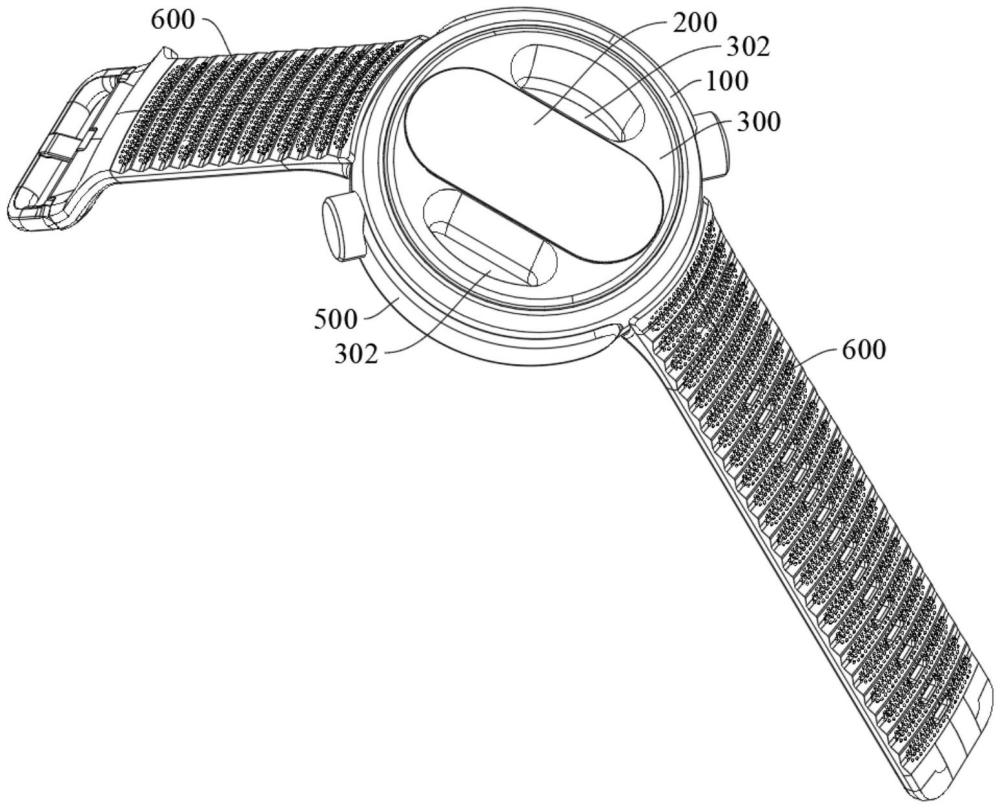

3.根据权利要求2所述的主机本体,其特征在于,所述中框(100)具有用于与穿戴设备的连接带(600)相连接的第一对接部(110)和第二对接部(120),所述第一对接部(110)和所述第二对接部(120)沿第一方向相对设置;

4.根据权利要求3所述的主机本体,其特征在于,在所述显示屏(200)位于所述第一位置时,所述显示屏(200)的长度方向所在的直线与所述第一方向所在的直线之间的最小夹角为30°~60°;和/或,

5.根据权利要求1至4中任一项所述的主机本体,其特征在于,所述主机本体还包括旋转壳(300),所述旋转壳(300)转动连接于所述中框(100)之内,所述显示屏(200)设于所述旋转壳(300),以通过所述旋转壳(300)与所述中框(100)转动连接。

6.根据权利要求5所述的主机本体,其特征在于,所述旋转壳(300)和所述中框(100)之间设有限位结构,以阻止所述旋转壳(300)和所述中框(100)沿所述主机本体的厚度方向分离。

7.根据权利要求5所述的主机本体,其特征在于,所述中框(100)的内周壁和所述旋转壳(300)外周壁中的一者设有环形导向部(310),另一者设有配合部(130),所述环形导向部(310)围绕所述旋转轴线设置,所述配合部(130)与所述环形导向部(310)滑动配合,以允许所述旋转壳(300)绕所述旋转轴线旋转。

8.根据权利要求7所述的主机本体,其特征在于,所述中框(100)的外周壁设有用于容纳配件(500)的第一容纳槽(101);

9.根据权利要求5所述的主机本体,其特征在于,所述旋转壳(300)内设有安装腔(301),所述安装腔(301)具有安装口,所述显示屏(200)覆盖所述安装口,所述旋转壳(300)上设有位于所述安装腔(301)一侧的凹腔(302),所述凹腔(302)贯穿所述旋转壳(300)设有所述安装口的表面,且所述凹腔(302)暴露于所述显示屏(200)。

10.根据权利要求9所述的主机本体,其特征在于,所述安装腔(301)、所述安装口和所述显示屏(200)均呈条状,所述凹腔(302)的数量包括两个,两个所述凹腔(302)分别位于所述安装腔(301)沿自身宽度方向上的两侧。

11.根据权利要求9所述的主机本体,其特征在于,所述凹腔(302)贯穿所述旋转壳(300)背离所述安装口的表面,且所述凹腔(302)与所述安装腔(301)通过所述旋转壳(300)的实体部分相互隔绝。

12.根据权利要求5所述的主机本体,其特征在于,所述中框(100)的外周壁设有用于容纳配件(500)的第一容纳槽(101);

13.根据权利要求1所述的主机本体,其特征在于,所述旋转轴线穿过所述显示屏(200)的显示面;和/或,所述旋转轴线穿过所述显示屏(200)的显示面的几何中心。

14.根据权利要求1或13所述的主机本体,其特征在于,所述中框(100)呈圆环形,所述旋转轴线为所述中框(100)的中轴线。

15.一种智能主机,其特征在于,包括:

16.根据权利要求15所述的智能主机,其特征在于,所述主机本体还包括旋转壳(300),所述旋转壳(300)设于所述中框(100)之内,所述显示屏(200)设于所述旋转壳(300),所述旋转壳(300)能够相对所述中框(100)绕所述旋转轴线旋转;

17.根据权利要求16所述的智能主机,其特征在于,所述主机本体包括呈环形的第一接电件(400),所述第一接电件(400)设于所述第二容纳槽(303)的底壁,并沿所述旋转壳(300)的周向延伸;

18.一种穿戴设备,其特征在于,包括如权利要求15至17中任一项所述的智能主机。
