包括用于附接旋转表圈的装置的表壳的制作方法

本发明涉及制表领域，且特别地涉及一种表壳，其包括用于附接旋转表圈的装置。

背景技术：

1、一些表壳具有带指示的旋转表圈，使得用户可以将它们置于期望的角度位置中。旋转表圈通常用于潜水表以指示剩余潜水时间，或确定第二时区的时间。

2、旋转表圈通过或多或少复杂的装置附接到中间壳体。特别地，它们具有大量的部件，并且制造和组装起来是繁琐的。

3、本发明旨在通过限制用于附接旋转表圈的装置的部件数量以及通过促进其与表壳的组装和拆卸来解决这些缺点。

技术实现思路

1、为此目的，表壳包括表玻璃、中间壳体、旋转表圈和用于将旋转表圈附接到中间壳体的装置。用于附接旋转表圈的装置包括具有介于第一环与第二环之间的滚动元件的轴承，该轴承通过第一环与中间壳体固定，并且通过第二环与旋转表圈固定，使得旋转表圈仅具有一个旋转移动自由度。

2、换句话说，第一环无任何自由度地附接到中间壳体，且第二环与旋转表圈旋转地集成。因此，轴承允许旋转表圈被附接到中间壳体。

3、在特定实施例中，本发明可以进一步包括一个或多个单独或以任何技术上可能的组合的以下特征。

4、在特定实施例中，第二环形成与旋转表圈协作的保持架，所述第二环具有容纳滚动元件的座（法文为logement），滚动元件能够在由第一环形成的滚动轨道上滚动。

5、在特定实施例中，滚动轨道具有一连串的槽，座具有弹性壁，该弹性壁被布置成迫使每个滚动元件抵靠滚动轨道搁置。

6、在特定实施例中，第二环通过弹性卡扣配合与旋转表圈协作。

7、在特定的实施例中，第二环一方面包括至少一个可弹性变形的凸耳，该凸耳与旋转表圈的内部径向凸片接合，另一方面包括容纳在旋转表圈的内部凹部中的径向突出部，该内部凹部具有与径向突出部的形状相对应的形状。

8、在特定实施例中，旋转表圈具有朝向表壳内部延伸的径向唇缘，以便覆盖轴承从而密封其中布置有滚动元件的座。

9、在特定实施例中，旋转表圈包括基部，旋转表圈通过该基部附接到轴承，所述基部设置有径向唇缘，旋转表圈还包括附接到旋转表圈的基部的覆层盘。

10、在特定实施例中，轴承通过将第一环压配合或结合到中间壳体而附接到中间壳体。

11、在特定实施例中，轴承经由紧固环附接到中间壳体，该紧固环具有抵靠轴承搁置的第一部分和连接到第一部分并具有管状形状的第二部分，紧固环通过该管状形状附接到中间壳体。

12、在特定实施例中，第一部分与第二部分形成肩部，该肩部与轴承的第一环协作。

13、在特定实施例中，中间壳体包括轴向支承元件，紧固环的第一部分抵靠该轴向支承元件被支撑。

14、在特定实施例中，紧固环的第一部分具有至少两个凹口，中间壳体和紧固环被构造成通过螺钉-螺母连接而彼此紧固。

15、在特定实施例中，紧固环的第一部分具有至少两个凹口，中间壳体和紧固环被构造成通过卡口连接而彼此紧固。

16、在特定实施例中，除了弹性壁之外，每个座具有刚性壁，该刚性壁被布置成当旋转表圈在第一旋转方向上被驱动时防止滚动元件在滚动轨道中滚动，该弹性壁被布置成当旋转表圈在与第一旋转方向相反的第二旋转方向上被驱动时允许滚动元件在滚动轨道中滚动。

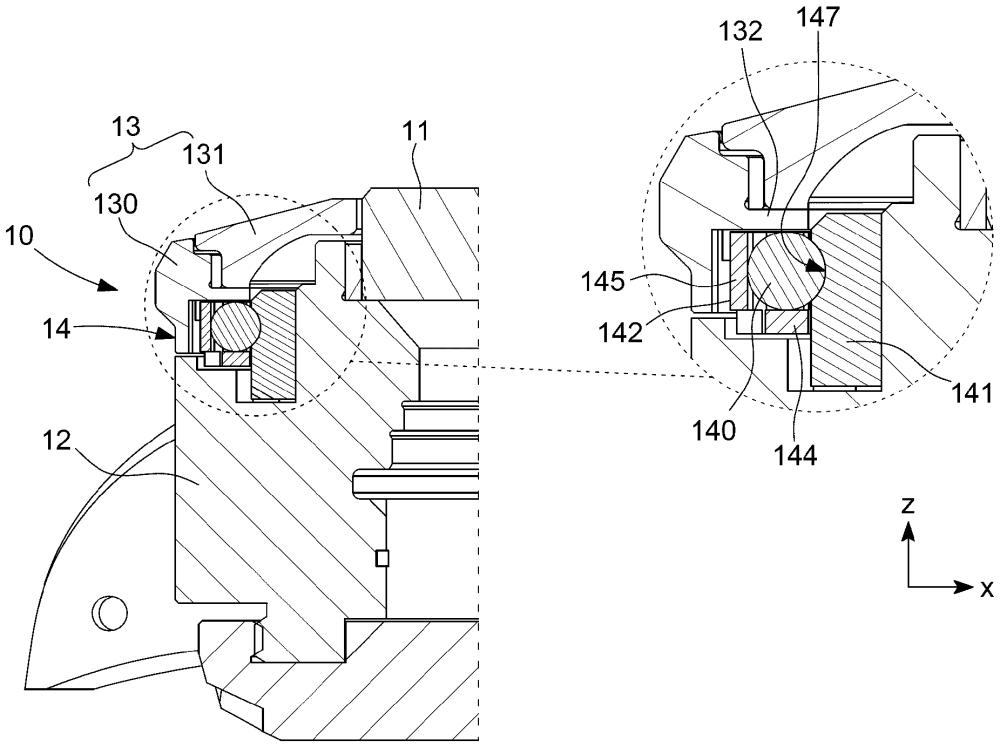

1.一种表壳(10)，其包括表玻璃(11)、中间壳体(12)、旋转表圈(13)和用于将所述旋转表圈(13)附接到所述中间壳体(12)的装置，其中，所述表壳(10)的特征在于，所述旋转表圈(13)的紧固装置包括轴承(14)，所述轴承包括介于第一环(141)与第二环(142)之间的滚动元件(140)，其中，所述轴承(14)通过所述第一环(141)与所述中间壳体(12)固定，并且通过所述第二环(142)与所述旋转表圈(13)固定，使得所述旋转表圈(13)仅具有一个旋转移动自由度，所述第二环(142)形成与所述旋转表圈(13)协作的保持架，所述第二环(142)包括容纳所述滚动元件(140)的座，所述滚动元件能够在由所述第一环(141)形成的滚动轨道(147)上滚动，所述滚动轨道(147)具有一连串的中空部，所述座具有弹性壁(145)，所述弹性壁被布置成迫使每个滚动元件(140)抵靠所述滚动轨道(147)搁置。

2.根据权利要求1所述的表壳(10)，其中，所述第二环(142)通过弹性卡扣配合与所述旋转表圈(13)协作。

3.根据权利要求2所述的表壳(10)，其中，所述第二环(142)一方面包括至少一个可弹性变形的凸耳，该凸耳与所述旋转表圈(13)的内部径向凸片接合，且另一方面包括容纳在所述旋转表圈(13)的内部凹部中的径向突出部(149)，该内部凹部具有与所述径向突出部(149)的形状相对应的形状。

4.根据权利要求1至3中任一项所述的表壳(10)，其中，所述旋转表圈(13)具有朝向所述表壳(10)的内部延伸的径向唇缘(132)，以便覆盖所述轴承(14)从而密封其中布置有所述滚动元件(140)的座。

5.根据权利要求4所述的表壳(10)，其中，所述旋转表圈(13)包括基部(130)，所述旋转表圈通过所述基部(130)附接到所述轴承(14)，所述基部设置有所述径向唇缘(132)，所述旋转表圈(13)还包括附接到所述旋转表圈(13)的基部(130)的覆层盘(131)。

6.根据权利要求1至5中任一项所述的表壳(10)，其中，所述轴承(14)通过将所述第一环(141)压配合或结合到所述中间壳体(12)而固定到所述中间壳体(12)。

7.根据权利要求1至5中任一项所述的表壳(10)，其中，所述轴承(14)经由紧固环(15)附接到所述中间壳体(12)，所述紧固环具有抵靠所述轴承(14)搁置的第一部分(150)和连接到所述第一部分(150)并具有管状形状的第二部分(151)，所述紧固环(15)通过所述管状形状附接到所述中间壳体(12)。

8.根据权利要求7所述的表壳(10)，其中，所述第一部分(150)与所述第二部分(151)形成肩部，所述肩部与所述轴承(14)的第一环(141)协作。

9.根据权利要求7或8所述的表壳(10)，其中，所述中间壳体(12)包括轴向支承元件(120)，所述紧固环(15)的第一部分(150)抵靠所述轴向支承元件被支撑。

10.根据权利要求7至9中任一项所述的表壳(10)，其中，所述紧固环(15)的第一部分(150)具有至少两个凹口(152)，所述中间壳体(12)和所述紧固环(15)被构造成通过螺钉-螺母连接而彼此紧固。

11.根据权利要求7至9中任一项所述的表壳(10)，其中，所述紧固环(15)的第一部分(150)具有至少两个凹口(152)，所述中间壳体(12)和所述紧固环(15)被构造成通过卡口连接而彼此紧固。

12.根据权利要求1所述的表壳(10)，其中，除了所述弹性壁(145)之外，每个座具有刚性壁(1420)，所述刚性壁被布置成当所述旋转表圈(13)沿第一旋转方向被驱动时防止所述滚动元件(140)在所述滚动轨道(147)中滚动，所述弹性壁(145)被布置成当所述旋转表圈(13)沿与所述第一旋转方向相反的第二旋转方向被驱动时允许所述滚动元件(140)在所述滚动轨道(147)中滚动。
