一种适用于LNG储罐结构施工的可调三角架装置的制作方法

本技术涉及支撑钢结构，尤其涉及一种适用于lng储罐结构施工的可调三角架装置。

背景技术：

1、在大型lng储罐的混凝土内罐施工中，经常需要在竖直的混凝土墙面上搭建临时作业平台或支撑架，以进行模板安装、钢筋绑扎、混凝土浇筑及后期内衬焊接等高空作业。传统方法多采用在墙面上预埋工字钢或搭建复杂的满堂脚手架作为支撑基础。预埋工字钢的方式虽然牢固，但位置固定不可调，无法灵活适应不同高度和角度的作业需求，且对墙体结构造成永久性损伤；而满堂脚手架则存在搭拆耗时耗力、占用大量空间、影响其他工序并行作业等问题。现有的一些可调支撑三角架，其调节功能往往较为单一，通常只能进行支撑高度的粗略调节，难以实现对支撑平台倾斜角度的精准、稳定控制。特别是在储罐曲面墙体或需要平台保持特定坡度以安装特殊构件时，现有装置的调节精度和便利性不足，且在调节过程中容易对混凝土墙面造成局部压损。

技术实现思路

1、本实用新型涉及一种适用于lng储罐结构施工的可调三角架装置，其安装便捷、支撑稳固且能实现精准、灵活角度调节的专用三角架装置，以满足lng储罐复杂内部结构施工的苛刻要求。

2、本实用新型第一方面，提供了一种适用于lng储罐结构施工的可调三角架装置，具体包括：混凝土墙面；所述混凝土墙面的表面安装立杆槽钢；所述立杆槽钢的下端斜向上固定连接有斜杆角钢，斜杆角钢的中部靠上处又与立杆槽钢之间通过水平的加强杆角钢牵拉；所述立杆槽钢的上端通过转轴转动连接有横梁型钢，横梁型钢的另一端处于斜杆角钢的上端上方。

3、可选地，所述立杆槽钢下端与混凝土墙面相连接处设有支点板，靠近立杆槽钢与横梁型钢相连接处的混凝土墙面上设有护墙板。

4、可选地，所述斜杆角钢的上端设有千斤顶，千斤顶的上端抵在横梁型钢的末端底部。

5、可选地，所述横梁型钢与立杆槽钢相连接的一端设有斜面向上的垫块，垫块的下端与混凝土墙面相接触。

6、可选地，所述垫块所在位置处的混凝土墙面中沿表面设有可调插片，可调插片与垫块相接触的端面为斜面，横梁型钢上垂直螺接有连接螺栓，连接螺栓贯穿垫块于混凝土墙面中，可调插片在垫块与混凝土墙面竖向移动调节横梁型钢与混凝土墙面之间的角度。

7、本实用新型提供了一种适用于lng储罐结构施工的可调三角架装置，具有如下有益效果：

8、首先，装置以立杆槽钢、斜杆角钢及加强杆角钢构成了一个刚性的主体三角框架，该结构传力路径明确，侧向刚度大，为整个装置提供了坚实的基础稳定性。实现了对横梁型钢作业平台姿态的便捷与精准控制。具体而言，通过斜杆角钢上端设置的千斤顶，能够对横梁型钢的悬挑端进行大行程的顶升或下降，实现作业平台整体倾斜角度的快速宏观粗调，操作省力且效率高。为了克服单一支点粗调难以精确控制平台根部角度及可能引起的墙面受力不均问题，本实用新型在横梁型钢铰接端增设了由垫块、可调插片及连接螺栓构成的精密微调机构；通过旋拧连接螺栓驱动斜面配合的可调插片上下移动，可将其位移转化为垫块的水平移动，从而对横梁型钢的根部抬升量进行毫米级的精细调节。此微调机制不仅实现了角度的精准设定，更能与千斤顶协调，确保横梁型钢全长度范围内均匀受力，并将荷载有效传递至支点板与护墙板，极大降低了对混凝土墙面的局部压强，起到了良好的保护作用。综上所述，该装置将稳固的三角支撑结构、高效的粗调功能与精密的微调能力有机结合，使得作业平台能够被快速、准确地调整并锁定于任何所需的工作姿态，显著提升了lng储罐内部施工的适应性、效率与安全性。

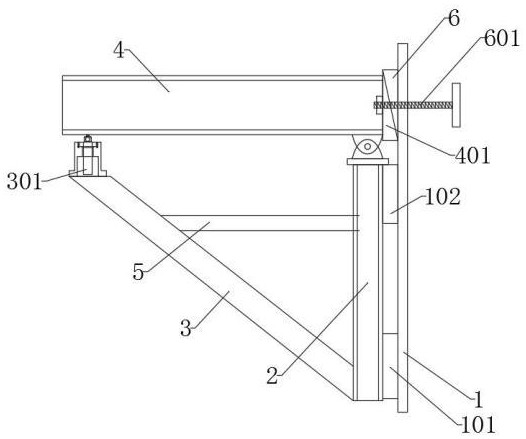

1.一种适用于lng储罐结构施工的可调三角架装置，包括：混凝土墙面（1）；所述混凝土墙面（1）的表面安装立杆槽钢（2）；其特征在于，所述立杆槽钢（2）的下端斜向上固定连接有斜杆角钢（3），斜杆角钢（3）的中部靠上处又与立杆槽钢（2）之间通过水平的加强杆角钢（5）牵拉；所述立杆槽钢（2）的上端通过转轴转动连接有横梁型钢（4），横梁型钢（4）的另一端处于斜杆角钢（3）的上端上方。

2.根据权利要求1所述的一种适用于lng储罐结构施工的可调三角架装置，其特征在于，所述立杆槽钢（2）下端与混凝土墙面（1）相连接处设有支点板（101），靠近立杆槽钢（2）与横梁型钢（4）相连接处的混凝土墙面（1）上设有护墙板（102）。

3.根据权利要求1所述的一种适用于lng储罐结构施工的可调三角架装置，其特征在于，所述斜杆角钢（3）的上端设有千斤顶（301），千斤顶（301）的上端抵在横梁型钢（4）的末端底部。

4.根据权利要求1所述的一种适用于lng储罐结构施工的可调三角架装置，其特征在于，所述横梁型钢（4）与立杆槽钢（2）相连接的一端设有斜面向上的垫块（401），垫块（401）的下端与混凝土墙面（1）相接触。

5.根据权利要求4所述的一种适用于lng储罐结构施工的可调三角架装置，其特征在于，所述垫块（401）所在位置处的混凝土墙面（1）中沿表面设有可调插片（6），可调插片（6）与垫块（401）相接触的端面为斜面，横梁型钢（4）上垂直螺接有连接螺栓（601），连接螺栓（601）贯穿垫块（401）于混凝土墙面（1）中，可调插片（6）在垫块（401）与混凝土墙面（1）竖向移动调节横梁型钢（4）与混凝土墙面（1）之间的角度。
