一种格构梁高边坡上方悬挑结构的支模装置的制作方法

本技术属于建筑施工，具体的说，涉及一种格构梁高边坡上方悬挑结构的支模装置。

背景技术：

1、在边坡工程中，悬挑结构（如挑梁、挑板）的模板支撑是施工难点。传统支撑体系因边坡地形复杂、地基承载力不均，易出现立杆滑移、架体失稳等问题，且常规基础处理方式难以兼顾承载力与定位精度，导致施工安全风险高、结构成型质量差。

2、现有技术中，针对边坡支撑的改进多集中于单一节点加固，缺乏系统性设计：如部分方案仅采用钢管斜撑增强稳定性，但未解决立杆基础与边坡的协同受力问题；因此，需要一种结构简单、施工方便且能解决立杆基础与边坡的协同受力问题的格构梁高边坡上方悬挑结构的支模装置。

技术实现思路

1、本实用新型的目的是提供一种结构简单、施工方便且能解决立杆基础与边坡的协同受力问题的格构梁高边坡上方悬挑结构的支模装置。

2、为实现上述目的，本实用新型采用如下技术方案：

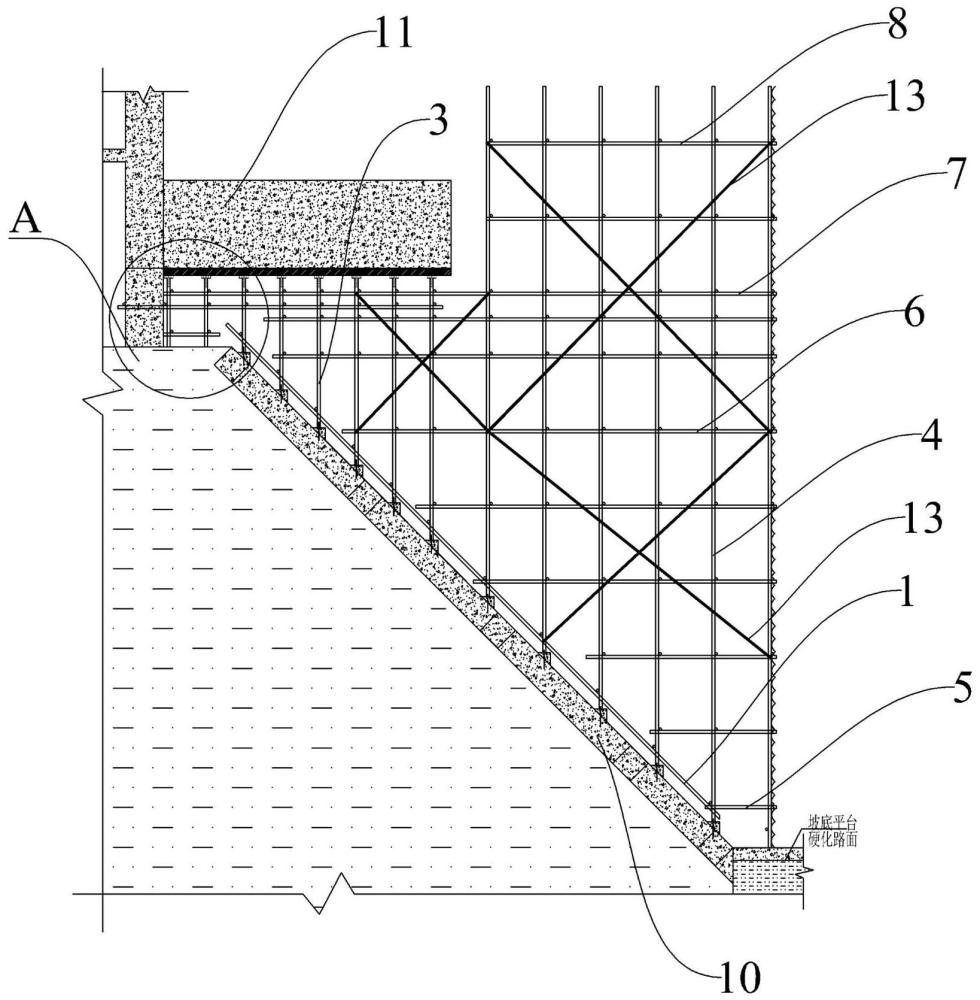

3、一种格构梁高边坡上方悬挑结构的支模装置，包括设置在格构梁高边坡上的钢管架，钢管架包括若干斜杆、若干第一立杆、若干第二立杆、若干第三立杆、若干第一横杆、若干第二横杆、若干第三横杆、若干第四横杆和若干水平短杆，若干斜杆沿格构梁高边坡坡度方向倾斜设置且沿格构梁高边坡宽度间隔设置，若干第一立杆的底端设置在格构梁高边坡的顶端与工程桩之间的平面上，若干第一立杆、若干第二立杆和若干第三立杆均竖向设置，若干第一横杆、若干第二横杆、若干第三横杆、若干第四横杆和若干水平短杆均左右横向设置；

4、若干第一立杆的顶端通过第一支撑件支撑连接悬挑结构的下表面，若干水平短杆通过第一水平钢筋连接若干第一立杆，若干第三横杆的左端通过第二水平钢筋连接若干第一立杆，若干第二立杆的底端插设在格构梁或土坡内，若干第二立杆的顶端通过第二支撑件支撑连接悬挑结构的下表面，若干第三立杆的底端插设在格构梁或土坡内，若干第三立杆的顶端悬空设置且位于悬挑结构的上方；

5、若干第一横杆的右端连接最右侧的第三立杆，若干第一横杆的左端连接其余的第三立杆，若干第二横杆的右端连接最右侧的第三立杆，若干第二横杆的左端连接第二立杆，若干第三横杆的右端连接最右侧的第三立杆，若干第三横杆的左端连接第一立杆，若干第四横杆的右端连接最右侧的第三立杆，若干第四横杆的左端连接最左侧的第三立杆。

6、若干第一立杆、若干第二立杆和若干第三立杆从左至右依次排列，若干第一横杆、若干第二横杆、若干第三横杆、若干第四横杆从上至下依次排列。

7、钢管架上设置有若干加强型剪刀撑。

8、底端插设在格构梁内的第二立杆和第三立杆，其底端设置有第一植入钢筋，第一植入钢筋插入格构梁内的长度不小于200mm且连接处设置有混凝土平台，混凝土平台的顶端高出格构梁斜面不小于100mm，混凝土平台的高度不小于200mm，混凝土平台的宽度与格构梁的宽度相同；

9、底端插设在格构梁之间的土坡内的第二立杆和第三立杆，其底端设置有第二植入钢筋，第二植入钢筋插入土坡内的长度不小于200mm且连接处设置有条形平台，条形平台的宽度不小于200mm，条形平台的底面水平，条形平台上设置有混凝土浇筑层。

10、钢管架与土坡之间设置有地锚，地锚为锚杆式连墙加固件，包括横向锚杆和竖向锚杆，竖向锚杆垂直插入边坡土层，长度不小于350mm，横向锚杆与若干第二立杆和若干第二横杆之间通过旋转扣件拉结。

11、第一立杆和第二立杆与工程桩之间通过抱箍拉结。

12、钢管架的最右侧设置有密目安全网。

13、若干第一横杆之间的间隔距离与若干第四横杆之间的间隔距离相同大于若干第二横杆之间的间隔距离大于若干第三横杆之间的间隔距离。

14、本申请突破传统边坡支模架 “单一加固” 的局限，针对格构梁与土坡两类地基，分别设计钢筋混凝土平台基础，结合打设钢管地锚拉结支撑架措施，解决了边坡立杆滑移的难题。

15、本申请抗滑移能力增强，通过 “植筋锚固 + 混凝土平台” 组合处理格构梁及边坡基础，配合锚杆式加固件（钢管地锚锚入边坡内），使钢管架与边坡形成协同受力体系，解决了传统支模架在边坡易滑动的难点。此外，本申请采用高宽比≤1 的架体设计，结合外围周圈及内部双方向剪刀撑、钢管地锚与工程桩抱箍拉结，形成稳定系统。

1.一种格构梁高边坡上方悬挑结构的支模装置，其特征在于：包括设置在格构梁高边坡上的钢管架，钢管架包括若干斜杆、若干第一立杆、若干第二立杆、若干第三立杆、若干第一横杆、若干第二横杆、若干第三横杆、若干第四横杆和若干水平短杆，若干斜杆沿格构梁高边坡坡度方向倾斜设置且沿格构梁高边坡宽度间隔设置，若干第一立杆的底端设置在格构梁高边坡的顶端与工程桩之间的平面上，若干第一立杆、若干第二立杆和若干第三立杆均竖向设置，若干第一横杆、若干第二横杆、若干第三横杆、若干第四横杆和若干水平短杆均左右横向设置；

2.根据权利要求1所述的一种格构梁高边坡上方悬挑结构的支模装置，其特征在于：若干第一立杆、若干第二立杆和若干第三立杆从左至右依次排列，若干第一横杆、若干第二横杆、若干第三横杆、若干第四横杆从上至下依次排列。

3.根据权利要求1所述的一种格构梁高边坡上方悬挑结构的支模装置，其特征在于：钢管架上设置有若干加强型剪刀撑。

4.根据权利要求1所述的一种格构梁高边坡上方悬挑结构的支模装置，其特征在于：底端插设在格构梁内的第二立杆和第三立杆，其底端设置有第一植入钢筋，第一植入钢筋插入格构梁内的长度不小于200mm且连接处设置有混凝土平台，混凝土平台的顶端高出格构梁斜面不小于100mm，混凝土平台的高度不小于200mm，混凝土平台的宽度与格构梁的宽度相同；

5.根据权利要求1所述的一种格构梁高边坡上方悬挑结构的支模装置，其特征在于：钢管架与土坡之间设置有地锚，地锚为锚杆式连墙加固件，包括横向锚杆和竖向锚杆，竖向锚杆垂直插入边坡土层，长度不小于350mm，横向锚杆与若干第二立杆和若干第二横杆之间通过旋转扣件拉结。

6.根据权利要求1所述的一种格构梁高边坡上方悬挑结构的支模装置，其特征在于：第一立杆和第二立杆与工程桩之间通过抱箍拉结。

7.根据权利要求1所述的一种格构梁高边坡上方悬挑结构的支模装置，其特征在于：钢管架的最右侧设置有密目安全网。

8.根据权利要求1所述的一种格构梁高边坡上方悬挑结构的支模装置，其特征在于：若干第一横杆之间的间隔距离与若干第四横杆之间的间隔距离相同大于若干第二横杆之间的间隔距离大于若干第三横杆之间的间隔距离。
