移动式光储一体舱及其控制方法与流程

本申请涉及移动式光储一体化设备，尤其涉及一种移动式光储一体舱及其控制方法。

背景技术：

1、随着能源装备向模块化、可迁移方向演进，标准集装箱凭借其全球通用的物流接口与结构强度，逐渐成为移动式光储系统的优选载体。现有移动式光储装备主要分为基于半挂车底盘的车厢和基于标准集装箱改造的储能舱两类。

2、然而，上述现有方案在实际应用中仍存在明显不足，如，集装箱式光储舱从运输载具上卸下时须依赖吊车或叉车等外部设备，在应急救灾、偏远矿区等场景中部署效率低。现有车厢展开后设备暴露于外界环境中，在降雨等天气条件下使用受限。

技术实现思路

1、有鉴于此，本申请旨在提供一种移动式光储一体舱及其控制方法，解决现有移动式光储系统装卸依赖外部设备、展开后缺乏防护的问题。

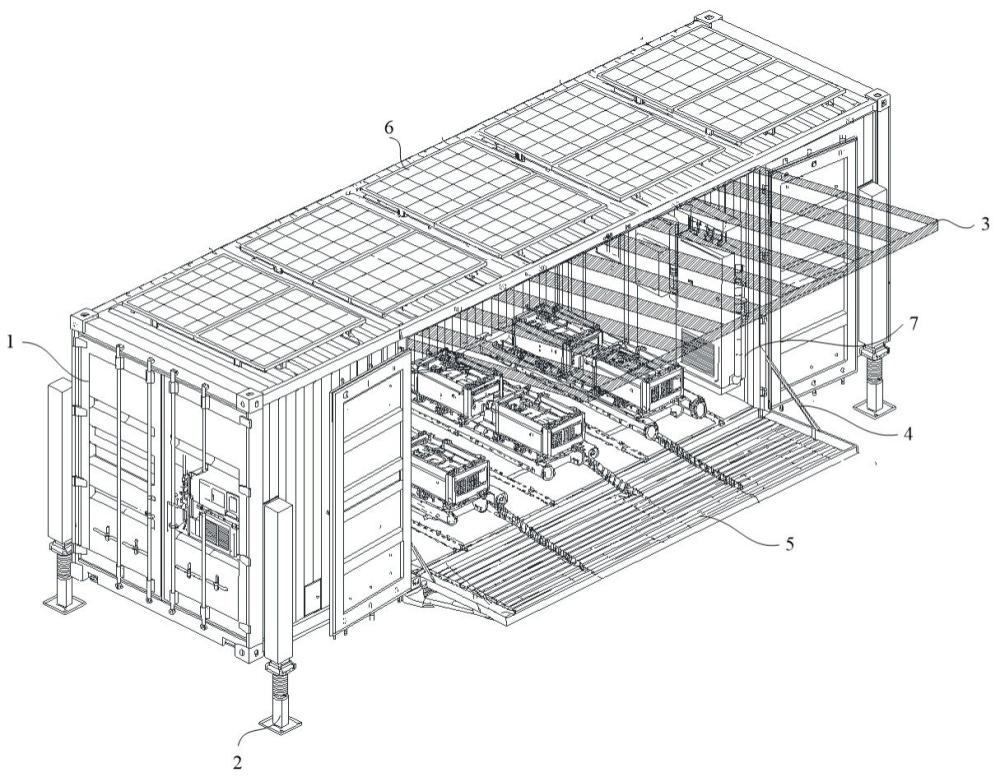

2、第一方面，本申请提供一种移动式光储一体舱，包括舱体、升降组件、飞翼门、联动组件和登车板。舱体具有开口。升降组件设置于舱体底部，升降组件能够升降舱体。飞翼门对应开口活动设置于舱体上，飞翼门能够在闭合位置和向外翻转的展开位置之间切换。联动组件与飞翼门连接。登车板活动设置于飞翼门的一侧，且与联动组件连接。其中，当飞翼门向展开位置切换时，飞翼门通过联动组件带动登车板运动，以使登车板的一端搭接于地面、另一端衔接舱体，登车板与飞翼门之间形成进出通道。

3、在一些实施方式中，当飞翼门向闭合位置切换时，飞翼门通过联动组件带动登车板运动，以使登车板贴合收纳于飞翼门的内侧壁。

4、在一些实施方式中，一体舱还包括可调支脚和凹槽，可调支脚设置于登车板上，当飞翼门处于展开位置时，可调支脚用于与地面接触。凹槽设置于登车板上，当飞翼门处于闭合位置时，可调支脚位于凹槽内。

5、在一些实施方式中，一体舱还包括导水槽，导水槽设置于飞翼门的边沿。

6、在一些实施方式中，当飞翼门处于闭合位置时，飞翼门包括门上部和门下部，登车板包括板上部和板下部。联动组件包括上连杆和下连杆，上连杆分别与门上部和板上部铰接，下连杆分别与门下部和板下部铰接。

7、在一些实施方式中，飞翼门围绕铰接轴相对于舱体转动。上连杆与飞翼门的铰接点与铰接轴之间的距离为l1，下连杆与飞翼门的铰接点与铰接轴之间的距离为l2，l1＞l2。

8、在一些实施方式中，升降组件包括竖直驱动件和水平驱动件。竖直驱动件包括收纳位置和升降位置，处于升降位置的竖直驱动件与舱体和地面接触，以抬升或降落舱体。水平驱动件设置于舱体的底部，水平驱动件的驱动端与竖直驱动件连接，水平驱动件能够带动竖直驱动件在收纳位置和升降位置切换。

9、在一些实施方式中，竖直驱动件的数量为多个，多个竖直驱动件间隔设置。升降组件还包括同步阀，同步阀分别与多个竖直驱动件的控制回路连接，用于控制竖直驱动件的同步运动。

10、在一些实施方式中，升降组件还包括锁止件，锁止件设置于竖直驱动件和舱体之间，锁止件用于锁定处于升降位置的竖直驱动件。

11、在一些实施方式中，一体舱还包括隔断墙，隔断墙设置于舱体内，以将舱体分隔为储能电控室和小车室。

12、在一些实施方式中，隔断墙自舱体的地板延伸至舱体的顶板。

13、在一些实施方式中，隔断墙具有防水坎，防水坎与地板焊接。

14、在一些实施方式中，隔断墙设有穿线孔，穿线孔处设有防水格兰头。

15、第二方面，本申请提供一种移动式光储一体舱的控制方法，通过上述任一实施方式提供的一体舱实现，控制方法包括：

16、控制升降组件将舱体抬升，使舱体与运输载具分离；

17、控制飞翼门由闭合位置向展开位置切换，联动组件带动登车板运动，使登车板的一端搭接于地面、另一端衔接舱体形成进出通道。

18、与现有技术相比，本申请的有益效果是：

19、本申请提供的一体舱，通过升降组件的设置，舱体具备自主升降能力，无需依赖外部吊装设备即可完成与运输拖车的分离或结合，提升移动式光储系统在应急场景和偏远地区的部署效率。登车板的下放由飞翼门的翻转运动通过联动组件驱动实现，无需为登车板设置独立的驱动源，减少执行元件的数量，降低系统复杂度和制造成本。飞翼门在展开位置时位于登车板上方形成进出通道，该通道同时作为遮雨结构，在设备进出过程中对舱内设备和操作人员提供防护，增强系统在恶劣天气条件下的可用性。登车板搭接地面与舱体形成的倾斜通道，为光伏小车等设备提供平稳的进出路径，便于模块化光伏组件的快速部署与回收，实现移动式光储一体舱的自主装卸、快速通道形成与作业防护的一体化功能，解决现有方案依赖外部设备、防护能力不足、功能集成度低的技术问题。

20、本申请的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本申请的实践解到。

1.一种移动式光储一体舱，其特征在于，包括：

2.根据权利要求1所述的一体舱，其特征在于，

3.根据权利要求1所述的一体舱，其特征在于，

4.根据权利要求3所述的一体舱，其特征在于，

5.根据权利要求1至4中任一项所述的一体舱，其特征在于，所述升降组件包括：

6.根据权利要求5所述的一体舱，其特征在于，

7.根据权利要求5所述的一体舱，其特征在于，所述升降组件包括：

8.根据权利要求1至4中任一项所述的一体舱，其特征在于，所述一体舱还包括：

9.根据权利要求8所述的一体舱，其特征在于，

10.一种移动式光储一体舱的控制方法，其特征在于，通过如权利要求1至9中任一项的一体舱实现，所述控制方法包括：
