一种便于安装的建筑门窗顶棚结构的制作方法

本发明涉及建筑顶棚，特别是一种便于安装的建筑门窗顶棚结构。

背景技术：

1、顶棚是指建筑物室内空间的顶部结构，通常用于覆盖建筑物的上部空间，起到遮风挡雨、保温隔热、装饰美观等作用，在家庭或公共建筑中，顶棚的设计和材料选择往往与室内装修风格相匹配，以营造出舒适、美观的室内环境，常见的顶棚材料包括石膏板、pvc板、铝扣板、矿棉板等，而设计风格则多种多样，如平顶、吊顶、造型顶等。

2、现有技术中大多会在顶棚上安装窗户来保证室内阳光充足，目前窗户的安装方法大多是先将窗框通过多个螺钉固定安装在顶棚上，在安装时工作人员需要长时间位于高处安装多个螺钉，由于窗框较大，螺钉的位置较为分散，工作人员在高处的顶棚活动时存在极大的安全隐患。

技术实现思路

1、本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。

2、鉴于上述和/或现有的一种便于安装的建筑门窗顶棚结构中存在的问题，提出了本发明。

3、因此，本发明所要解决的问题在于工作人员在安装螺钉时，由于螺钉分布较散，在顶棚活动时安全隐患较高。

4、为解决上述技术问题，本发明提供如下技术方案：一种便于安装的建筑门窗顶棚结构，包括顶棚本体和窗框，所述窗框安装于顶棚本体上，所述顶棚本体上开设有容纳槽，所述窗框的四个侧壁均开设有滑槽，所述窗框通过滑槽滑动连接在容纳槽的内部；

5、所述顶棚本体的底部安装有底部支撑座，所述顶棚本体的顶部安装有密封盖板，所述底部支撑座与密封盖板之间通过螺钉固定连接，所述顶棚本体的一侧设置有连接机构，所述连接机构与底部支撑座和密封盖板相配合，以便于将所述窗框安装在顶棚本体上的容纳槽的内部。

6、作为本发明所述一种便于安装的建筑门窗顶棚结构的一种优选方案，其中：所述连接机构包括推板和侧板，所述推板滑动连接在容纳槽的内部，且所述推板的其中一侧抵触在其中一个滑槽内壁，所述侧板可拆卸式连接在顶棚本体的一侧，所述推板弹性活动连接在侧板上。

7、作为本发明所述一种便于安装的建筑门窗顶棚结构的一种优选方案，其中：所述连接机构还包括弹簧和伸缩杆，所述弹簧和伸缩杆固定连接在推板和侧板之间，且所述弹簧套设在伸缩杆的外部。

8、作为本发明所述一种便于安装的建筑门窗顶棚结构的一种优选方案，其中：所述连接机构还包括凹槽、连接板和锁定板，所述侧板上开设有凹槽，所述推板上固定连接有两个连接板，两个所述锁定板的一端分别与两个连接板铰接，所述锁定板贯穿凹槽后其侧壁贴合在侧板的一侧。

9、作为本发明所述一种便于安装的建筑门窗顶棚结构的一种优选方案，其中：所述侧板的侧面开设有沉头孔，所述沉头孔的内部贯穿有螺栓，所述螺栓的一端螺纹连接在推板上，所述推板与侧板相互接触。

10、作为本发明所述一种便于安装的建筑门窗顶棚结构的一种优选方案，其中：所述底部支撑座上固定安装有竖直支撑板，所述底部支撑座、竖直支撑板与密封盖板形成存放槽，所述顶棚本体的侧面和侧板的侧面均位于存放槽中。

11、作为本发明所述一种便于安装的建筑门窗顶棚结构的一种优选方案，其中：所述底部支撑座上固定连接有下延伸部，所述密封盖板上固定连接有上延伸部，所述下延伸部和上延伸部均覆盖在侧板的侧面。

12、作为本发明所述一种便于安装的建筑门窗顶棚结构的一种优选方案，其中：所述下延伸部上开设有下保护槽，所述上延伸部上开设有上保护槽，两个所述锁定板均卡合于下保护槽和上保护槽形成的空间内。

13、作为本发明所述一种便于安装的建筑门窗顶棚结构的一种优选方案，其中：所述竖直支撑板位于底部支撑座和密封盖板的中间部位，相邻两个顶棚本体对称设置在同一个底部支撑座和密封盖板的两侧，所述底部支撑座与密封盖板之间通过螺钉固定连接。

14、作为本发明所述一种便于安装的建筑门窗顶棚结构的一种优选方案，其中：所述底部支撑座的下方水平固定安装有横梁，所述横梁位于底部支撑座的两倾斜部分之间。

15、本发明有益效果为：

16、本发明通过顶棚本体上的容纳槽以及窗框侧面的滑槽，不仅实现了窗框在顶棚本体上的安装，还额外实现了密封功能，并且通过连接机构的设置，能够对窗框的一侧在不使用较多螺钉的情况下进行封口，通过底部支撑座和密封盖板将顶棚本体安装在建筑上之后即可实现对窗框的密封固定，从而无需工作人员在顶棚上反复移动操作，降低了爬高操作的安全隐患。

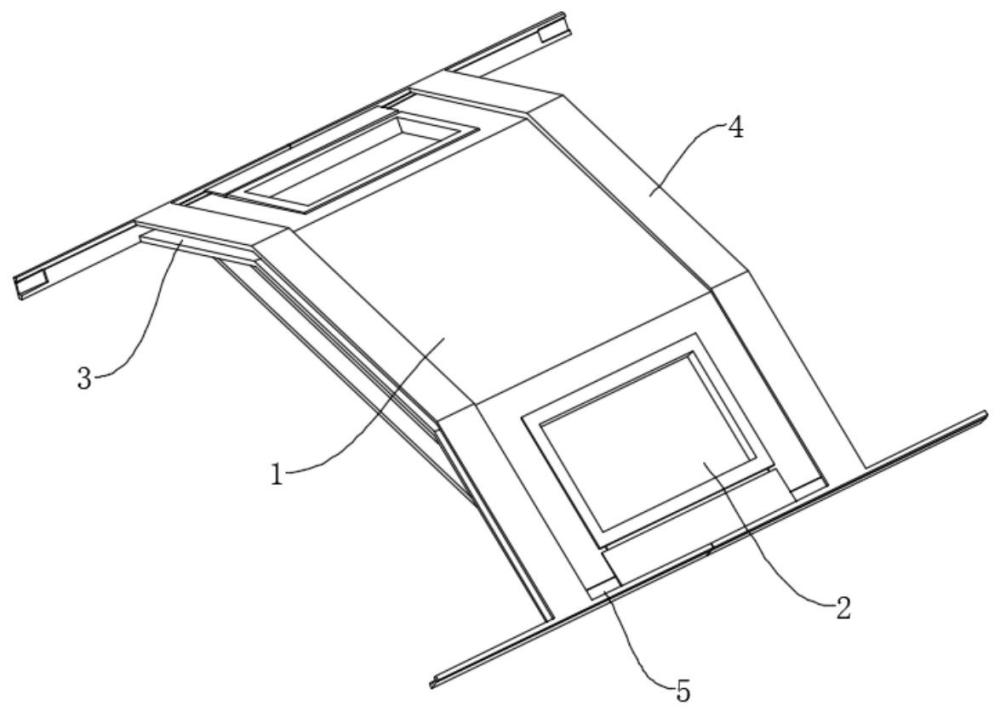

1.一种便于安装的建筑门窗顶棚结构，包括顶棚本体（1）和窗框（2），所述窗框（2）安装于顶棚本体（1）上，其特征在于，所述顶棚本体（1）上开设有容纳槽（11），所述窗框（2）的四个侧壁均开设有滑槽（21），所述窗框（2）通过滑槽（21）滑动连接在容纳槽（11）的内部；

2.根据权利要求1所述的一种便于安装的建筑门窗顶棚结构，其特征在于，所述连接机构（5）包括推板（51）和侧板（52），所述推板（51）滑动连接在容纳槽（11）的内部，且所述推板（51）的其中一侧抵触在其中一个滑槽（21）内壁，所述侧板（52）可拆卸式连接在顶棚本体（1）的一侧，所述推板（51）弹性活动连接在侧板（52）上。

3.根据权利要求2所述的一种便于安装的建筑门窗顶棚结构，其特征在于，所述连接机构（5）还包括弹簧（53）和伸缩杆（59），所述弹簧（53）和伸缩杆（59）固定连接在推板（51）和侧板（52）之间，且所述弹簧（53）套设在伸缩杆（59）的外部。

4.根据权利要求2所述的一种便于安装的建筑门窗顶棚结构，其特征在于，所述连接机构（5）还包括凹槽（54）、连接板（55）和锁定板（58），所述侧板（52）上开设有凹槽（54），所述推板（51）上固定连接有两个连接板（55），两个所述锁定板（58）的一端分别与两个连接板（55）铰接，所述锁定板（58）贯穿凹槽（54）后其侧壁贴合在侧板（52）的一侧。

5.根据权利要求3或4所述的一种便于安装的建筑门窗顶棚结构，其特征在于，所述侧板（52）的侧面开设有沉头孔（57），所述沉头孔（57）的内部贯穿有螺栓（56），所述螺栓（56）的一端螺纹连接在推板（51）上，所述推板（51）与侧板（52）相互接触。

6.根据权利要求4所述的一种便于安装的建筑门窗顶棚结构，其特征在于，所述底部支撑座（3）上固定安装有竖直支撑板（32），所述底部支撑座（3）、竖直支撑板（32）与密封盖板（4）形成存放槽（33），所述顶棚本体（1）的侧面和侧板（52）的侧面均位于存放槽（33）中。

7.根据权利要求6所述的一种便于安装的建筑门窗顶棚结构，其特征在于，所述底部支撑座（3）上固定连接有下延伸部（34），所述密封盖板（4）上固定连接有上延伸部（41），所述下延伸部（34）和上延伸部（41）均覆盖在侧板（52）的侧面。

8.根据权利要求7所述的一种便于安装的建筑门窗顶棚结构，其特征在于，所述下延伸部（34）上开设有下保护槽（35），所述上延伸部（41）上开设有上保护槽（42），两个所述锁定板（58）均卡合于下保护槽（35）和上保护槽（42）形成的空间内。

9.根据权利要求7所述的一种便于安装的建筑门窗顶棚结构，其特征在于，所述竖直支撑板（32）位于底部支撑座（3）和密封盖板（4）的中间部位，相邻两个顶棚本体（1）对称设置在同一个底部支撑座（3）和密封盖板（4）的两侧，所述底部支撑座（3）与密封盖板（4）之间通过螺钉固定连接。

10.根据权利要求1-4任意一项所述的一种便于安装的建筑门窗顶棚结构，其特征在于，所述底部支撑座（3）的下方水平固定安装有横梁（31），所述横梁（31）位于底部支撑座（3）的两倾斜部分之间。
