扶手横木的制作方法

本发明涉及扶手横木。

背景技术：

1、公开有一种利用覆盖体覆盖横木的芯材而形成的扶手横木（参照专利文献1）。覆盖体具有通过宽度比芯材的宽度窄的开放部而在一侧开放的截面形状。通过使设置于该开放部的卡定部卡定于芯材的开放端缘，覆盖体装配于芯材。另外，覆盖体将软质的树脂即主体部和半硬质合成树脂即卡定部及表面部通过三层成形一体成形而构成。

2、现有技术文献

3、专利文献

4、专利文献1：日本特开2014-80743号公报

技术实现思路

1、发明所要解决的课题

2、然而，在上述的现有例的情况下，在走廊的外角、内角、折返楼梯等将扶手横木弯曲设置的部分，难以将覆盖体的卡定部装配于芯材。特别是在寒冷的时期，覆盖体的树脂变硬，认为更难以将覆盖体的卡定部装配于芯材。

3、本发明的目的在于提供一种提高施工性并且精加工也良好的扶手横木。

4、用于解决课题的方案

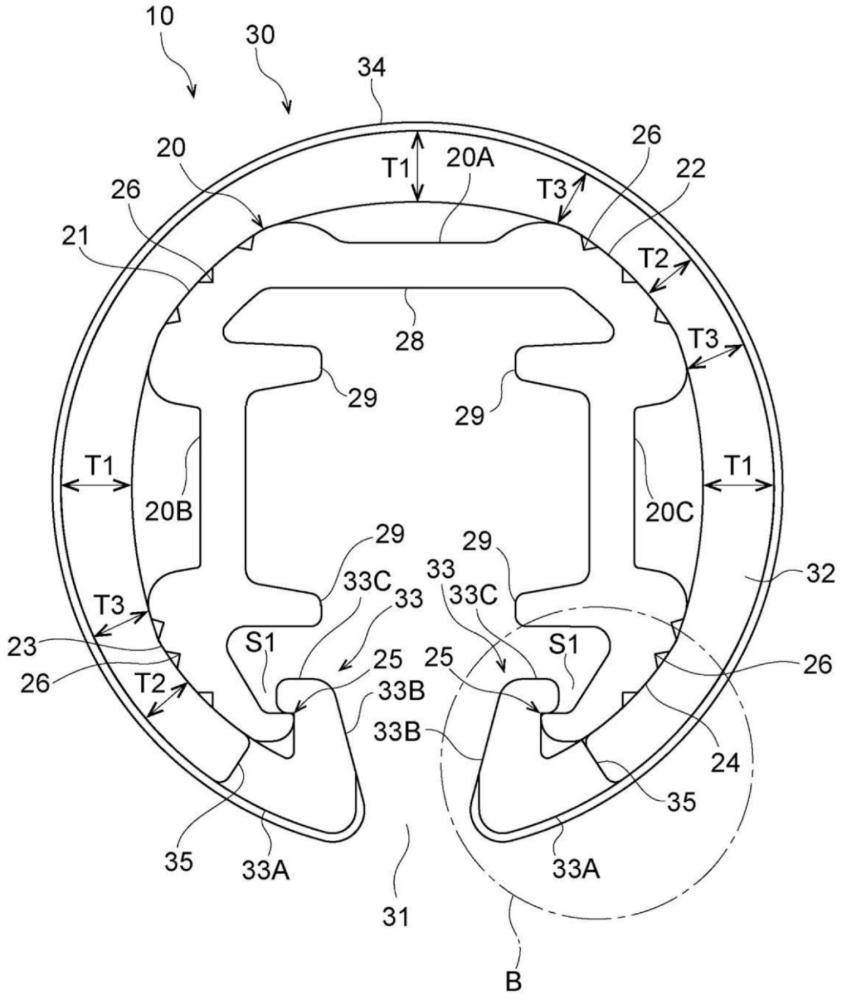

5、方案1提供一种扶手横木，其通过利用覆盖体覆盖横木的芯材而形成，该覆盖体由通过宽度比该芯材的宽度窄的开放部而在一侧开放的截面形状形成，其中，上述横木的芯材和上述覆盖体分别形成为在一侧开放的大致c字截面形状，上述芯材具有：与上述覆盖体抵接的四处支撑部；在相邻的上述支撑部之间与上述覆盖体不抵接的三处凹部；以及从位于上述开放部侧的一对上述支撑部的端部向互相接近的方向延伸的被卡定部，上述覆盖体通过使形成于上述开放部的端缘的卡定部卡定于局部地形成于上述芯材的开放端缘部的被卡定部而装配于上述芯材，上述覆盖体构成为具有：调整向由合成树脂构成的母材添加的增塑剂的添加量，以能够在常温下用手指扩开上述开放部而覆盖于上述芯材的程度柔软地形成的主体部；由半硬质合成树脂形成的上述卡定部；以及覆盖上述主体部的表面部，上述卡定部具有：与上述主体部的开放侧的端部结合并达到上述开放部的端缘的连接部；从该端缘向上述覆盖体的内侧延伸的伸出部；以及从上述伸出部向上述被卡定部侧以折回的方式突出的爪部，上述凹部的位置处的上述主体部的厚度大于上述支撑部的位置处的上述主体部的厚度。

6、另外，覆盖体的凹部的位置处的主体部的厚度大于支撑部的位置处的主体部的厚度，因此，在将扶手横木弯曲设置的部分，在该部分的内侧的覆盖体不会产生褶皱，另外，能够抑制在该部分的外侧的覆盖体浮现出芯材的痕迹。

7、方案2根据方案1记载的扶手横木，其中，在上述主体部中，与上述支撑部中的和上述凹部连续的一侧的端部接触的部位的厚度大于与比该端部远离该凹部的位置接触的部位的厚度。

8、在该扶手横木中，通过这样的覆盖体的厚度的设定，在将扶手横木弯曲设置的部分，能够更进一步抑制在该部分的外侧的覆盖体浮现出芯材的痕迹。

9、方案3根据方案1或2记载的扶手横木，其中，在上述爪部的前端与上述芯材的上述开放部侧的上述支撑部之间形成有第一间隙，在上述被卡定部与上述覆盖体的上述连接部之间形成有第二间隙。

10、在该扶手横木中，通过利用第一间隙和第二间隙确保使卡定部卡定于被卡定部时的该卡定部的可动区域，能够进一步提高覆盖体相对于芯材的装配的施工性。

11、方案4根据方案1~3中任一项记载的扶手横木，其中，在使上述开放部朝向铅垂下方的状态下，在将从上述芯材中的上述开放部侧的支撑部与上述被卡定部的边界沿上述覆盖体的厚度方向延长的线设为第一延长线l，且将在上述被卡定部中的与上述爪部卡合的上表面沿水平方向延长的线设为第二延长线u时，上述覆盖体中的上述主体部与上述卡定部的上述连接部的边界设定于从上述第一延长线和上述覆盖体相交的位置到上述第二延长线和上述覆盖体相交的位置之间。

12、在该扶手横木中，将覆盖体中的主体部与卡定部的连接部的边界的位置设定在适当的范围内，因此能够兼顾覆盖体向芯材的装配的容易性和覆盖体从芯材的脱落难度。

13、发明效果

14、根据本发明，能够提供一种提高施工性并且精加工也良好的扶手横木。

1.一种扶手横木，其通过利用覆盖体覆盖横木的芯材而形成，该覆盖体由通过宽度比该芯材的宽度窄的开放部而在一侧开放的截面形状形成，所述扶手横木的特征在于，

2.根据权利要求1所述的扶手横木，其特征在于，

3.根据权利要求1或2所述的扶手横木，其特征在于，

4.根据权利要求1~3中任一项所述的扶手横木，其特征在于，
