一种用于折叠钢框架的中央转轴装置的制作方法
本技术涉及钢结构框架的,尤其是涉及一种用于折叠钢框架的中央转轴装置。
背景技术:
1、可折叠钢结构框架应用在临时搭建的房屋、可移动收起式房屋等场景中,常常需要房屋具有可折叠和可收起功能,以便优化运输、提升存储效率及合理利用空间。
2、但现有折叠式房屋折叠机构多采用合页作为折展连接,合页连接存在以下缺陷:
3、(1)结构稳定性及承载能力不足:单点受力,抗剪抗扭性能弱;连接刚度低,易产生晃动与位移。
4、(2)耐用性差,易受环境与磨损影响:金属部件易锈蚀,使用寿命短;转动部件磨损快,折叠顺畅性衰减快。
5、(3)与可折叠钢结构框架房屋适配性差:合页部件多用于家具、机械等领域,无可满足房屋传力要求的专用阻尼合页,钢结构框架的防腐工艺可实现5-10年的户外耐腐蚀能力,但合页通常耐腐蚀寿命仅1-2年,远短于钢结构框架的寿命。
技术实现思路
1、为了解决上述现有技术中存在的问题,本实用新型提供一种用于折叠钢框架的中央转轴装置。
2、本实用新型提供的一种用于折叠钢框架的中央转轴装置采用如下的技术方案:
3、一种用于折叠钢框架的中央转轴装置,包括中心架,中心架包括平行设置的固定板一和固定板二,固定板一与固定板二之间设置有与钢梁固接的轴承座,轴承座与固定板一、固定板二之间设置有间隙,固定板一、固定板二和轴承座之间穿设有销轴,销轴包括挡板部和杆身部,挡板部贴合于固定板一外侧,杆身部端部设置有用于限制销轴轴向移动的限位件,杆身部两端分别过盈配合有轴承,轴承座内设置有用于安装轴承的安装槽,中心架与钢梁之间还设置有用于限制钢梁意外转动的定位部件。
4、通过采用上述技术方案,本实用新型实施例的中央转轴装置可实现钢梁绕轴旋转,旋转时,轴承座顶端和底端预留旋转空隙,降低钢梁绕轴旋转时的摩擦阻力,提升折展的顺畅性;通过轴承座与钢梁的固接配合、销轴的旋转支撑及多部件的协同固定,实现钢框架的稳定折叠;装置整体具有耐久性、耐腐蚀性和良好的承载能力,适用于临时搭建结构、可收纳设备框架等需灵活调整形态的钢框架应用场景。
5、优选的,销轴还包括设置于挡板部与杆身部之间的凸台部,凸台部穿设于固定板一,靠近凸台部的轴承内圈支撑于凸台部上,远离凸台部的轴承内圈与固定板二之间支撑有间隔圈。
6、通过采用上述技术方案,使用凸台部和间隔圈,轴承的位置更加稳定。
7、优选的,安装槽外侧邻接设置有限位槽,限位槽的内径大于安装槽的内径,限位槽内安装有用于支撑轴承外圈的弹性垫圈。
8、通过采用上述技术方案,进一步提升了轴承的稳定性。
9、优选的,杆身部上套设有内撑管,内撑管支撑于两个轴承内圈之间。
10、通过采用上述技术方案,内撑管提升了轴承座整体的刚性。
11、优选的,杆身部端部设置有卡槽且穿设于固定板二,限位件为可拆卸插设于卡槽内的卡板。
12、通过采用上述技术方案,卡板插设于卡槽内,以限制销轴轴向移动,卡板使用简便。
13、优选的,卡板通过螺栓固定于固定板二上,螺栓上安装有垫圈。
14、通过采用上述技术方案,卡板通过螺栓固定,对销轴形成双重约束,确保销轴无法轴向窜动。
15、优选的,中心架还包括垂直固接于固定板一中心的中心管,固定板二套设固接于中心管上,固定板二背离固定板一的一侧与中心管外壁之间固接有肋板。
16、优选的,定位部件包括安装于中心架与钢梁之间的插销。

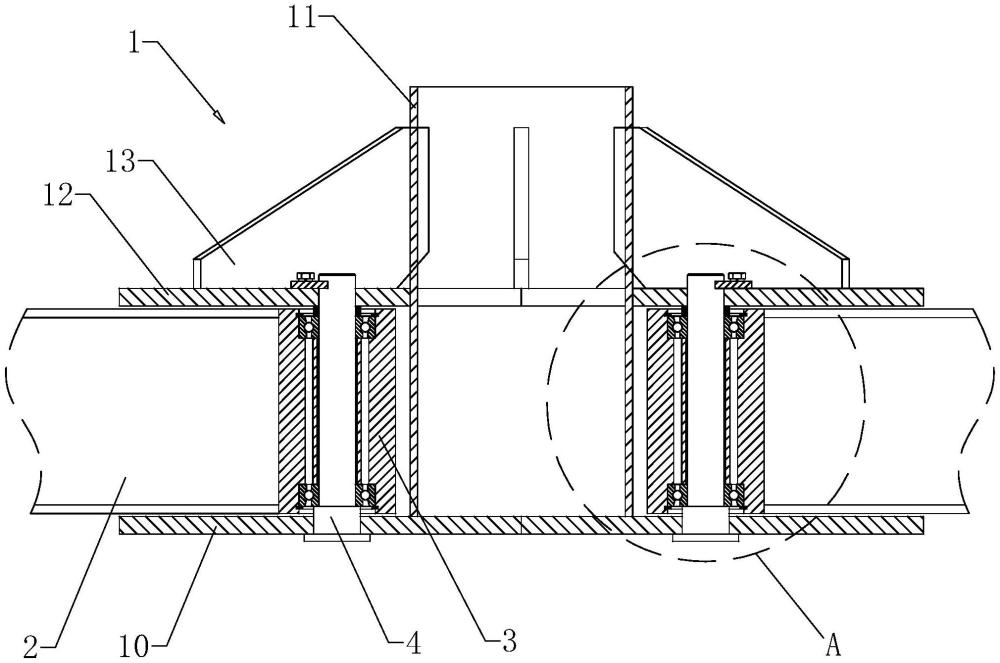

1.一种用于折叠钢框架的中央转轴装置,其特征在于:包括中心架(1),中心架(1)包括平行设置的固定板一(10)和固定板二(12),固定板一(10)与固定板二(12)之间设置有与钢梁(2)固接的轴承座(3),轴承座(3)与固定板一(10)、固定板二(12)之间设置有间隙,固定板一(10)、固定板二(12)和轴承座(3)之间穿设有销轴(4),销轴(4)包括挡板部(40)和杆身部(42),挡板部(40)贴合于固定板一(10)外侧,杆身部(42)端部设置有用于限制销轴(4)轴向移动的限位件,杆身部(42)两端分别过盈配合有轴承(6),轴承座(3)内设置有用于安装轴承(6)的安装槽(30),中心架(1)与钢梁(2)之间还设置有用于限制钢梁(2)意外转动的定位部件。
2.根据权利要求1所述的用于折叠钢框架的中央转轴装置,其特征在于:销轴(4)还包括设置于挡板部(40)与杆身部(42)之间的凸台部(41),凸台部(41)穿设于固定板一(10),靠近凸台部(41)的轴承(6)内圈支撑于凸台部(41)上,远离凸台部(41)的轴承(6)内圈与固定板二(12)之间支撑有间隔圈(8)。
3.根据权利要求2所述的用于折叠钢框架的中央转轴装置,其特征在于:安装槽(30)外侧邻接设置有限位槽(31),限位槽(31)的内径大于安装槽(30)的内径,限位槽(31)内安装有用于支撑轴承(6)外圈的弹性垫圈(7)。
4.根据权利要求3所述的用于折叠钢框架的中央转轴装置,其特征在于:杆身部(42)上套设有内撑管(5),内撑管(5)支撑于两个轴承(6)内圈之间。
5.根据权利要求1-4中任一项所述的用于折叠钢框架的中央转轴装置,其特征在于:杆身部(42)端部设置有卡槽(420)且穿设于固定板二(12),限位件为可拆卸插设于卡槽(420)内的卡板(9)。
6.根据权利要求5所述的用于折叠钢框架的中央转轴装置,其特征在于:卡板(9)通过螺栓(90)固定于固定板二(12)上,螺栓(90)上安装有垫圈(91)。
7.根据权利要求1所述的用于折叠钢框架的中央转轴装置,其特征在于:中心架(1)还包括垂直固接于固定板一(10)中心的中心管(11),固定板二(12)套设固接于中心管(11)上,固定板二(12)背离固定板一(10)的一侧与中心管(11)外壁之间固接有肋板(13)。
8.根据权利要求1所述的用于折叠钢框架的中央转轴装置,其特征在于:定位部件包括安装于中心架(1)与钢梁(2)之间的插销。
