一种适用于梁式结构侧面的便于移动的附着式振捣装置的制作方法

本技术涉及振捣设备，尤其涉及一种适用于梁式结构侧面的便于移动的附着式振捣装置。

背景技术：

1、在建筑、水利、抽水蓄能等工程领域，梁式结构的侧面振捣是保障混凝土施工质量的关键环节。目前，行业内主流的梁式结构侧面振捣方法主要依赖附着式振捣器和插入式振捣器，其中附着式振捣器通常通过螺栓直接固定在模板外侧，作业时接通电源即可启动振捣作业。

2、然而，该传统技术方案存在显著局限性：一方面，为实现梁式结构全侧面的有效振捣，需在模板上安装多个振捣器，导致作业班组的设备采购与使用成本大幅增加，此方案仅适用于大规模梁厂预制梁施工场景，难以适配小批量、分散性的梁式结构施工需求；另一方面，在水利水电工程及山区道路建设中，梁式结构数量较少且分布零散，同时山区道路崎岖、运输条件恶劣，大规模预制梁厂的建设与运营不具备可行性，若仍采用传统多振捣器固定方案，不仅会进一步推高施工成本，还会因设备运输困难、安装繁琐等问题影响施工效率与质量。

3、为解决上述技术痛点，降低施工作业单位的设备投入成本，本实用新型提供一种适用于梁式结构侧面的便于移动的附着式振捣装置，以可拆卸的附着式振捣器安装结构，使得振捣器可随需求挪移，以较少振捣器完成振捣需求，有效降低施工作业成本。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的问题，而提出的一种适用于梁式结构侧面的便于移动的附着式振捣装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种适用于梁式结构侧面的便于移动的附着式振捣装置，包括振捣器本体以及用于附着搭载振捣器本体的附着架，所述振捣器本体上下端分别设有上钢板和下钢板，下钢板与上钢板相背面均至少设有一个开口式的预留孔，附着架前端面靠近下端部位设有与下钢板一一对应的托举件，下钢板通过预留孔与对应托举件卡嵌配合，附着架前侧靠近上端部位可拆卸安装有锁紧螺栓，锁紧螺栓搭放在上钢板的预留孔内，并通过自锁螺母锁定。

4、优选的，所述上钢板上端往前弯折。

5、优选的，所述附着架前侧靠近上端部位设有通孔，通孔大于螺栓最大径，通孔下端设有供螺栓柄端嵌入的嵌槽，嵌槽与上钢板的预留孔对应。

6、优选的，所述附着架前侧靠近下端部位设有包绕托举件的u形的趾板，趾板可满足下钢板插入，且趾板与附着架之间的间隙等于下钢板厚度。

7、优选的，所述限位架内壁上端设有斜坡。

8、优选的，所述附着架下端设有u形的托架，托架前侧横梁部位抵托在振捣器本体下端面前侧部位。

9、优选的，所述附着架背侧下端设有连接件、上端设有肋板。

10、优选的，所述下钢板的预留孔设有两个、上钢板的预留孔设有一个。

11、与现有技术相比，本实用新型提供了一种适用于梁式结构侧面的便于移动的附着式振捣装置，具备以下有益效果：

12、本实用新型，应用本装置，可以减少梁式构筑物施工时振捣器的投入，降低施工成本，并适合于山区少量梁式构筑物的施工作业。制作简单，成本低廉，可以有效降低施工成本，同时也为大量梁式构筑物快速更换故障部件提供一种思路，具有推广意义。

13、本实用新型的其他优点、目标和特征，在某种程度上将在随后的说明书中进行阐述；并且在某种程度上，基于对下文的考察研究，对本领域技术人员而言将是显而易见的；或者，可以从本实用新型的实践中得到教导。

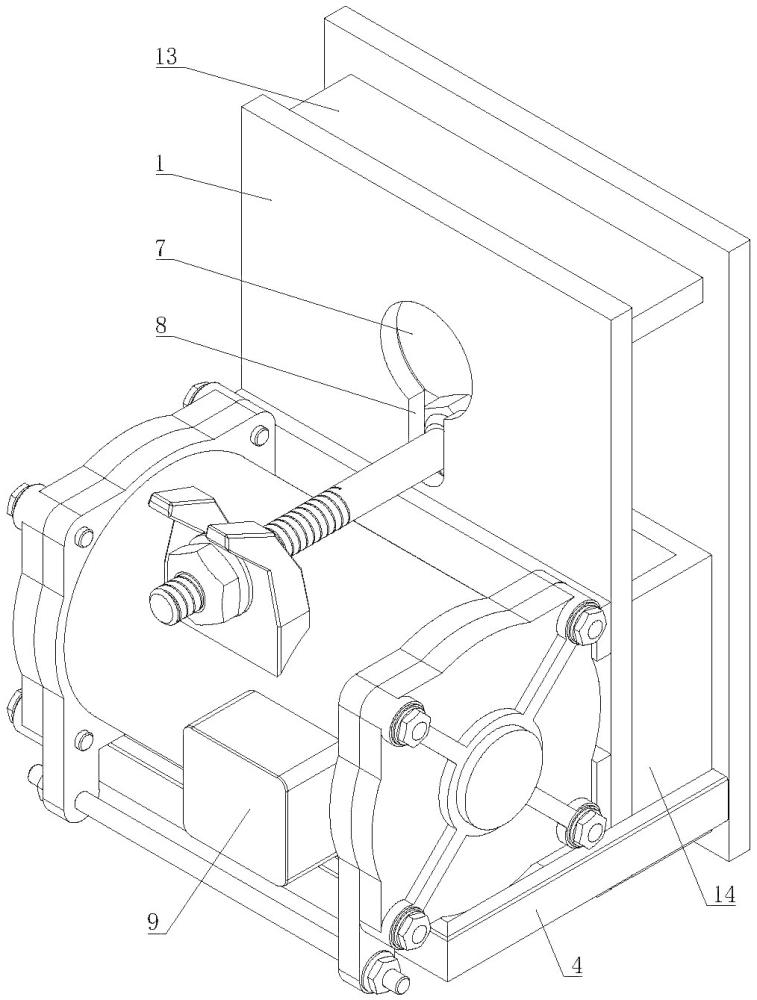

1.一种适用于梁式结构侧面的便于移动的附着式振捣装置，其特征在于，包括振捣器本体（9）以及用于附着搭载振捣器本体（9）的附着架（1），所述振捣器本体（9）上下端分别设有上钢板（11）和下钢板（10），下钢板（10）与上钢板（11）相背面均至少设有一个开口式的预留孔（12），附着架（1）前端面靠近下端部位设有与下钢板（10）一一对应的托举件（2），下钢板（10）通过预留孔（12）与对应托举件（2）卡嵌配合，附着架（1）前侧靠近上端部位可拆卸安装有锁紧螺栓（5），锁紧螺栓（5）搭放在上钢板（11）的预留孔（12）内，并通过自锁螺母（6）锁定。

2.根据权利要求1所述的适用于梁式结构侧面的便于移动的附着式振捣装置，其特征在于，所述上钢板（11）上端往前弯折。

3.根据权利要求1所述的适用于梁式结构侧面的便于移动的附着式振捣装置，其特征在于，所述附着架（1）前侧靠近上端部位设有通孔（7），通孔（7）大于螺栓最大径，通孔（7）下端设有供螺栓柄端嵌入的嵌槽（8），嵌槽（8）与上钢板（11）的预留孔（12）对应。

4.根据权利要求1所述的适用于梁式结构侧面的便于移动的附着式振捣装置，其特征在于，所述附着架（1）前侧靠近下端部位设有包绕托举件（2）的u形的趾板（3），趾板（3）可满足下钢板（10）插入，且趾板（3）与附着架（1）之间的间隙等于下钢板（10）厚度。

5.根据权利要求4所述的适用于梁式结构侧面的便于移动的附着式振捣装置，其特征在于，所述趾板（3）内壁上端设有斜坡。

6.根据权利要求1所述的适用于梁式结构侧面的便于移动的附着式振捣装置，其特征在于，所述附着架（1）下端设有u形的托架（4），托架（4）前侧横梁部位抵托在振捣器本体（9）下端面前侧部位。

7.根据权利要求1所述的适用于梁式结构侧面的便于移动的附着式振捣装置，其特征在于，所述附着架（1）背侧下端设有连接件（14）、上端设有肋板（13）。

8.根据权利要求1所述的适用于梁式结构侧面的便于移动的附着式振捣装置，其特征在于，所述下钢板（10）的预留孔（12）设有两个、上钢板（11）的预留孔（12）设有一个。
