升降式日化品包装容器及其替换装置的制作方法

本发明涉及日化品包装，尤其涉及一种升降式日化品包装容器及其替换装置。

背景技术：

1、口红、香体膏等膏状日化品为了携带及使用方便，其包装容器多采用升降式，以便于日化品膏体的使用时，顶升膏体露设于容器外部，非使用状态下下降收纳于容器内。

2、现有技术中，常见的日化品包装容器升降机构有推拉式螺旋升降、按压式螺旋升降、拨动式升降机构、基于凸轮或斜槽结构的升降等。在公布号为cn111874415a的中国发明专利文献中，公开了一种可替换式膏状化妆品及其包装装置、替换装置，采用的是旋转底座驱动升降式容器，其升降结构包括升降台及底座，升降台包括筒体结构的升降台主体，升降台主体底端卡接设置底板，底座上固定设置有螺杆，底板与螺杆螺纹连接。驱动底座旋转时带动螺杆旋转，升降台与固定套仿形设计，阻止升降台的转动，从而使得升降台在螺纹传动的作用下，沿固定套内壁直线滑动升降。

3、上述技术方案，虽然通过螺纹传动实现了升降台的升降，但是其升降结构较为复杂，通过直径较小的螺杆转动驱动直径较大的升降台升降时，因为升降台体积庞大，对螺杆的驱动力有较高的要求；升降台与固定套仿形设计，滑动设置于固定套内，通过升降台与固定套的仿形设计对升降台进行转动限制，以满足其直线升降的功能，由于升降台与固定套接触点较多，在升降的过程中，二者容易产生干涉，升降台的升降较为滞塞，不够顺畅；另外，其替换装置更换需要按压盒体两侧的按钮，再沿轴向施力于盒体，才能拆卸盒体，额外的按压动作造成使用上的不便。

技术实现思路

1、本发明的目的在于提供一种升降式日化品包装容器及其替换装置，简化升降机构，使得升降机构更加省力顺畅。

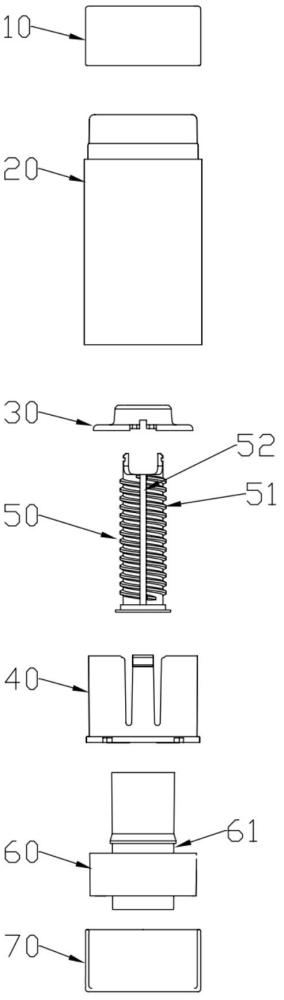

2、为解决上述技术问题，本发明的实施方式提供一种技术方案，如下：一种升降式日化品包装容器，包括：底座以及与底座连接的驱动套筒；螺杆，穿设于所述驱动套筒内，与所述驱动套筒螺纹传动连接；固定套，套设于所述驱动套筒外部，且与所述驱动套筒转动连接；盒体，套设于所述固定套外部，与所述固定套可拆卸连接；其中，所述螺杆外周设有沿轴向延伸的滑槽，所述固定套上设有朝向所述滑槽的凸块，所述凸块与所述滑槽周向挡止且轴向滑动配合；转动所述底座时，所述驱动套筒旋转，所述凸块与所述滑槽的周向挡止阻止所述螺杆转动，驱动所述螺杆沿轴向升降。通过固定套与驱动套筒的转动连接，驱动套筒与螺杆螺纹传动连接，以及固定套凸块与螺杆滑槽的周向挡止，当旋转驱动套筒时，在凸块与滑槽的周向挡止的作用下，螺杆能够沿轴向升降，凸块沿滑槽轴向滑动，简化了包装容器的升降机构，通过直径较大的驱动套筒驱动直径较小螺杆上升，使得驱动套筒的转动更加省力，有利于升降机构省力效果和顺畅度的提升。

3、进一步，所述固定套设有底部，所述底部设有转动连接孔；所述驱动套筒设有限位槽，所述驱动套筒的一端穿过所述转动连接孔，并通过所述限位槽与所述转动连接孔轴向卡接限位，实现驱动套筒的轴向限位和转动连接。

4、进一步，所述驱动套筒在靠近其顶端的局部区域有内螺纹以及用于限位所述螺杆行程的内限位件；所述螺杆朝向所述底座的一端径向延伸设有外沿部，当所述螺杆上升至预设位置时，所述外沿部与所述内限位件轴向挡止。

5、进一步，所述底座与所述驱动套筒为分体设置，所述驱动套筒朝向所述底座的一端径向延伸设有侧翼，所述底座固定套设于所述侧翼外部，使所述底座与所述驱动套筒同步转动。

6、进一步，所述底座与所述驱动套筒为一体设置。

7、进一步，所述滑槽设有两个，均布于所述螺杆外周；所述凸块与所述滑槽数量相同，对称设置于所述固定套上。

8、进一步，还包括上盖，设置于所述盒体远离所述底座的一端，用于密封所述盒体的端部开口。

9、为了增加盒体拆卸的便利性，使得替换装置更换更加便利，提高了包装容器的使用体验，本发明还提供一种升降式日化品包装容器，包括：底座以及与底座连接的驱动套筒；螺杆，与所述驱动套筒螺纹传动连接；固定套，套设于所述驱动套筒外部，并与所述驱动套筒转动连接；所述固定套设有底部以及自所述底部边缘轴向延伸的弹性臂，所述弹性臂设有第一卡接件；盒体，套设于所述固定套外部，所述盒体内壁设有与所述第一卡接件适配的第二卡接件，所述盒体与所述固定套通过所述第一卡接件和所述第二卡接件的配合形成可拆卸连接。

10、进一步，所述螺杆外周设有沿轴向延伸的滑槽，所述弹性臂背离所述第一卡接件的一侧设有凸块，所述凸块与所述滑槽周向挡止且滑动配合；转动所述底座时，所述驱动套筒旋转，所述凸块与所述滑槽的周向挡止阻止所述螺杆转动，驱动所述螺杆沿轴向升降。

11、进一步，所述第一卡接件为朝向所述盒体延伸的锥形凸台，所述第二卡接件为设置于所述盒体内壁的锥形槽；当所述盒体沿轴向套设于所述固定套时，所述盒体内壁挤压所述锥形凸台的斜面，迫使所述弹性臂弹性形变，直至所述锥形凸台与所述锥形槽卡接配合；当所述盒体沿远离所述底座方向轴向移动脱离所述固定套时，所述第一卡接件与所述第二卡接件的斜面配合，迫使所述弹性臂再次弹性形变，从而使二者脱离卡接。

12、进一步，所述凸块与所述滑槽底壁的径向间隙，小于所述弹性臂向内弹性形变以解锁所述第一卡接件与所述第二卡接件配合所需的位移量，当所述螺杆上升时，所述滑槽与所述凸块保持径向限位，防止所述盒体与所述固定套意外分离；当所述螺杆下降至最低点时，所述凸块轴向脱离所述滑槽，解除径向限位，使所述弹性臂能够向内侧弹性形变，以允许所述盒体与所述固定套的拆装。

13、进一步，所述螺杆顶端边缘轴向延伸设有卡扣，相邻所述卡扣之间形成用于容纳所述凸块的让位槽，以提供所述弹性臂朝向内侧弹性形变的让位空间。

14、进一步，还包括顶升台，设置于所述螺杆顶端，用于与替换装置可拆卸连接；所述顶升台的底部设有与所述卡扣匹配的卡槽，所述卡扣与所述卡槽沿轴向卡接。

15、进一步，所述顶升台设有与所述滑槽及所述让位槽径向对应的避让槽，所述螺杆下降至最低点时，所述避让槽与所述凸块径向对应。

16、进一步，所述螺杆的顶端设有用于与替换装置可拆卸连接的连接结构，所述盒体远离所述底座的一端端口向内径向延伸设有内沿，所述内沿用于轴向抵接容置于所述盒体内腔中的替换装置的顶端，以对所述替换装置进行轴向限位。

17、本发明的实施例中还提供一种替换装置，与以上任一项所述的升降式日化品包装容器配合使用，所述替换装置包括端口开放且呈中空结构的本体及设置于本体一端的底封；所述底封与所述本体围合形成用于放置日化用品膏体的内腔，所述底封用于与所述升降式日化品包装容器的螺杆顶端连接，并在所述螺杆驱动下沿轴向移动，以带动所述日化用品膏体隐藏于所述本体或从所述本体的开放端露出。

18、本发明所提供的升降式日化品包装容器及其替换装置，相对于现有技术而言，通过固定套与驱动套筒的转动连接，驱动套筒与螺杆螺纹传动连接，以及固定套凸块与螺杆滑槽的周向挡止，当旋转驱动套筒时，在凸块与滑槽的周向挡止的作用下，螺杆能够沿轴向升降，凸块沿滑槽轴向滑动，简化了包装容器的升降机构，通过直径较大的驱动套筒驱动直径较小螺杆上升，使得驱动套筒的转动更加省力，有利于升降机构省力效果和顺畅度的提升。通过弹性臂上的第一卡接件与盒体内壁第二卡接件的配合，不但实现了盒体与固定套的可拆卸连接，也保持了盒体外表面的连续性，提升了盒体的美观度，通过第一卡接件与第二卡接件的弹性卡接，提升盒体拆卸的便利性。尤其是，通过在弹性臂上背离第一卡接件设置的凸块与螺杆上滑槽的径向限位和滑槽的轴向导向作用，有效保证了螺杆升降过程中，盒体与固定套连接的稳定性和安全性；通过螺杆顶端让位槽的设置，提供了凸块超向内侧位移的空间，使得盒身只能在螺杆下降至预设位置时，即凸块与让位槽径向对应时，才能进行盒身的拆卸，进一步增加包装容器使用的安全性。
