一种自动卷发棒的制作方法

本发明涉及卷发棒，尤其是涉及一种自动卷发棒。

背景技术：

1、传统的卷发器，其需要把头发卷至已预先发了热的金属棒，由金属棒所产生的高温对头发进行熨烫，使头发达到卷曲效果。在操作过程中，被卷发者的头部皮肤容易被烫伤，尤其是使用者用来处理自己的头发时，使用者自己更容易被烫伤，且在操作过程中容易出现头发外散，造成头发受热不均的情况。

2、在近些年，市场上出现了各种不同类型的可将头发自动卷绕在加热棒上的卷发装置，包括手持部和卷发部，卷发部包括卷发筒和位于卷发筒内的加热棒，手持部上设有驱动卷发筒转动的驱动件，卷发棒的上端设有两相对设置的导入件，两导入件的上端设有导入面。使用时，拿取一撮靠近头皮的头发放入两导入件之间，然后通过卷发筒转动实现将头发自动卷绕在加热棒上，以实现将直发变成卷发。

3、但是此类卷发装置，两导入件之间的间距较大，导致卷发筒在绕卷头发时，特别是在烫卷少量头发时，头发容易从两导入件之间滑落，影响卷发效果。

技术实现思路

1、本发明的目的：为了克服现有技术的缺陷，本发明提供了一种自动卷发棒，设有夹紧件，卷发时可将置于导入件内的头发夹紧，避免其滑落，卷发效果好。

2、本发明的技术方案：一种自动卷发棒，包括手持部和卷发部，所述卷发部包括卷发筒和位于卷发筒内的加热棒，所述手持部上设有驱动卷发筒转动的驱动件，所述加热棒的上端设有两相对设置的导入件，至少其中一个导入件上滑动设有夹紧件，夹紧件与对应的导入件之间设有驱使夹紧件向另一导入件靠近并夹紧头发的弹性复位件。

3、采用上述技术方案，使头发放入卷发棒后，夹紧件能够在弹性复位力作用下自动移动并夹紧头发，夹发操作简便，无需额外手动锁紧结构；夹持力可根据发量自动适应，头发在卷发筒转动过程中不易松脱，有利于提高卷发和加热定型效果。

4、本发明的进一步设置：两导入件相对的侧面上均设有所述的夹紧件，两夹紧件相对的侧面上均设有凸起部分，初始状态时两凸起部分紧密贴合。

5、采用上述进一步设置，使夹持压力集中在凸起处，增大对头发的局部夹持力和摩擦力，尤其对少量发束也能形成有效夹持，防止头发滑脱；同时凸起贴合还能起到初始定位和对中作用，使两夹紧件动作一致。

6、本发明的再进一步设置：导入件具有容纳腔，夹紧件至少部分位于容纳腔内，且夹紧件与导入件之间设有限位结构，以限制夹紧件脱离导入件。

7、采用上述再进一步设置，对夹紧件进行导向和收纳，防止夹紧件在弹性复位件作用下向靠近方向移动时脱离导入件，从而保证夹紧件动作稳定、可靠，提高使用安全性和结构寿命。

8、本发明的再更进一步设置：所述加热棒与导入件之间设有连接座，两导入件的下端固定设于连接座上，所述连接座上设有滑动槽以及位于滑动槽中间位置的导向凸台，夹紧件的下端滑动于滑动槽内，并与导向凸台导向滑移配合。

9、采用上述再更进一步设置，提高夹紧件运动的平稳性和对中性，避免夹紧件在夹发过程中偏摆或卡滞，同时增强导入件与加热棒之间的连接稳定性。

10、本发明的再更进一步设置：所述限位结构包括设于夹紧件两侧的限位件，夹紧件于初始状态时限位件抵触于容纳腔的侧壁上，以形成限位。

11、采用上述再更进一步设置，结构简单、便于制造和装配；该限位结构能够精确限制夹紧件向靠近方向的最大位移，防止过度移动，保持初始状态稳定，并保护弹性复位件和夹紧件不受损坏。

12、本发明的再更进一步设置：所述弹性复位件采用弹簧设置，所述夹紧件上设有连接柱，所述弹簧一端套设于连接柱上，另一端抵压于容纳腔的侧壁上，当施加外力驱动夹紧件运动以放入头发时，所述弹簧被压缩；撤去外力后，所述弹簧的弹性回复力驱动夹紧件复位以夹紧头发。

13、采用上述再更进一步设置，对弹簧进行有效定位，防止弹簧偏移或脱落，保证弹性复位力方向稳定；施加外力放入头发后弹簧被压缩，撤去外力后弹簧自动复位，夹发响应快，操作方便，夹持力可通过弹簧选型灵活调节。

14、本发明的再更进一步设置：所述加热棒包括套管以及加热件，所述加热件设于套管内，并与套管紧密贴合，所述套管的上端与导入件连接，套管的下端固定于手持部上。

15、采用上述再更进一步设置，能够提高热量传递效率，使套管表面温度均匀，有利于头发均匀受热定型；同时加热件不直接接触头发，可降低烫伤风险，提高使用安全性；套管上下端分别与导入件和手持部连接，也有利于增强加热棒的整体结构刚性。

16、本发明的再更进一步设置：所述卷发筒的下端中部位置设有齿套，所述齿套上下导通，且齿套内周具有锯齿，所述驱动件的输出轴上设有齿轮，所述齿轮位于齿套内周并与锯齿啮合从而带动卷发筒转动。

17、采用上述再更进一步设置，能够实现紧凑的传动结构，减小卷发棒头部体积；齿轮与齿套啮合传动平稳，卷发筒转动可靠，不易打滑。

18、本发明的再更进一步设置：所述齿套的中心轴偏离齿轮的中心轴设置，手持部的前端设有固定架，所述固定架具有与手持部固定连接的支架部以及位于支架部上端的轴头部，所述支架部穿过齿轮与齿套内圈的间隔处延伸至手持部内，所述加热棒设于轴头部上，所述驱动件设置于支架部上。

19、采用上述再更进一步设置，加热棒可以通过螺钉连接与轴头部上，或者是卡扣连接，也可以通过安装座连接，在不影响齿轮传动的情况下，将加热棒固定于轴头部，实现卷发筒转动而加热棒保持固定；该布局结构紧凑，传动与固定互不干涉，有利于提高装配精度和整体稳定性。

20、本发明的再更进一步设置：所述支架部的一侧设有齿轮容置槽以及位于齿轮容置槽下方的驱动件容置槽，所述驱动件固定设于驱动件容置槽内，所述齿轮转动设置在齿轮容置槽中，且齿轮一侧外露于齿轮容置槽外与齿套啮合，所述支架部的另一侧设有与驱动件电连接的电路板。

21、采用上述再更进一步设置，能够对传动部件进行稳定定位和保护，齿轮一侧外露仅用于与齿套啮合，其余部分受容置槽保护，传动更可靠；电路板设置于支架部另一侧，使机械传动部分与电气部分分区布置，减少相互干扰，便于布线和维护，提高电气安全性。

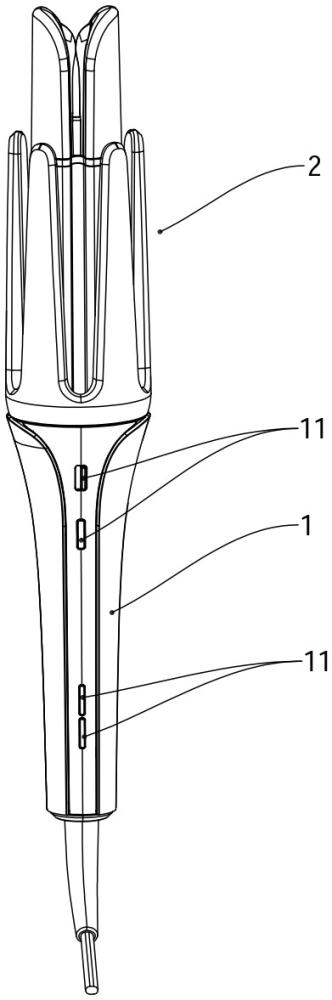

1.一种自动卷发棒，包括手持部（1）和卷发部（2），所述卷发部（2）包括卷发筒（21）和位于卷发筒（21）内的加热棒（22），所述手持部（1）上设有驱动卷发筒（21）转动的驱动件（3），所述加热棒（22）的上端设有相对设置的两导入件（4），其特征在于，至少其中一个导入件（4）上滑动设有夹紧件（41），夹紧件（41）与导入件（4）之间设有驱使夹紧件（41）向另一导入件（4）靠近并夹紧头发的弹性复位件（42）。

2.根据权利要求1所述的自动卷发棒，其特征在于，两导入件（4）相对的侧面上均滑动设有所述的夹紧件（41），两夹紧件（41）相对的侧面上均设有凸起部分（411），初始状态时两凸起部分（411）紧密贴合。

3.根据权利要求1或2所述的自动卷发棒，其特征在于，导入件（4）具有容纳腔（43），夹紧件（41）至少部分位于容纳腔（43）内，且夹紧件（41）与导入件（4）之间设有限位结构，以限制夹紧件（41）脱离导入件（4）。

4.根据权利要求1或2所述的自动卷发棒，其特征在于，所述加热棒（22）与导入件（4）之间设有连接座（5），两导入件（4）的下端固定设于连接座（5）上，所述连接座（5）上设有滑动槽以及位于滑动槽中间位置的导向凸台（53），夹紧件（41）的下端滑动于滑动槽内，并与导向凸台（53）导向滑移配合。

5.根据权利要求3所述的自动卷发棒，其特征在于，所述限位结构包括设于夹紧件（41）两侧的限位件（441），夹紧件（41）于初始状态时限位件（441）抵触于容纳腔（43）的侧壁上，以形成限位。

6.根据权利要求3所述的自动卷发棒，其特征在于，所述弹性复位件（42）采用弹簧设置，所述夹紧件（41）上设有连接柱（412），所述弹簧一端套设于连接柱（412）上，另一端抵压于容纳腔（43）的侧壁上，当施加外力驱动夹紧件（41）运动以放入头发时，所述弹簧被压缩；撤去外力后，所述弹簧的弹性回复力驱动夹紧件（41）复位以夹紧头发。

7.根据权利要求1或2所述的自动卷发棒，其特征在于，所述加热棒（22）包括套管（221）以及加热件（222），所述加热件（222）设于套管（221）内，并与套管（221）紧密贴合，所述套管（221）的上端与导入件（4）连接，套管（221）的下端固定于手持部（1）上。

8.根据权利要求1或2所述的自动卷发棒，其特征在于，所述卷发筒（21）的下端中部位置设有齿套（6），所述齿套（6）上下导通，且齿套（6）内周具有锯齿（61），所述驱动件（3）的输出轴上设有齿轮（31），所述齿轮（31）位于齿套（6）内周并与锯齿（61）啮合从而带动卷发筒（21）转动。

9.根据权利要求8所述的自动卷发棒，其特征在于，所述齿套（6）的中心轴偏离齿轮（31）的中心轴设置，手持部（1）的前端设有固定架（7），所述固定架（7）具有与手持部（1）固定连接的支架部（71）以及位于支架部（71）上端的轴头部（72），所述支架部（71）穿过齿轮（31）与齿套（6）内圈的间隔处延伸至手持部（1）内，所述加热棒（22）设于轴头部（72）上，所述驱动件（3）设置于支架部（71）上。

10.根据权利要求9所述的自动卷发棒，其特征在于，所述支架部（71）的一侧设有齿轮容置槽（711）以及位于齿轮容置槽（711）下方的驱动件容置槽（712），所述驱动件（3）固定设于驱动件容置槽（712）内，所述齿轮（31）转动设置在齿轮容置槽（711）中，且齿轮（31）一侧外露于齿轮容置槽（711）外与齿套（6）啮合，所述支架部（71）的另一侧设有与驱动件（3）电连接的电路板（9）。
