一种折叠式光伏防虫灯及防虫方法

本发明涉及环保设备，具体涉及一种折叠式光伏防虫灯及防虫方法。

背景技术：

1、在农业、林业及园林绿化领域，虫害防治是保障植物健康生长的关键环节。传统的化学防治方法（如喷洒农药）虽短期内效果显著，但长期使用易导致害虫抗药性增强、农产品农药残留超标以及生态环境污染等问题。因此，物理防治技术，尤其是基于害虫趋光性的诱虫灯，因其环境友好、无化学残留等优势，受到了日益广泛的关注。

2、目前，市场上常见的太阳能诱虫灯通常由太阳能光伏板、储能电池、光源及支撑结构组成。例如，一些现有技术公开了利用特定波长光源（如黄光、紫光）来干扰害虫行为或直接进行诱杀的装置。然而，在实际应用与推广中，现有技术仍存在以下可改进之处：

3、在便携性与收纳性方面，大多数太阳能诱虫灯采用固定式或一体式结构，其光伏板与灯体无法折叠。这导致灯具整体体积较大，不便于携带、运输及存放，尤其是在需要频繁移动部署或户外作业的场景下（如临时性种植区、林区考察等），其收纳不便的问题尤为突出。

4、在光伏板维护方面，太阳能光伏板长期暴露于户外环境中，表面极易积聚灰尘、花粉、昆虫分泌物等污染物。这些污垢会显著降低光伏板的光电转换效率，影响装置的自给供电能力。现有技术中，光伏板的清洁多依赖人工定期擦拭，不仅费时费力，而且在高杆或复杂地形下的清洁作业存在一定难度。

技术实现思路

1、本发明的目的在于提供一种折叠式光伏防虫灯及防虫方法，以解决现有设备折叠不便以及不便于清理的问题。

2、本发明解决上述技术问题的技术方案如下：

3、一种折叠式光伏防虫灯，包括外壳，所述外壳下端设有多个支腿，通过多个支腿对外壳支撑，所述外壳两侧对称设有折叠缺口，每个折叠缺口位置转动设有一个折叠侧板，折叠缺口底部设有对折叠侧板进行支撑的水平托板，所述折叠侧板上端面分布有光伏模组，所述折叠侧板下端面分布有干扰灯，所述外壳底部设有伸缩推杆，所述伸缩推杆的输出端与中心杆连接固定，所述中心杆两侧设有带动折叠侧板向上翻折呈竖直状态的收卷组件，所述中心杆外侧对称设有对折叠侧板上的光伏模组进行除尘的清理组件；

4、进一步方案：所述清理组件包括与中心杆连接的连接侧杆，所述连接侧杆外端与水平设置的清理架连接，所述清理架为u型结构，清理架上转动设有清理转辊，所述清理转辊表面分布有毛刷，所述清理转辊端部连接用于带动其转动的翻转件，所述清理架下方设有一个喷气横管，所述喷气横管进气端通过连通管与连接侧杆内腔连通，所述连通管内腔与中心杆内腔连通，所述喷气横管表面设有多个朝向外壳内壁喷气的喷气管，所述中心杆上端设有活塞块，所述外壳顶部固定设有一个气压筒，所述活塞块与气压筒下端口滑动匹配，所述气压筒上端设有单向进气的第一单向进气嘴，所述活塞块中心位置设有与中心杆连通的第二单向进气嘴；

5、进一步方案：所述翻转件包括与清理转辊同轴设置的清理齿轮，所述清理齿轮一侧与清理齿条啮合，所述清理齿条上下两端与外壳内壁固定连接；

6、进一步方案：所述折叠缺口下侧的外壳外侧设有杀虫网面，所述外壳内壁设有与杀虫网面位置相对应的诱惑灯，通过诱惑灯发出诱惑光线；

7、进一步方案：所述杀虫网面下侧的外壳上设有引导滑道，所述引导滑道倾斜设置；

8、进一步方案：所述收卷组件包括设置在折叠侧板内端的中心拉杆，所述中心拉杆与牵引绳上端连接，所述牵引绳下端穿过外壳内壁的第二引导环和第一引导环，第二引导环和第一引导环对牵引绳进行约束，使得第二引导环贴合外壳内壁设置，所述牵引绳下端缠绕在收卷辊上，所述收卷辊的轴端与外壳内壁的安装竖板转动连接，所述收卷辊两端设有对牵引绳约束的侧挡环，所述收卷辊连接用于带动其转动的牵引驱动件；

9、进一步方案：所述牵引驱动件包括设置在收卷辊轴端的收卷齿轮，收卷齿轮与收卷辊同轴设置，所述收卷齿轮一侧与收卷齿条啮合，所述收卷齿条下端与导向块固定连接，所述外壳内底部固定设有两个导向竖杆，所述导向块滑动设置在导向竖杆上，所述导向块一侧设有拉块，所述拉块上端与中心杆外侧的拉杆连接，所述导向竖杆端部设有限位挡块；

10、进一步方案：所述光伏模组的输出端与蓄电池组输入端电性连接，所述蓄电池组设置在外壳底部，所述外壳表面还设有控制面板，所述控制面板与设备的电子零件电性连接；

11、进一步方案：所述折叠缺口相邻的外壳表面设有维护口以及与之相匹配的活动门。

12、本发明具有以下有益效果：

13、1、折叠收纳与运输便携性：通过在外壳两侧开设折叠缺口并转动设置折叠侧板，配合伸缩推杆驱动的收卷组件，可实现折叠侧板自动向上翻折至竖直状态，使设备整体体积大幅减小，便于户外携带、运输及存放，特别适用于临时性种植区或林区考察等需要频繁移动部署的场景。

14、2、本发明联动式自动除尘，提升光伏效率：本发明采用中心杆同时驱动收卷组件与清理组件，在折叠过程中同步完成对光伏模组表面的除尘作业。清理转辊在上下移动时经齿轮齿条传动自动转动，配合毛刷与喷气管喷出的压缩空气，形成刷扫与吹扫双重清洁效果，无需人工维护，显著提高光伏模组的光电转换效率及设备自供电能力。

15、3、本发明一体化防虫与清洁结构：利用折叠侧板下端面的干扰灯发射特定波段黄光（如577nm），干扰夜出型害虫的日节律，降低其交配与产卵率；同时配合外壳外侧的杀虫网面与内部诱惑灯，实现诱杀一体。清理组件上移时还能自动清除杀虫网面上附着的虫尸，避免网面堵塞，保证长期稳定的杀虫效果。

16、4、本发明收卷组件通过拉杆、导向块、收卷齿条与收卷齿轮的配合，将中心杆的直线运动转化为收卷辊的转动，进而牵引折叠侧板翻转；清理组件则通过活塞块与气压筒的配合产生高压气流，与机械刷扫协同工作。整个系统仅由一个伸缩推杆驱动，结构紧凑，联动逻辑清晰，故障率低。

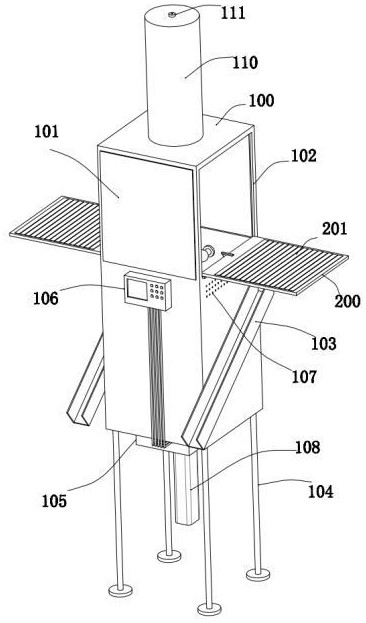

1.一种折叠式光伏防虫灯，其特征在于，包括外壳（100），所述外壳（100）下端设有多个支腿（104），通过多个支腿（104）对外壳（100）支撑，所述外壳（100）两侧对称设有折叠缺口（102），每个折叠缺口（102）位置转动设有一个折叠侧板（200），折叠缺口（102）底部设有对折叠侧板（200）进行支撑的水平托板（109），所述折叠侧板（200）上端面分布有光伏模组（201），所述折叠侧板（200）下端面分布有干扰灯（202），所述外壳（100）底部设有伸缩推杆（108），所述伸缩推杆（108）的输出端与中心杆（112）连接固定，所述中心杆（112）两侧设有带动折叠侧板（200）向上翻折呈竖直状态的收卷组件（300），所述中心杆（112）外侧对称设有对折叠侧板（200）上的光伏模组（201）进行除尘的清理组件（400）。

2.根据权利要求1所述的折叠式光伏防虫灯，其特征在于，所述清理组件（400）包括与中心杆（112）连接的连接侧杆（401），所述连接侧杆（401）外端与水平设置的清理架（402）连接，所述清理架（402）为u型结构，清理架（402）上转动设有清理转辊（403），所述清理转辊（403）表面分布有毛刷（404），所述清理转辊（403）端部连接用于带动其转动的翻转件，所述清理架（402）下方设有一个喷气横管（406），所述喷气横管（406）进气端通过连通管（407）与连接侧杆（401）内腔连通，所述连通管（407）内腔与中心杆（112）内腔连通，所述喷气横管（406）表面设有多个朝向外壳（100）内壁喷气的喷气管（405），所述中心杆（112）上端设有活塞块（113），所述外壳（100）顶部固定设有一个气压筒（110），所述活塞块（113）与气压筒（110）下端口滑动匹配，所述气压筒（110）上端设有单向进气的第一单向进气嘴（111），所述活塞块（113）中心位置设有与中心杆（112）连通的第二单向进气嘴（114）。

3.根据权利要求2所述的折叠式光伏防虫灯，其特征在于，所述翻转件包括与清理转辊（403）同轴设置的清理齿轮（408），所述清理齿轮（408）一侧与清理齿条（409）啮合，所述清理齿条（409）上下两端与外壳（100）内壁固定连接。

4.根据权利要求1所述的折叠式光伏防虫灯，其特征在于，所述折叠缺口（102）相邻的外壳（100）表面设有维护口以及与之相匹配的活动门（101）。

5.根据权利要求4所述的折叠式光伏防虫灯，其特征在于，所述折叠缺口（102）下侧的外壳（100）外侧设有杀虫网面（107），所述外壳（100）内壁设有与杀虫网面（107）位置相对应的诱惑灯（116），通过诱惑灯（116）发出诱惑光线。

6.根据权利要求5所述的折叠式光伏防虫灯，其特征在于，所述杀虫网面（107）下侧的外壳（100）上设有引导滑道（103），所述引导滑道（103）倾斜设置。

7.根据权利要求5所述的折叠式光伏防虫灯，其特征在于，所述收卷组件（300）包括设置在折叠侧板（200）内端的中心拉杆（312），所述中心拉杆（312）与牵引绳（310）上端连接，所述牵引绳（310）下端穿过外壳（100）内壁的第二引导环（311）和第一引导环（309），第二引导环（311）和第一引导环（309）对牵引绳（310）进行约束，使得第二引导环（311）贴合外壳（100）内壁设置，所述牵引绳（310）下端缠绕在收卷辊（301）上，所述收卷辊（301）的轴端与外壳（100）内壁的安装竖板（307）转动连接，所述收卷辊（301）两端设有对牵引绳（310）约束的侧挡环（302），所述收卷辊（301）连接用于带动其转动的牵引驱动件。

8.根据权利要求7所述的折叠式光伏防虫灯，其特征在于，所述牵引驱动件包括设置在收卷辊（301）轴端的收卷齿轮（308），收卷齿轮（308）与收卷辊（301）同轴设置，所述收卷齿轮（308）一侧与收卷齿条（313）啮合，所述收卷齿条（313）下端与导向块（305）固定连接，所述外壳（100）内底部固定设有两个导向竖杆（306），所述导向块（305）滑动设置在导向竖杆（306）上，所述导向块（305）一侧设有拉块（304），所述拉块（304）上端与中心杆（112）外侧的拉杆（115）连接，所述导向竖杆（306）端部设有限位挡块。

9.根据权利要求5所述的折叠式光伏防虫灯，其特征在于，所述光伏模组（201）的输出端与蓄电池组（105）输入端电性连接，所述蓄电池组（105）设置在外壳（100）底部，所述外壳（100）表面还设有控制面板（106），所述控制面板（106）与设备的电子零件电性连接。

10.一种权利要求1-9任一项所述的折叠式光伏防虫灯的防虫方法，其特征在于，包括以下步骤：
