一种魔芋种植用移栽装置的制作方法

本技术涉及魔芋种植，特别涉及一种魔芋种植用移栽装置。

背景技术：

1、中国专利文献cn214482221u一种魔芋种植用移栽装置，涉及魔芋种植技术领域。该魔芋种植用移栽装置，包括机箱，所述机箱的底部开设有开口，机箱的内部设置有挖掘箱和升降机构，挖掘箱的底部贯穿开口至机箱的下方。该魔芋种植用移栽装置，通过电机、螺纹杆、导向杆、升降板和转动杆的配合使用，可以使挖掘铲插入魔芋周围的泥土，可以对魔芋直接进行挖掘，无需移栽人员下蹲，避免长时间挖掘，导致人员头晕炫目和腿麻的现象，提高人员身体健康，通过固定板、旋转杆、第一齿轮、第二齿轮、传动齿和带齿板的配合使用，使挖掘铲插入泥土的过程中，使挖掘铲可以进行转动，使挖掘的泥土成为泥柱，使移栽后魔芋无需进行根部扎生。

2、经过探索分析，该专利实际使用时，存在以下缺点：

3、该装置的挖掘与移栽动作协同性不足，操作流程中需多次调整设备状态，且未设置便捷的复位与导向结构，导致移栽效率受限，难以适配规模化种植的高效作业需求。

4、综上所述，本申请现提出一种魔芋种植用移栽装置来解决上述出现的问题。

技术实现思路

1、本实用新型的目的在于提供一种魔芋种植用移栽装置，能够解决操作流程中需多次调整设备状态，且未设置便捷的复位与导向结构，导致移栽效率受限的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种魔芋种植用移栽装置，包括：

3、移动架，移动架的顶部固定安装有立柱支架；

4、移栽组件，其设置于移动架上；

5、升降组件，其设置于移动架上，升降组件包括液压杆、升降板、连接柱和套座，液压杆的自由端固定安装有升降板，升降板的底部固定安装有连接柱，连接柱的另一端与套座的顶部固定安装，套座固定套设于圆环上。

6、优选的，所述移栽组件包括圆环、挖掘铲、u型架、滑动座一、延伸板一、延伸板二、铰接杆一、滑动座二、固定框和按压板，圆环上铰接安装有两组挖掘铲且呈对称分布，圆环的外壁固定安装有u型架，u型架上滑动套设有滑动座一，延伸板一有两组且固定安装于滑动座一上，延伸板二固定安装于挖掘铲的外壁，铰接杆一的一端与延伸板二铰接安装，铰接杆一的另一端与延伸板一铰接安装，铰接杆二的一端与延伸板一铰接安装，铰接杆二的另一端与按压板铰接安装，按压板转动安装于固定框上，固定框固定安装于滑动座二上，两组对称分布的挖掘铲通过铰接结构同步闭合，形成完整环形挖掘空间，可将魔芋幼苗与周围土壤完整包裹，实现带土起苗，避免根系裸露或损伤，同时u型架与滑动座一的滑动配合，为延伸板一提供稳定导向，确保挖掘铲闭合与按压板按压动作同步联动。

7、优选的，所述滑动座二滑动套设于立柱支架上，滑动座二的外壁固定安装有把手，为工作人员提供便捷的操作施力点。

8、优选的，所述立柱支架上固定安装有固定板，液压杆的顶端与固定板的底部固定安装，升降板滑动套设于立柱支架上，套座有四组且滑动安装于移动架的内壁，升降板与立柱支架的滑动配合，确保升降动作精准导向，避免偏移，四组套座的设计增强了圆环的安装牢固性，使移栽组件在升降过程中受力均匀，进一步保障起苗与移栽的平稳性。

9、优选的，所述u型架上固定套设有固定板，固定板的底端固定安装有两组弹簧且呈对称分布，弹簧的另一端与滑动座一的顶部固定安装，u型架的顶部固定安装有连接杆，连接杆的另一端与滑动座二的外壁固定安装，弹簧的弹性作用力可实现滑动座一的自动复位，简化操作流程，同时缓冲挖掘铲闭合时的冲击力，避免过度夹持损伤幼苗根系。

10、优选的，所述挖掘铲的铲刃采用耐磨合金钢材质，且铲内侧设有防滑齿纹，提升了挖掘铲的使用寿命，适配不同质地的土壤挖掘需求，内侧防滑齿纹增加了与土壤的摩擦力，避免起苗过程中带土团脱落，进一步保护魔芋幼苗根系完整性，提高移栽成活率。

11、优选的，所述按压板的按压面设有柔性橡胶垫，便于工作人员进行手握操作。

12、与现有技术相比，本实用新型的有益效果是：

13、（1）、该魔芋种植用移栽装置，通过圆环、挖掘铲、u型架、滑动座一、延伸板一、延伸板二、铰接杆一、滑动座二、固定框和按压板的配合使用，两组对称分布的挖掘铲通过铰接结构同步闭合，形成完整环形挖掘空间，可将魔芋幼苗与周围土壤完整包裹，实现带土起苗，避免根系裸露或损伤，同时u型架与滑动座一的滑动配合，为延伸板一提供稳定导向，确保挖掘铲闭合与按压板按压动作同步联动。

14、（2）、该魔芋种植用移栽装置，通过移栽组件、液压杆、升降板、连接柱和套座的配合使用，升降板与立柱支架的滑动配合，确保升降动作精准导向，避免偏移，四组套座的设计增强了圆环的安装牢固性，使移栽组件在升降过程中受力均匀，进一步保障起苗与移栽的平稳性，通过升降组件精准控制挖掘深度，又能借助移栽组件的闭合动作完成带土起苗，有效保护魔芋幼苗根系，同时整体结构布局紧凑，为后续高效移栽奠定基础。

1.一种魔芋种植用移栽装置，其特征在于，包括：

2.根据权利要求1所述的一种魔芋种植用移栽装置，其特征在于：所述移栽组件包括圆环（3）、挖掘铲（4）、u型架（5）、滑动座一（6）、延伸板一（7）、延伸板二（8）、铰接杆一（9）、滑动座二（10）、固定框（11）和按压板（12），圆环（3）上铰接安装有两组挖掘铲（4）且呈对称分布，圆环（3）的外壁固定安装有u型架（5），u型架（5）上滑动套设有滑动座一（6），延伸板一（7）有两组且固定安装于滑动座一（6）上，延伸板二（8）固定安装于挖掘铲（4）的外壁，铰接杆一（9）的一端与延伸板二（8）铰接安装，铰接杆一（9）的另一端与延伸板一（7）铰接安装，铰接杆二（13）的一端与延伸板一（7）铰接安装，铰接杆二（13）的另一端与按压板（12）铰接安装，按压板（12）转动安装于固定框（11）上，固定框（11）固定安装于滑动座二（10）上，滑动座二（10）滑动套设于立柱支架（2）上。

3.根据权利要求2所述的一种魔芋种植用移栽装置，其特征在于：所述滑动座二（10）的外壁固定安装有把手（14）。

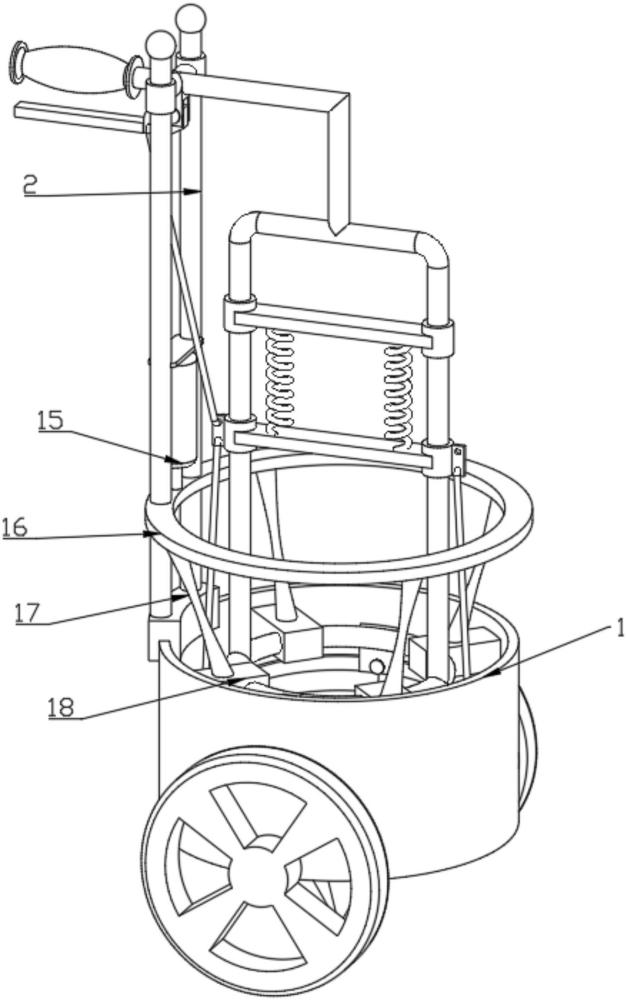

4.根据权利要求3所述的一种魔芋种植用移栽装置，其特征在于：所述立柱支架（2）上固定安装有固定板，液压杆（15）的顶端与固定板的底部固定安装，升降板（16）滑动套设于立柱支架（2）上，套座（18）有四组且滑动安装于移动架（1）的内壁。

5.根据权利要求4所述的一种魔芋种植用移栽装置，其特征在于：所述u型架（5）上固定套设有固定板（19），固定板（19）的底端固定安装有两组弹簧（20）且呈对称分布，弹簧（20）的另一端与滑动座一（6）的顶部固定安装，u型架（5）的顶部固定安装有连接杆（21），连接杆（21）的另一端与滑动座二（10）的外壁固定安装。

6.根据权利要求5所述的一种魔芋种植用移栽装置，其特征在于：所述挖掘铲（4）的铲刃采用耐磨合金钢材质，且铲内侧设有防滑齿纹。

7.根据权利要求6所述的一种魔芋种植用移栽装置，其特征在于：所述按压板（12）的按压面设有柔性橡胶垫。
