一种温室大棚的遮阳结构的制作方法
本技术涉及大棚,具体涉及一种温室大棚的遮阳结构。
背景技术:
1、温室大棚遮阳结构在现代农业生产中具有重要作用,不仅能够降低棚内温度,还能通过调节光照强度优化光合作用效率,从而提升作物产量与品质。此外,遮阳结构还能减少紫外线对作物的伤害,延长大棚薄膜或覆盖材料的使用寿命,降低维护成本。
2、传统的温室大棚遮阳结构通常采用固定式遮阳网,存在调节不便、清洁困难等问题,遮阳网在长期使用过程中容易积聚灰尘、杂物,影响透光性和使用寿命,而传统结构缺乏有效的清洁机制,导致维护成本增加,因此,提出一种温室大棚的遮阳结构以解决上述问题。
技术实现思路
1、针对现有技术所存在的上述缺点,本实用新型提供了一种温室大棚的遮阳结构的主题,能够有效地解决现有技术中存在调节不便、清洁困难等问题,遮阳网在长期使用过程中容易积聚灰尘、杂物,影响透光性和使用寿命,而传统结构缺乏有效的清洁机制,导致维护成本增加的问题。
2、为实现以上目的,本实用新型通过以下技术方案予以实现:
3、本实用新型提供一种温室大棚的遮阳结构,包括:
4、大棚主体和遮挡网,所述遮挡网铺设在大棚主体顶部,所述遮挡网一侧设置有用于收纳遮挡网的连接箱,所述连接箱外壁设置有清理组件,该清理组件包括:
5、上清洁布,其顶部固定设置有上横杆,且上横杆顶部固定设置有上折杆,所述上折杆通过销轴转动连接在连接箱外壁上;
6、下清洁布,其底部固定设置有下横杆,且下横杆底部固定设置有下折杆,所述下折杆通过销轴转动连接在连接箱外壁上;
7、收紧单元,其设置在上折杆和下折杆之间,收紧单元用于向中间拉紧上折杆和下折杆。
8、优选地,所述收紧单元包括连接杆和移动杆,所述连接杆内部设置有滑槽,且滑槽内腔活动卡接有推板,所述推板固定设置在移动杆底部,所述移动杆外壁套接有弹簧条,且弹簧条另一端固定设置在滑槽内腔顶部,弹簧条自然状态下推动推板下移。
9、优选地,所述连接杆底部固定设置有套环,所述下折杆外壁固定设置有固定轴,且套环活动套接在固定轴外壁。
10、优选地,所述上折杆外壁固定设置有上齿轮,所述下折杆外壁固定设置有下齿轮,且上齿轮外壁与下齿轮外壁啮合连接。
11、优选地,所述连接箱内腔通过轴承转动连接有收卷辊,所述遮挡网一端与收卷辊外壁固定粘接在一起,所述连接箱外壁开设有出口,遮挡网另一端穿过出口向连接箱外延伸。
12、优选地,所述收卷辊外壁固定设置有蜗轮,所述连接箱内腔通过轴承转动连接有蜗杆,且蜗轮与蜗杆外壁啮合连接,所述蜗杆外壁固定设置有调节把手。
13、优选地,所述出口内腔通过转轴转动连接有旋转辊,所述旋转辊设置有多组,且对称分布在出口内腔中。
14、优选地,所述收卷辊外壁固定设置有分隔板,所述分隔板设置有多组,且对称分布在收卷辊外壁。
15、优选地,所述遮挡网远离连接箱的一侧固定设置有支撑架,且支撑架底部固定设置有支撑杆,所述大棚主体外壁固定设置有安装架,且支撑杆底部对接并插接在对应的安装架内。
16、本实用新型提供的技术方案,与已知的现有技术相比,具有如下有益效果:
17、在本实用新型中,通过设置上清洁布和下清洁布在弹簧条的作用下紧贴遮挡网表面,当用户转动调节把手,带动蜗杆旋转,使得驱动收卷辊逆时针旋转,将遮挡网从连接箱的出口拉进,且遮挡网在移动过程中,其表面灰尘被上清洁布和下清洁布摩擦清除,使得在遮挡网收放过程中自动擦拭表面灰尘和杂物,减少人工清洁频率,延长遮阳网使用寿命,同时,该结构操作便捷,方便根据光照条件灵活调节遮阳范围,有效避免传统固定式遮阳网调节不便的问题。

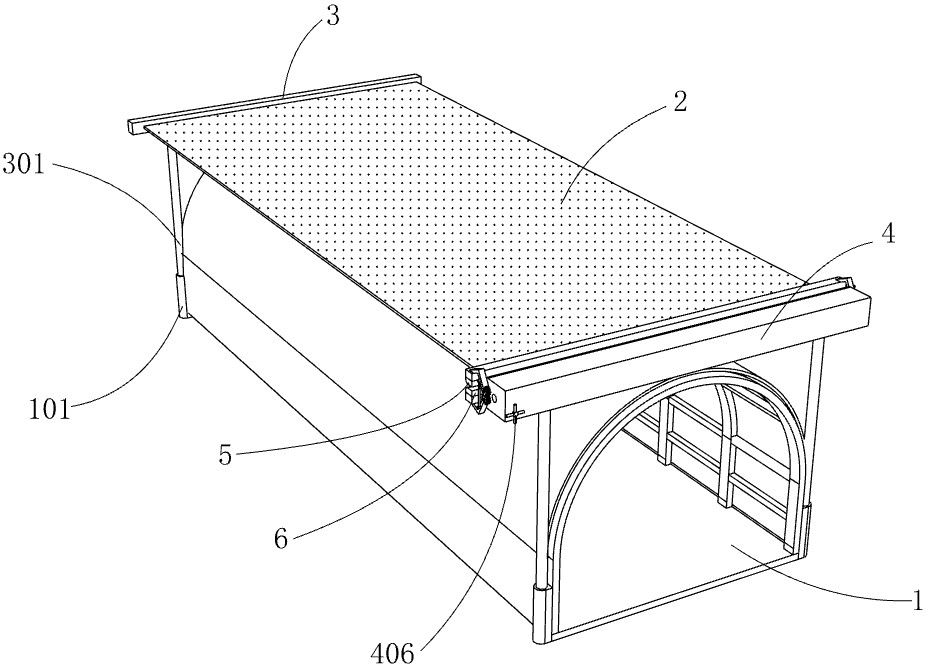

1.一种温室大棚的遮阳结构,包括大棚主体(1)和遮挡网(2),所述遮挡网(2)铺设在大棚主体(1)顶部,其特征在于,所述遮挡网(2)一侧设置有用于收纳遮挡网(2)的连接箱(4),所述连接箱(4)外壁设置有清理组件,该清理组件包括:
2.根据权利要求1所述的一种温室大棚的遮阳结构,其特征在于,所述收紧单元包括连接杆(7)和移动杆(703),所述连接杆(7)内部设置有滑槽(702),且滑槽(702)内腔活动卡接有推板(704),所述推板(704)固定设置在移动杆(703)底部,所述移动杆(703)外壁套接有弹簧条(705),且弹簧条(705)另一端固定设置在滑槽(702)内腔顶部,弹簧条(705)自然状态下推动推板(704)下移。
3.根据权利要求2所述的一种温室大棚的遮阳结构,其特征在于,所述连接杆(7)底部固定设置有套环(701),所述下折杆(602)外壁固定设置有固定轴(604),且套环(701)活动套接在固定轴(604)外壁。
4.根据权利要求1所述的一种温室大棚的遮阳结构,其特征在于,所述上折杆(502)外壁固定设置有上齿轮(503),所述下折杆(602)外壁固定设置有下齿轮(603),且上齿轮(503)外壁与下齿轮(603)外壁啮合连接。
5.根据权利要求1所述的一种温室大棚的遮阳结构,其特征在于,所述连接箱(4)内腔通过轴承转动连接有收卷辊(402),所述遮挡网(2)一端与收卷辊(402)外壁固定粘接在一起,所述连接箱(4)外壁开设有出口(401),遮挡网(2)另一端穿过出口(401)向连接箱(4)外延伸。
6.根据权利要求5所述的一种温室大棚的遮阳结构,其特征在于,所述收卷辊(402)外壁固定设置有蜗轮(404),所述连接箱(4)内腔通过轴承转动连接有蜗杆(405),且蜗轮(404)与蜗杆(405)外壁啮合连接,所述蜗杆(405)外壁固定设置有调节把手(406)。
7.根据权利要求5所述的一种温室大棚的遮阳结构,其特征在于,所述出口(401)内腔通过转轴转动连接有旋转辊(407),所述旋转辊(407)设置有多组,且对称分布在出口(401)内腔中。
8.根据权利要求6所述的一种温室大棚的遮阳结构,其特征在于,所述收卷辊(402)外壁固定设置有分隔板(403),所述分隔板(403)设置有多组,且对称分布在收卷辊(402)外壁。
9.根据权利要求1所述的一种温室大棚的遮阳结构,其特征在于,所述遮挡网(2)远离连接箱(4)的一侧固定设置有支撑架(3),且支撑架(3)底部固定设置有支撑杆(301),所述大棚主体(1)外壁固定设置有安装架(101),且支撑杆(301)底部对接并插接在对应的安装架(101)内。
