一种山地果园的水肥一体化滴灌设备

本发明属于山地果园的一体化滴灌，具体地说是一种山地果园的水肥一体化滴灌设备。

背景技术：

1、水肥一体化是借助压力系统(或地形自然落差)，将可溶性固体或液体肥料，按土壤养分含量和作物种类的需肥规律和特点，配兑成的肥液与灌溉水一起，通过可控管道系统供水、供肥，使水肥相融后，通过管道和滴头形成滴灌,均匀、定时、定量浸润作物根系发育生长区域；

2、现有的滴灌设备在进行滴灌工作时，只能针对一种滴灌的量进行工作，滴灌的农作物较为单一；

3、如公示号为cn112470662b的一种用于芒果苗育苗水肥一体化的定量滴灌设备，通过转动固定座上两个u形杆之间的夹角，当四个u形杆形成菱形结构时，由于定位管和定位柱均与第一滑动块之间转动连接，定位管或定位柱始终与两侧的u形杆平行，使定位管和定位柱上的滴灌器的分别形状可调节，既实现了收缩功能，又可调整滴灌器分别适用于包括矩形种植多种排布的种植方式，使滴灌器的滴灌效果提升，通过转动固定座上两个u形杆之间的夹角，当四个u形杆形成菱形结构时，由于定位管和定位柱均与第一滑动块之间转动连接，定位管或定位柱始终与两侧的u形杆平行，使定位管和定位柱上的滴灌器的分别形状可调节，既实现了收缩功能，又可调整滴灌器分别适用于包括矩形种植多种排布的种植方式，使滴灌器的滴灌效果提升，上述专利虽然可以使用与多种种植分布不一的植被，但是装置本身不能够调节出水量，同时每种植被针对水源的需求量不一，在使用时不能根据植被不同的水量需求进行及时的改进。

4、为此，本领域技术人员提出了一种山地果园的水肥一体化滴灌设备来解决背景技术提出的问题。

技术实现思路

1、为了解决上述技术问题，本发明提供一种山地果园的水肥一体化滴灌设备，以解决现有技术中装置本身不能够调节出水量，同时每种植被针对水源的需求量不一，在使用时不能根据植被不同的水量需求进行及时的改进等问题。

2、一种山地果园的水肥一体化滴灌设备，包括储水箱，所述储水箱的一侧表面转动连接有转盘，所述转盘的表面插接有滴灌管道，所述滴灌管道的表面插接有按压板，所述转盘的中部固定连接有第一缠绕柱，所述第一缠绕柱的表面缠绕有第一缠绕绳，所述第一缠绕绳远离第一缠绕柱的端部缠绕有第二缠绕柱；

3、水流调节机构，所述水流调节机构设置在储水箱一侧表面的中部位置；

4、过滤机构，所述过滤机构设置在滴灌管道的内部；

5、连接机构，所述连接机构插接在滴灌管道的上表面。

6、优选的，所述水流调节机构包括转盘，所述转盘表面的中部固定连接有第一缠绕柱，所述转盘表面处于第一缠绕柱一侧开设有第一引水孔，所述转盘表面处于第一缠绕柱的另一侧开设有第二引水孔，所述转盘的表面处于第一引水孔的一侧贴合有引水管道。

7、优选的，所述过滤机构包括第一缠绕绳，所述第一缠绕绳远离第一缠绕柱的端部缠绕有第二缠绕柱，所述第二缠绕柱的端部固定连接有活动环，所述活动环的上表面开设有放置槽，所述放置槽的内部滑动连接有稳定框架，所述稳定框架的两侧表面固定连接有第一滑板，所述稳定框架的底部固定连接有过滤板，所述活动环的底部开设有出水孔。

8、优选的，所述连接机构机构包括按压板，所述滴灌管道的上表面插接有按压板，所述按压板的底端固定连接有滴灌柱，所述按压板的上半部分表面固定连接有卡块，所述按压板表面的中部固定连接有移动板，所述移动板的正表面固定连接有第二滑板，所述移动板一侧的表面固定连接有贴合弯板，所述贴合弯板的表面固定连接有接水弯板。

9、优选的，所述滴灌管道的底部固定连接有固定板，所述固定板的内部滑动连接有活动盖板，所述活动盖板的一侧内部转动连接有定轴，所述活动盖板的底部开设有顶槽。

10、优选的，所述第一引水孔的开口面积较小于第二引水孔的开口面积一且各设置有两组，所述引水管道的开口面积与第二引水孔的开口面积相当。

11、优选的，所述引水管道插接在滴灌管道的内部，所述第一缠绕柱与滴灌管道之间转动连接。

12、优选的，所述贴合弯板与接水弯板之间呈现v字形展开，所述贴合弯板的底部与滴灌柱之间相互贴合，所述接水弯板的端部与出水孔之间相互贴合。

13、优选的，所述第二缠绕柱的两端与滴灌管道的内表面之间转动连接，所述第一滑板与活动环的内壁之间滑动连接。

14、优选的，所述滴灌柱与顶槽之间相互贴合，所述第二滑板与滴灌管道的内壁之间滑动连接。

15、与现有技术相比，本发明具下有益效果：

16、1、本发明通过水流调节机构的设置，在装置进行使用时，通过工作人员转动转盘使得水源经过的通道发生改变，进而改变水源通过的流速，使得水源进行滴灌时，水源的速率改变之后，进行滴灌的速度同时发生改变，适用于大小不同需要水源不同的作物进行使用。

17、2、本发明通过过滤机构的设置，在工作人员将转盘进行转动时，转盘的转动将第一缠绕柱带动旋转，使得第一缠绕绳的缠绕动作可以作用在第二缠绕柱本身，使得活动环产生角度的转变，进而针对需要滴灌的水源进行过滤工作。

18、3、本发明通过连接机构的设置，在需要进行滴灌时，工作人员将按压板向下按压，使得接水弯板与活动环的表面进行贴合，之后水源的流向产生改变，通过贴合弯板与接水弯板之间的流向孔道，进入滴灌柱的内部，进而在滴灌柱按压活动盖板之后，水源再经过滴灌柱针对果园进行滴灌工作。

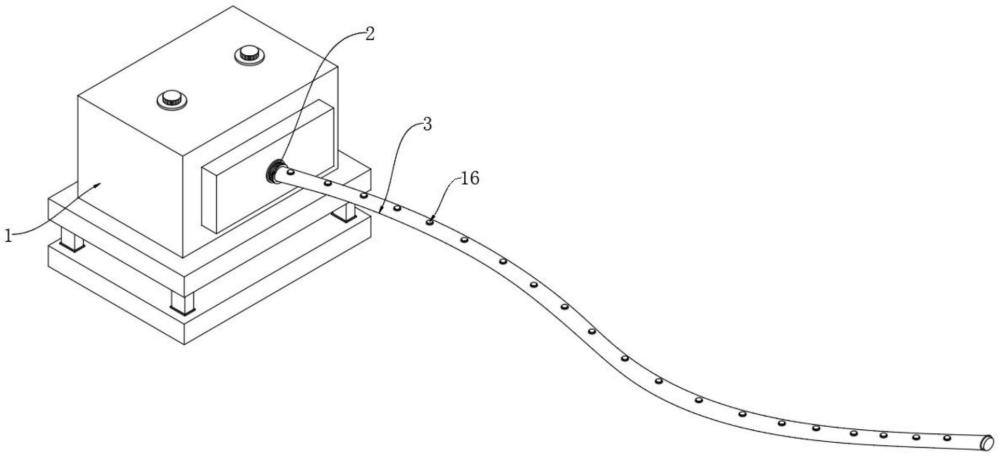

1.一种山地果园的水肥一体化滴灌设备，其特征在于：包括储水箱(1)，所述储水箱(1)的一侧表面转动连接有转盘(2)，所述转盘(2)的表面插接有滴灌管道(3)，所述滴灌管道(3)的表面插接有按压板(16)，所述转盘(2)的中部固定连接有第一缠绕柱(6)，所述第一缠绕柱(6)的表面缠绕有第一缠绕绳(7)，所述第一缠绕绳(7)远离第一缠绕柱(6)的端部缠绕有第二缠绕柱(9)；

2.如权利要求1所述的一种山地果园的水肥一体化滴灌设备，其特征在于：所述水流调节机构包括转盘(2)，所述转盘(2)表面的中部固定连接有第一缠绕柱(6)，所述转盘(2)表面处于第一缠绕柱(6)一侧开设有第一引水孔(4)，所述转盘(2)表面处于第一缠绕柱(6)的另一侧开设有第二引水孔(5)，所述转盘(2)的表面处于第一引水孔(4)的一侧贴合有引水管道(8)。

3.如权利要求1所述的一种山地果园的水肥一体化滴灌设备，其特征在于：所述过滤机构包括第一缠绕绳(7)，所述第一缠绕绳(7)远离第一缠绕柱(6)的端部缠绕有第二缠绕柱(9)，所述第二缠绕柱(9)的端部固定连接有活动环(10)，所述活动环(10)的上表面开设有放置槽(11)，所述放置槽(11)的内部滑动连接有稳定框架(12)，所述稳定框架(12)的两侧表面固定连接有第一滑板(13)，所述稳定框架(12)的底部固定连接有过滤板(14)，所述活动环(10)的底部开设有出水孔(15)。

4.如权利要求1所述的一种山地果园的水肥一体化滴灌设备，其特征在于：所述连接机构机构包括按压板(16)，所述滴灌管道(3)的上表面插接有按压板(16)，所述按压板(16)的底端固定连接有滴灌柱(17)，所述按压板(16)的上半部分表面固定连接有卡块(18)，所述按压板(16)表面的中部固定连接有移动板(19)，所述移动板(19)的正表面固定连接有第二滑板(20)，所述移动板(19)一侧的表面固定连接有贴合弯板(21)，所述贴合弯板(21)的表面固定连接有接水弯板(22)。

5.如权利要求1所述的一种山地果园的水肥一体化滴灌设备，其特征在于：所述滴灌管道(3)的底部固定连接有固定板(23)，所述固定板(23)的内部滑动连接有活动盖板(24)，所述活动盖板(24)的一侧内部转动连接有定轴(25)，所述活动盖板(24)的底部开设有顶槽(26)。

6.如权利要求2所述的一种山地果园的水肥一体化滴灌设备，其特征在于：所述第一引水孔(4)的开口面积较小于第二引水孔(5)的开口面积一且各设置有两组，所述引水管道(8)的开口面积与第二引水孔(5)的开口面积相当。

7.如权利要求2所述的一种山地果园的水肥一体化滴灌设备，其特征在于：所述引水管道(8)插接在滴灌管道(3)的内部，所述第一缠绕柱(6)与滴灌管道(3)之间转动连接。

8.如权利要求4所述的一种山地果园的水肥一体化滴灌设备，其特征在于：所述贴合弯板(21)与接水弯板(22)之间呈现v字形展开，所述贴合弯板(21)的底部与滴灌柱(17)之间相互贴合，所述接水弯板(22)的端部与出水孔(15)之间相互贴合。

9.如权利要求3所述的一种山地果园的水肥一体化滴灌设备，其特征在于：所述第二缠绕柱(9)的两端与滴灌管道(3)的内表面之间转动连接，所述第一滑板(13)与活动环(10)的内壁之间滑动连接。

10.如权利要求2、4所述的一种山地果园的水肥一体化滴灌设备，其特征在于：所述滴灌柱(17)与顶槽(26)之间相互贴合，所述第二滑板(20)与滴灌管道(3)的内壁之间滑动连接。
