大田作物智能水肥一体化节水灌溉设备的制作方法

本技术属于智能水肥一体化节水灌溉设备，具体涉及大田作物智能水肥一体化节水灌溉设备。

背景技术：

1、智能水肥一体化节水灌溉设备是融合了物联网、传感器、自动化控制等先进技术的农业灌溉与施肥设备，旨在实现精准、高效、智能的农业生产管理，其设备基于 “感知 -决策 - 执行” 的闭环控制模式。通过土壤湿度、ec 值、ph 值等传感器实时采集土壤和气象数据，经无线传输上传至中央控制平台。控制平台依据作物生长模型和实时数据，计算出最佳水肥配比和灌溉量，再指令施肥器将肥料与水混合，通过灌溉管网精准输送到作物根部，同时流量计、ph/ec 监测仪反馈数据，形成闭环控制。

2、在智能水肥一体化节水灌溉设备使用中，其智能水肥一体化节水灌溉设备需要通过水泵将水肥抽取，然后利用管道输送至大农田作物的土壤中，进而为了水泵的便捷启动进而会与智能化控制柜之间通过电源线进行电控连接，但是，也由于这样的连接，水泵工作时会产生振动，这些振动力会传递至电源线上，然后带动电源线进行摆动，随后，摆动力会传递在智能化控制柜的连接处，可是随着设备的持续工作，电源线的摆动会越来越大，这种情况下电源线与智能化控制柜的连接处容易产生松动，进而松动容易对水泵的启动造成影响，进而大大降低了实用性。

技术实现思路

1、本实用新型的目的在于提供大田作物智能水肥一体化节水灌溉设备，旨在解决现有技术中提出现有的，在智能水肥一体化节水灌溉设备使用中，其智能水肥一体化节水灌溉设备需要通过水泵将水肥抽取，然后利用管道输送至大农田作物的土壤中，进而为了水泵的便捷启动进而会与智能化控制柜之间通过电源线进行电控连接，但是，也由于这样的连接，水泵工作时会产生振动，这些振动力会传递至电源线上，然后带动电源线进行摆动，随后，摆动力会传递在智能化控制柜的连接处，可是随着设备的持续工作，电源线的摆动会越来越大，这种情况下电源线与智能化控制柜的连接处容易产生松动，进而松动容易对水泵的启动造成影响，进而大大降低了实用性的问题。

2、为实现上述目的，本实用新型提供如下技术方案：大田作物智能水肥一体化节水灌溉设备，包括机架，所述机架的顶端安装有智能化控制柜，所述机架的顶端连接有水泵，所述机架的顶端连接有支撑杆，所述水泵的输出端连接有输出管道，所述智能化控制柜和水泵之间连接有电源线，所述机架的顶端连接有矩形块，所述矩形块的内部通过轴承转动连接有双向螺纹杆，所述双向螺纹杆的表面螺纹连接有螺纹套，所述螺纹套的顶端连接有夹持套，所述双向螺纹杆的一端连接有转动手柄，所述转动手柄的表面螺纹贯穿连接有挤压螺栓。

3、作为本实用新型大田作物智能水肥一体化节水灌溉设备优选的，所述矩形块的顶端开设有可供螺纹套移动的相适配开口。

4、作为本实用新型大田作物智能水肥一体化节水灌溉设备优选的，所述夹持套通过螺纹套和双向螺纹杆可与矩形块构成螺纹传动。

5、作为本实用新型大田作物智能水肥一体化节水灌溉设备优选的，所述双向螺纹杆通过挤压螺栓和转动手柄可与矩形块构成可拆装固定连接。

6、作为本实用新型大田作物智能水肥一体化节水灌溉设备优选的，所述智能化控制柜的侧壁连接有框架，所述框架的内部插接有防尘网，所述防尘网的表面连接有密封圈，所述框架的顶端连接有固定块，所述固定块的内部安装有弹簧，所述弹簧的两端连接有活动块，所述活动块的外壁连接有插接柱。

7、作为本实用新型大田作物智能水肥一体化节水灌溉设备优选的，所述防尘网通过密封圈可与框架构成密封连接。

8、作为本实用新型大田作物智能水肥一体化节水灌溉设备优选的，所述插接柱通过活动块和弹簧可与固定块构成弹性连动，所述防尘网的凹口内壁开设有与插接柱相适配的插接槽。

9、与现有技术相比，本实用新型的有益效果是：

10、通过矩形块、双向螺纹杆、螺纹套、夹持套、转动手柄和挤压螺栓之间的配合，操作人员利用螺栓可将矩形块固定在机架上，然后操作人员旋转挤压螺栓解除与矩形块的相抵，从而方便转动手柄进行转动，接着，转动手柄开始转动让其带动双向螺纹杆进行同步旋转，随后，螺纹套沿着双向螺纹杆表面的螺纹进行相互靠近的移动，此时，螺纹套会带动夹持套相互靠近，此过程中，操作人员将电源线置于两个夹持套之间，然后随着夹持套的相互靠近，进而可将电源线固定在两个夹持套的弧形凹口内，然后水泵工作时产生的振动力在传递至电源线上时，电源线的摆动会被夹持套所限制，避免电源线的摆动力传递在智能化控制柜的连接处，从而降低了电源线与智能化控制柜的连接处容易产生松动的情况，进而大大提高了设备实用性。

11、通过固定块、弹簧、活动块和插接柱之间的配合，操作人员捏住活动块相互靠近，此时，活动块的活动会挤压弹簧产生收缩，跟着，活动块的移动会带动插接柱收入固定块的内部，接着，插接柱可解除对防尘网的锁紧，然后防尘网从框架的内部拉出，这样方便可对防尘网进行更换，从而在防尘网上吸附灰尘影响智能化控制柜的散热情况下，可快速拆装防尘网进行更换，进而大大提高了设备实用性。

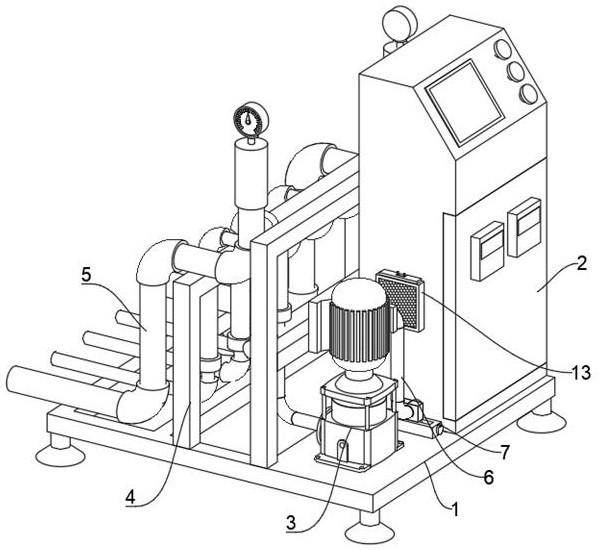

1.大田作物智能水肥一体化节水灌溉设备，包括机架（1），其特征在于：所述机架（1）的顶端安装有智能化控制柜（2），所述机架（1）的顶端连接有水泵（3），所述机架（1）的顶端连接有支撑杆（4），所述水泵（3）的输出端连接有输出管道（5），所述智能化控制柜（2）和水泵（3）之间连接有电源线（6）；

2.根据权利要求1所述的大田作物智能水肥一体化节水灌溉设备，其特征在于：所述矩形块（7）的顶端开设有可供螺纹套（9）移动的相适配开口。

3.根据权利要求1所述的大田作物智能水肥一体化节水灌溉设备，其特征在于：所述夹持套（10）通过螺纹套（9）和双向螺纹杆（8）可与矩形块（7）构成螺纹传动。

4.根据权利要求1所述的大田作物智能水肥一体化节水灌溉设备，其特征在于：所述双向螺纹杆（8）通过挤压螺栓（12）和转动手柄（11）可与矩形块（7）构成可拆装固定连接。

5.根据权利要求1所述的大田作物智能水肥一体化节水灌溉设备，其特征在于：所述智能化控制柜（2）的侧壁连接有框架（13），所述框架（13）的内部插接有防尘网（14），所述防尘网（14）的表面连接有密封圈（15），所述框架（13）的顶端连接有固定块（16），所述固定块（16）的内部安装有弹簧（17），所述弹簧（17）的两端连接有活动块（18），所述活动块（18）的外壁连接有插接柱（19）。

6.根据权利要求5所述的大田作物智能水肥一体化节水灌溉设备，其特征在于：所述防尘网（14）通过密封圈（15）可与框架（13）构成密封连接。

7.根据权利要求5所述的大田作物智能水肥一体化节水灌溉设备，其特征在于：所述插接柱（19）通过活动块（18）和弹簧（17）可与固定块（16）构成弹性连动，所述防尘网（14）的凹口内壁开设有与插接柱（19）相适配的插接槽。
