一种莲藕种植用覆膜装置的制作方法

本技术涉及莲藕覆膜，尤其涉及一种莲藕种植用覆膜装置。

背景技术：

1、种植莲藕时，将母藕或成熟的子藕种入泥土中，幼苗从母藕或子藕上生长出，由于母藕或子藕的体积大于莲子，所以植株生长过程中能够从母藕或子藕中吸收大量营养物质，最后可以比从种子中萌发的植株能够更快的长成成株，缩短莲藕的生长时间，也降低维护难度，所以莲藕种植时一般采用母藕或子藕进行种植。

2、现有中国专利公开号为cn221203537u 一种莲藕种植用覆膜装置，包括覆膜车及固定装置，固定装置可拆卸地连接在覆膜车上；固定装置包括两个竖直设置的立柱，两个立柱之间固定连接绕膜轴及横梁，横梁上滑动连接导向柱，导向柱下端固定连接压板，压板与横梁之间固定连接弹簧。

3、上述装置中收卷辊支架只能够安装一卷地膜，而地膜的面积有限，每次只能覆盖一定范围的种植区，需要重复几次的进行来回作业，效率低。

4、因此，有必要提供一种莲藕种植用覆膜装置解决上述技术问题。

技术实现思路

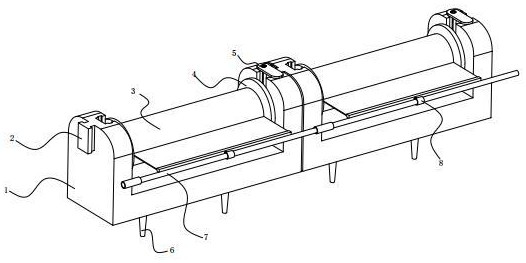

1、本实用新型提供一种莲藕种植用覆膜装置，解决了地膜的面积有限，每次只能覆盖一定范围的种植区，需要重复几次的进行来回作业，效率低的问题。为解决上述技术问题，本实用新型提供的一种莲藕种植用覆膜装置，包括安装座，所述安装座上端内壁和外壁均安装有安装组件，所述安装组件连接有圆块，两组所述圆块外壁均安装有滑块，两组所述圆块之间转动连接有圆辊，所述圆辊上缠绕有覆膜，所述覆膜的开头端部固定安装有条形板，所述条形板的侧壁转动连接有圆环，所述圆环连接有拉动组件，所述安装组件与安装座顶部之间安装有锁定组件。

2、优选的，所述安装组件包括凹槽，所述凹槽开设在安装座左右两侧内壁，且凹槽贯穿安装座顶部，所述安装座左右两侧顶部均开设有限位槽一，所述圆块与凹槽插接连接，所述限位槽一内壁与滑块外壁滑动连接。

3、优选的，所述安装座顶部右侧开设有限位槽二，所述限位槽二贯穿安装座右侧外壁，所述安装座左端固定安装有限位块，所述限位槽二与另一组安装座左端的限位块插接连接，所述限位槽二顶部与锁定组件连接。

4、优选的，所述锁定组件包括转轴，所述转轴固定在限位槽一的进入端外壁的安装座顶部，所述转轴外壁转动连接有挡板，所述挡板底部分别与限位块顶部和限位槽二顶部贴合接触。

5、优选的，所述转轴与挡板连接处设置有扭簧，所述安装座顶部靠近限位槽二进入端固定安装有挡块，所述挡块侧壁与挡板侧壁贴合接触。

6、优选的，所述拉动组件包括圆杆，所述圆杆与圆环插接连接，所述圆杆的左端螺纹连接有连接套。

7、优选的，所述安装座底部固定安装有地钉，所述地钉与地面插接连接。

8、与相关技术相比较，本实用新型提供的一种莲藕种植用覆膜装置具有如下有益效果：

9、通过将另一组安装座左端的限位块与原有安装座右端限位槽二插接连接，按照这样的方式可以组成适合种植面积的覆膜，然后通过圆杆与连接套的组合连接，可以将若干组覆膜的条形板同时连接在一起，方便同时拉动各组覆膜；

10、转动挡板使其离开限位块顶部，即可将限位块或者滑块取出，方便拆卸或者安装安装座，以及方便更换圆辊。

1.一种莲藕种植用覆膜装置，其特征在于，包括安装座，所述安装座上端内壁和外壁均安装有安装组件，所述安装组件连接有圆块，两组所述圆块外壁均安装有滑块，两组所述圆块之间转动连接有圆辊，所述圆辊上缠绕有覆膜，所述覆膜的开头端部固定安装有条形板，所述条形板的侧壁转动连接有圆环，所述圆环连接有拉动组件，所述安装组件与安装座顶部之间安装有锁定组件。

2.根据权利要求1所述的一种莲藕种植用覆膜装置，其特征在于，所述安装组件包括凹槽，所述凹槽开设在安装座左右两侧内壁，且凹槽贯穿安装座顶部，所述安装座左右两侧顶部均开设有限位槽一，所述圆块与凹槽插接连接，所述限位槽一内壁与滑块外壁滑动连接。

3.根据权利要求2所述的一种莲藕种植用覆膜装置，其特征在于，所述安装座顶部右侧开设有限位槽二，所述限位槽二贯穿安装座右侧外壁，所述安装座左端固定安装有限位块，所述限位槽二与另一组安装座左端的限位块插接连接，所述限位槽二顶部与锁定组件连接。

4.根据权利要求3所述的一种莲藕种植用覆膜装置，其特征在于，所述锁定组件包括转轴，所述转轴固定在限位槽一的进入端外壁的安装座顶部，所述转轴外壁转动连接有挡板，所述挡板底部分别与限位块顶部和限位槽二顶部贴合接触。

5.根据权利要求4所述的一种莲藕种植用覆膜装置，其特征在于，所述转轴与挡板连接处设置有扭簧，所述安装座顶部靠近限位槽二进入端固定安装有挡块，所述挡块侧壁与挡板侧壁贴合接触。

6.根据权利要求1所述的一种莲藕种植用覆膜装置，其特征在于，所述拉动组件包括圆杆，所述圆杆与圆环插接连接，所述圆杆的左端螺纹连接有连接套。

7.根据权利要求1所述的一种莲藕种植用覆膜装置，其特征在于，所述安装座底部固定安装有地钉，所述地钉与地面插接连接。
