一种雨伞自助机的制作方法

本技术涉及雨伞自助机械，更具体地说，它涉及一种雨伞自助机。

背景技术：

1、雨伞自助机是一种集物联网技术、云端管理、移动支付于一体的智能设备，主要用于实现雨伞的自助租借和归还服务，为用户在突发降雨时提供便捷的应急解决方案。

2、雨伞自助机广泛布局于城市的各个角落，覆盖地铁站、公交站、商场、写字楼、景区、高校等高人流区域，为上班族、学生、游客等不同人群提供便利，让人们在遇到突发降雨时能轻松借到伞，不影响行程。

3、但是目前大部分雨伞自助机因为其设计缺陷，常常导致设计漏洞原因而出现雨伞偷盗情况出现。

技术实现思路

1、本实用新型的目的是提供一种雨伞自助机，以解决在现有技术中的问题。

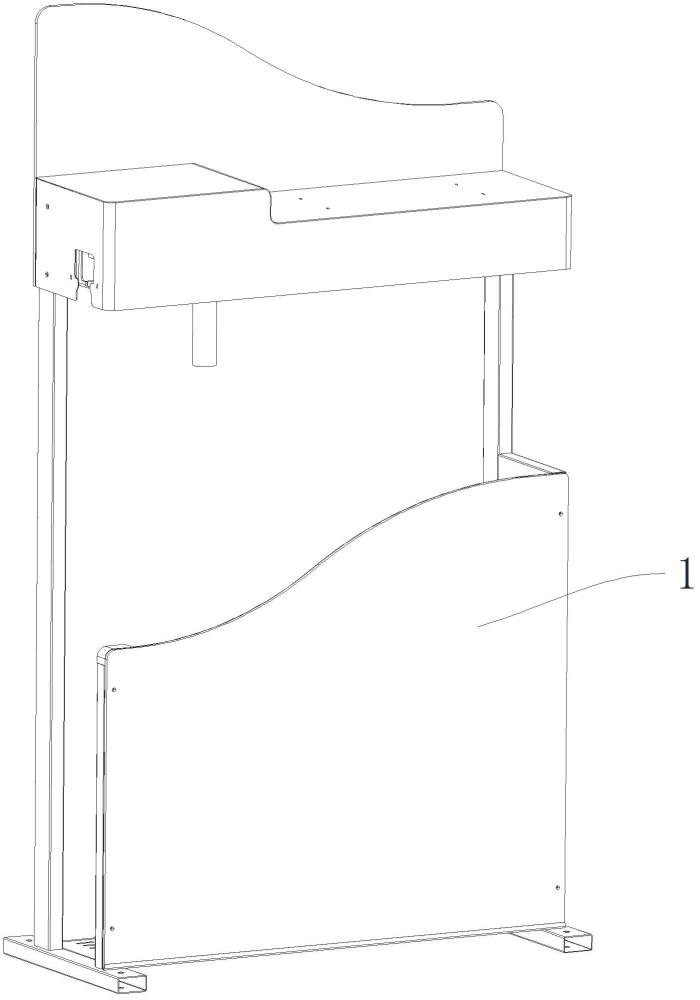

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种雨伞自助机，包括：机身、轨道和雨伞控制盒；轨道设置于所述机身顶部的一侧，所述轨道用于储存雨伞；雨伞控制盒设置于所述机身顶部且位于所述轨道的进出口处的上方，所述雨伞控制盒内设置有能够单向转动的控制轮，所述控制轮上设置有偏心设置的肋板，所述控制轮每次转动固定角度；当所述控制轮转动一次能够单向移动一把雨伞，当所述控制轮转动至分度自由度时不可回转。

3、该设计通过控制轮进行出伞、还伞操作能够有效的实现基础功能，通过偏心肋板设计能够有效的防止回拨偷盗情况的出现，通过每次固定转动至分度自由度时，不可回转能够极大的辅助偏心肋板出现回拨偷盗的情况出现。

4、本实用新型进一步设置为：所述控制轮的一侧抵接于所述雨伞控制盒内，所述控制轮的另一侧与所述雨伞控制盒弹性连接。

5、通过弹性连接能够实现控制轮的分度转动冗余，使其保证在转动的同时具备良好的分度识别度。

6、本实用新型进一步设置为：所述雨伞控制盒的一侧设置有分度定位环；所述控制轮包括十字轮部、分度轮部和棘轮部，所述分度轮部和所述棘轮部分别设置于所述十字轮部的两端，所述十字轮部的每个分度内均沿其轴向设置有若干均匀排列设置的肋板，所述分度轮部与所述分度定位环可转动的抵接，所述棘轮部与所述雨伞控制盒弹性连接。

7、通过分度定位环的设置和分度轮部的设置能够实现预设好的分度转动，实现转动一次即为预设分度。

8、本实用新型进一步设置为：所述肋板包括第一纵肋、平肋部和第二纵肋，所述第一纵肋的肋高低于所述第二纵肋的肋高，所述平肋部的平面相切于所述十字轮部的外周。

9、通过平肋部的设置能够限制伞柄部分的上下运动空间，而通过不同纵肋肋高的设置能够限制伞柄部分的左右运动空间，通过两个方向上的限位从而实现防止转动、扭动伞柄的盗伞行为。

10、本实用新型进一步设置为：所述十字轮部位于靠近所述轨道的分度的靠近机身进口的一侧为第一纵肋，所述十字轮部位于靠近处所述轨道的分度的远离机身进口处的一侧为第二纵肋。

11、通过将第一纵肋设置在外侧、第二纵肋设置在内侧能够实现出伞时的偏心效果，当伞柄还未回正时即完全出伞，十字轮部完全回正时完成锁死，实现防止利用自由度的冗余回正十字轮部，而出现的偷盗行为。

12、本实用新型进一步设置为：所述十字轮部自靠近棘轮部的一侧沿其轴向另一侧均匀阵列设置有肋板，所述肋板至少超过所述十字轮部轴向的二分之一。

13、肋板不完全覆盖十字轮部能够为感应部分预留拨片识别部分。

14、本实用新型进一步设置为：所述雨伞控制盒内对应所述棘轮部的一侧转动设置有棘爪，所述雨伞控制盒内设置有扭力电机，所述扭力电机的输出端设置有能够拨动所述棘爪的拨片。

15、通过扭力电机上设置的拨片对棘爪拨动从而实现暂时的松开棘轮部，从而实现出伞效果。

16、本实用新型进一步设置为：所述棘轮部至少为12齿。

17、12齿以下的棘轮部在出伞动作时自由度大于三十五度不能够完全防止偷盗行为。

18、本实用新型进一步设置为：所述分度轮和所述分度定位环的一周分四个为九十度的定位。

19、通过将转动一次分度轮转动角度限定在九十度能够最有效的防止偷盗行为的出现，并且保证良好的开模精度。

20、本实用新型进一步设置为：所述分度轮和所述分度定位环上设置有四个相互配合且相互啮合的定位齿。

21、通过定位齿的设置以及弹性设置让控制轮能够实现自动回正的效果。

22、综上所述，本实用新型具有以下有益效果：

23、本实用新型通过控制轮的单向转动及偏心肋板设计，有效防止了通过回拨控制轮进行偷盗的行为，提高了设备的安全性。

24、控制轮采用十字轮部、分度轮部和棘轮部的一体化设计，结合分度定位环，确保了每次转动角度的精确性，操作稳定可靠。

25、肋板采用不同高度的第一纵肋和第二纵肋配合平肋部，从多个方向限制伞柄运动，有效防止通过扭动、转动伞柄实施的偷盗。

26、通过扭力电机驱动棘爪控制棘轮部转动，实现出伞动作的精准控制，结构简单，响应迅速。

27、整体结构设计合理，防偷盗机制完善，在保证用户便捷使用的同时，显著降低了雨伞丢失率，具有良好的实用性和经济性。

1.一种雨伞自助机，其特征在于,包括：

2.根据权利要求1所述的一种雨伞自助机，其特征在于：所述控制轮的一侧抵接于所述雨伞控制盒内，所述控制轮的另一侧与所述雨伞控制盒弹性连接。

3.根据权利要求2所述的一种雨伞自助机，其特征在于：

4.根据权利要求3所述的一种雨伞自助机，其特征在于：所述肋板包括第一纵肋、平肋部和第二纵肋，所述第一纵肋的肋高低于所述第二纵肋的肋高，所述平肋部的平面相切于所述十字轮部的外周。

5.根据权利要求4所述的一种雨伞自助机，其特征在于：所述十字轮部位于靠近所述轨道的分度的靠近机身进口的一侧为第一纵肋，所述十字轮部位于靠近处所述轨道的分度的远离机身进口处的一侧为第二纵肋。

6.根据权利要求3所述的一种雨伞自助机，其特征在于：所述十字轮部自靠近棘轮部的一侧沿其轴向另一侧均匀阵列设置有肋板，所述肋板至少超过所述十字轮部轴向的二分之一。

7.根据权利要求3所述的一种雨伞自助机，其特征在于：所述雨伞控制盒内对应所述棘轮部的一侧转动设置有棘爪，所述雨伞控制盒内设置有扭力电机，所述扭力电机的输出端设置有能够拨动所述棘爪的拨片。

8.根据权利要求7所述的一种雨伞自助机，其特征在于：所述棘轮部至少为12齿。

9.根据权利要求3-8任一所述的一种雨伞自助机，其特征在于：所述分度轮和所述分度定位环的一周分四个九十度的定位。

10.根据权利要求9所述的一种雨伞自助机，其特征在于：所述分度轮和所述分度定位环上设置有四个相互配合且相互啮合的定位齿。
