一种可快速排出堵塞卡的便携终端的制作方法

本技术涉及金融终端，尤其涉及一种可快速排出堵塞卡的便携终端。

背景技术：

1、便携式金融终端是一种可以随身携带、用于完成金融交易的电子设备。它通常由银行、支付服务提供商或商户使用，能够在非固定场所(如户外、商户店内移动位置、上门服务等)为客户提供银行卡刷卡、插卡(芯片卡)或非接(挥卡、手机pay)等支付服务，由于体积较小，也常放置在终端场所桌面上使用，为金融服务者和用户提供便利。

2、对于能实现插卡支付功能的终端，其机体内均设有吸入式读卡模块，使用时，需要将卡插入插口内，然后被吸入至读卡模块进行识别，操作完成后再自动退卡。正常情况下，卡都是自动退出，但是由于设备故障，不可避免地也会遇到卡片在进出卡通道内堵塞的情况。常规的解决方案需要拆机解决，这种方式不仅时效慢，且拆机后容易造成内部其他结构受影响，因此有必要对现有的便携终端进行结构优化。

技术实现思路

1、本实用新型的目的是针对现有技术的不足之处而提出一种可快速排出堵塞卡的便携终端，无需完全拆开机壳，即可快速解决堵塞卡的排出问题，保证业务继续进行，尽可能地减小对其他内部结构有可能造成的影响。

2、实现本实用新型目的技术方案是：

3、一种可快速排出堵塞卡的便携终端，包括机体，所述机体为扁平的长方体状，内部设有吸入式读卡模块，所述吸入式读卡模块设有适用卡片进入的通道，所述通道的后端连通设有开口朝下的缺口，所述机体的正面设有连通所述通道的插卡口，底部设有正对所述缺口的通槽，所述通槽上可拆卸地覆盖有盖板。

4、进一步地，所述机体包括上壳和底座，所述吸入式读卡模块固定设于上壳和底座围成的容纳腔内，并与底座之间设有遮挡块，所述遮挡块为回形结构，并位于通槽和缺口的外周之间。

5、进一步地，所述遮挡块为海绵。

6、进一步地，所述遮挡块的内圈的形状和尺寸与缺口的形状和尺寸相同，且投影位于所述通槽内。

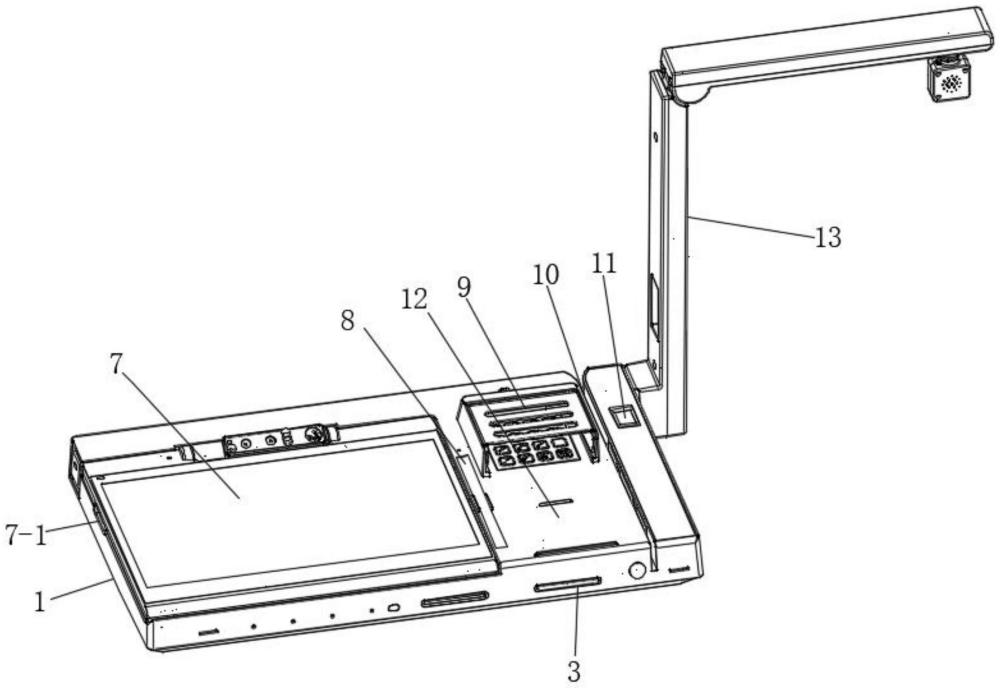

7、进一步地，所述机体的顶部设有凹槽，所述凹槽内设有触控屏，所述触控屏的前侧与机体转动连接。

8、进一步地，所述触控屏的侧边设有上凹口，所述机体的侧边设有下凹口，所述上凹口和下凹口对齐设置，形成翻转槽。

9、进一步地，所述触控屏的侧边设有笔槽，所述笔槽内卡设有触控笔。

10、进一步地，所述机体的顶部还设有键盘模块、二代身份证识别模块、磁卡识别模块和指纹识别模块，所述二代身份证识别模块与键盘模块对齐设置并位于所述触控屏的侧边，所述磁卡识别模块和指纹识别模块依次位于键盘模块的侧边。

11、进一步地，所述机体的侧边设有高拍仪，所述高拍仪与机体之间通过typec口连接。

12、采用了上述技术方案，本实用新型具有以下的有益效果：

13、(1)本实用新型对现有的便携终端进行结构优化，首先将吸入式读卡模块的底部开设缺口，缺口连通用于卡片通行的通道，再将机体的底部设置正对缺口的通槽，从而通过通槽即可看到卡在通道内的卡片；正常使用时，通槽被盖板覆盖，避免异物进入机体内部，当出现堵塞卡时，只需工作人员手指深入其中，依靠指尖反向推动卡片，即可完成手动退卡，操作方便，无需专业的维修人员操作，同时无需完全拆开机壳，保证业务继续进行，尽可能地减小对其他内部结构有可能造成的影响。

14、(2)本实用新型通过增设遮挡块，在盖板打开进行手动退卡时，能够防止异物进入机壳进一步保护内部结构。

15、(3)本实用新型的遮挡块采用海绵，起到良好的遮挡作用，同时制造成本低。

16、(4)本实用新型将遮挡块的尺寸设计成小于通槽并于缺口一致，起到手动退卡时引导退卡动作区域，同时海绵材质柔软，不会影响手指的退卡操作。

17、(5)本实用新型通过设置可翻转的触控屏，可实现水平放置及倾斜放置，使用更加灵活，给不同高度的使用者提供最优的视觉感受。

18、(6)本实用新型通过设置翻转槽，便于使用者自翻转槽处将触控屏与机体分离，便于触控屏的翻转操作。

19、(7)本实用新型通过增设触控笔，满足不同人群使用需求。

20、(8)本实用新型设有多种功能模块，能够满足更多的金融服务需求，应用场景广泛。

21、(9)本实用新型的高拍仪通过typec口与机体相连，实现可拆卸连接，一方面便于收纳，另一方面可根据用于需求选配，使用更加灵活。

1.一种可快速排出堵塞卡的便携终端，其特征在于：包括机体，所述机体为扁平的长方体状，内部设有吸入式读卡模块，所述吸入式读卡模块设有适用卡片进入的通道，所述通道的后端连通设有开口朝下的缺口，所述机体的正面设有连通所述通道的插卡口，底部设有正对所述缺口的通槽，所述通槽上可拆卸地覆盖有盖板。

2.根据权利要求1所述的一种可快速排出堵塞卡的便携终端，其特征在于：所述机体包括上壳和底座，所述吸入式读卡模块固定设于上壳和底座围成的容纳腔内，并与底座之间设有遮挡块，所述遮挡块为回形结构，并位于通槽和缺口的外周之间。

3.根据权利要求2所述的一种可快速排出堵塞卡的便携终端，其特征在于：所述遮挡块为海绵。

4.根据权利要求3所述的一种可快速排出堵塞卡的便携终端，其特征在于：所述遮挡块的内圈的形状和尺寸与缺口的形状和尺寸相同，且投影位于所述通槽内。

5.根据权利要求1所述的一种可快速排出堵塞卡的便携终端，其特征在于：所述机体的顶部设有凹槽，所述凹槽内设有触控屏，所述触控屏的前侧与机体转动连接。

6.根据权利要求5所述的一种可快速排出堵塞卡的便携终端，其特征在于：所述触控屏的侧边设有上凹口，所述机体的侧边设有下凹口，所述上凹口和下凹口对齐设置，形成翻转槽。

7.根据权利要求5所述的一种可快速排出堵塞卡的便携终端，其特征在于：所述触控屏的侧边设有笔槽，所述笔槽内卡设有触控笔。

8.根据权利要求5所述的一种可快速排出堵塞卡的便携终端，其特征在于：所述机体的顶部还设有键盘模块、二代身份证识别模块、磁卡识别模块和指纹识别模块，所述二代身份证识别模块与键盘模块对齐设置并位于所述触控屏的侧边，所述磁卡识别模块和指纹识别模块依次位于键盘模块的侧边。

9.根据权利要求5所述的一种可快速排出堵塞卡的便携终端，其特征在于：所述机体的侧边设有高拍仪，所述高拍仪与机体之间通过typec口连接。
