一种自助式台球室智能管理装置的制作方法

本技术涉及台球设备管理，尤其涉及一种自助式台球室智能管理装置。

背景技术：

1、随着共享经济模式的普及和人们对休闲娱乐需求的日益增长，自助式服务设施在各类商业场所中得到了广泛应用。在台球室这类娱乐场所中，台球、球杆等配套器材的管理是日常运营的重要环节。

2、目前，绝大多数台球室仍然采用传统的人工管理模式，即由服务人员负责器材的登记、发放、回收和计费。这种模式在运营高峰期容易导致服务响应不及时，增加了用户的等待时间；同时，它高度依赖人工，不仅产生了持续的人力成本，也使得台球室难以实现二十四小时不间断的自助式运营，限制了营业时间和盈利空间。

3、为了提升运营效率，一些场所尝试引入简单的储物柜，但这些储物柜通常功能单一，无法与线上支付和用户认证系统联动，并未真正实现无人化管理。更重要的是，台球作为质地坚硬且表面光洁的精密器材，在柜体搬运、开关门冲击或意外碰撞时，极易因剧烈晃动而相互碰撞或撞击柜壁，导致表面产生划痕、凹痕甚至裂纹，严重影响其使用寿命和比赛的公平性。现有通用的储物设备普遍缺乏针对台球这类特殊器材的有效缓冲保护机制。

4、因此，本实用新型提出一种自助式台球室智能管理装置，来解决现有技术的不足。

技术实现思路

1、针对现有技术中，台球室设备管理存在的严重依赖人工、运营效率低下，以及在自助存取过程中普遍缺乏对台球器材有效缓冲保护机制的问题，本实用新型旨在提供一种结构经过改良的、能够有效解决上述问题的自助式台球室智能管理装置。

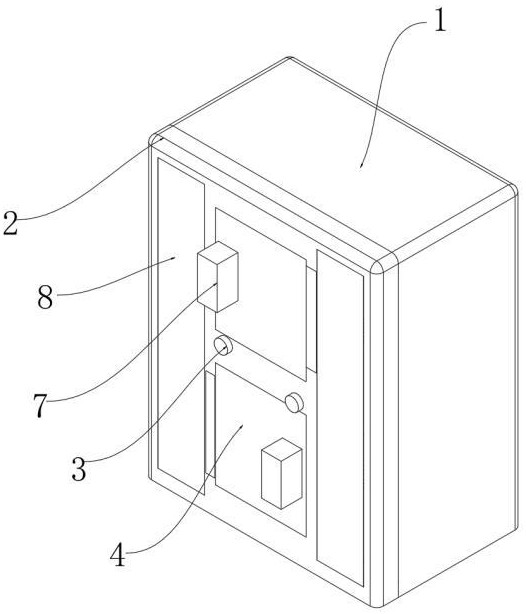

2、本实用新型提供一种自助式台球室智能管理装置，包括柜体、与柜体转动连接的柜门、开设于柜门上的开关门一和开关门二；以及设置于开关门一内侧的限位机构、固定于柜体内部的固定板和安装于固定板下方的缓冲机构。

3、其中，限位机构包括电推板、转动板、移动板、阻尼杆一以及弹簧一；电推板固定于开关门一内壁，转动板以其中部为支点转动连接于开关门一，其一端与电推板的输出推杆活动连接，另一端与移动板的一端转动连接；移动板可滑动地穿设于开关门一；弹簧一和阻尼杆一并排设置，其两端分别连接于移动板和开关门一的内壁。

4、优选的，移动板的自由端与开关门二的内侧壁通过可脱离地卡接的方式进行组合；缓冲机构包括外壳、缓冲板、弹簧二和阻尼杆二；缓冲板可在外壳内沿竖直方向滑动地设置，弹簧二和阻尼杆二连接于缓冲板底面与外壳底面之间。

5、优选的，所述自助式台球室智能管理装置还包括按钮，按钮设置于开关门一的外表面，并通过导线电连接于电推板，为用户提供了一个直观的开锁触发界面。

6、优选的，所述自助式台球室智能管理装置还包括固定块，固定块固定于开关门一与开关门二之间的相邻外侧壁，结构便于用户在解锁后施加拉力，同步打开两扇门，提升了操作的便捷性。

7、优选的，所述缓冲板的顶面开设有用于承托台球的弧形凹槽，凹槽的曲面设计能够与台球表面良好贴合，有效防止台球在静态存放时发生不必要的滚动。

8、优选的，所述阻尼杆二同轴地设置于弹簧二的内部，这种紧凑的结构布局减小了缓冲机构的整体尺寸，提高了柜体内部空间的利用率。

9、优选的，所述柜门的外表面上设有用于扫码验证的二维码，作为用户身份认证和启动租用流程的入口，是实现智能化、自助化管理的关键环节。

10、优选的，所述开关门一的内壁上开设有用于引导移动板滑动的导向槽，导向槽为移动板的往复运动提供了精确的轨迹约束，确保了解锁和上锁动作的顺畅与可靠。

11、优选的，所述开关门一和所述开关门二均通过铰链与柜门转动连接，这种成熟的连接方式保证了门扇开合的灵活性和耐用性。

12、本实用新型具有如下有益效果：

13、1.本实用新型，通过设置由电推板、转动板和移动板联动的限位机构，并配合扫码认证及按钮触发的控制方式，解决了现有台球室设备管理依赖人工、效率低下且无法全天候服务的问题，达到了无人化自助管理、降低运营成本并提升用户便利性的技术效果。

14、2.本实用新型，通过在柜体内部设置由缓冲板、弹簧和阻尼杆组成的缓冲机构，解决了现有储物柜在搬运或开关门震动时无法有效保护内部易损器材的问题，达到了对存放的台球进行有效减震、防止其因碰撞而损坏、延长器材使用寿命的技术效果。

15、3.本实用新型，通过将限位机构的移动板设计为可脱离地卡接于开关门二，实现了对两扇门的同时锁定与解锁，并集成弹簧和阻尼杆以自动复位上锁，解决了传统电控锁结构复杂或功能单一的问题，达到了结构紧凑、动作可靠且能自动完成闭锁、增强装置安全性的技术效果。

16、4.本实用新型，通过将开关门、按钮和二维码集成于柜门之上，并将缓冲机构模块化安装于柜体内部，解决了传统设备布局分散、空间利用率不高的问题，达到了整体结构集成度高、外形简洁美观、便于标准化生产与维护的技术效果。

1.一种自助式台球室智能管理装置，包括柜体（1）；

2.根据权利要求1所述的自助式台球室智能管理装置，其特征在于，包括固定于所述柜体（1）内部的固定板（9），所述缓冲机构（6）安装于所述固定板（9）的下方，所述缓冲机构（6）包括外壳（61）、可在所述外壳（61）内沿竖直方向滑动的缓冲板（62），以及连接于所述缓冲板（62）底面与所述外壳（61）底面之间的弹簧二（64）和阻尼杆二（63）。

3.根据权利要求1所述的自助式台球室智能管理装置，其特征在于，所述装置还包括按钮（3），所述按钮（3）设置于所述开关门一（4）的外表面，且所述按钮（3）通过导线电连接于所述电推板（51）。

4.根据权利要求1所述的自助式台球室智能管理装置，其特征在于，所述装置还包括固定块（7），所述固定块（7）固定于所述开关门一（4）与所述开关门二（8）之间的相邻外侧壁。

5.根据权利要求2所述的自助式台球室智能管理装置，其特征在于，所述缓冲板（62）的顶面开设有用于承托台球的弧形凹槽。

6.根据权利要求2所述的自助式台球室智能管理装置，其特征在于，所述阻尼杆二（63）同轴地设置于所述弹簧二（64）的内部。

7.根据权利要求1所述的自助式台球室智能管理装置，其特征在于，所述柜门（2）的外表面上设有用于扫码验证的二维码。

8.根据权利要求1所述的自助式台球室智能管理装置，其特征在于，所述开关门一（4）的内壁上开设有用于引导所述移动板（53）滑动的导向槽。

9.根据权利要求1所述的自助式台球室智能管理装置，其特征在于，所述开关门一（4）和所述开关门二（8）均通过铰链与所述柜门（2）转动连接。
