一种入钞装置及现金循环处置设备的制作方法

本发明涉及金融设备，尤其涉及一种入钞装置及现金循环处置设备。

背景技术：

1、相关技术提供的入钞装置包括机架及设置于机架的支撑部、踢钞辊及压钞板，机架设有入钞口，沿入钞方向，支撑部和踢钞辊位于入钞口的上游，支撑部用于支撑用户放入的纸币，踢钞辊用于驱动由支撑部支撑的纸币进入入钞口，压钞板与机架活动连接，压钞板能相对机架运动具有放钞位置，当需要放置钞票时，使压钞板沿远离踢钞辊的方向运动至放钞位置，以使压钞板与踢钞辊之间形成放钞空间，当用户将钞票堆叠于放钞空间后，使压钞板脱离放钞位置并向靠近踢钞辊的方向运动，压钞板将纸币压向踢钞辊，使踢钞辊能驱动纸币进入入钞口。

2、为保证放钞空间足够大，需要压钞板具有足够大的活动空间，由于机架内的安装空间受限，这就需要压钞板沿入钞方向的尺寸小于纸币的尺寸，造成压钞板对纸币的按压面积较小，当堆叠于放钞空间的纸币存在弯折的不规则的纸币时，压钞板可能无法可靠地按压不规则的纸币，使不规则的纸币容易进入压钞板背离踢钞辊的一侧，不规则的纸币容易卡塞于压钞板，影响了入钞可靠性。

技术实现思路

1、本发明的目的在于：提供一种入钞装置及现金循环处置设备，以避免不规则纸币卡塞于压钞板，并提高入钞装置的入钞可靠性。

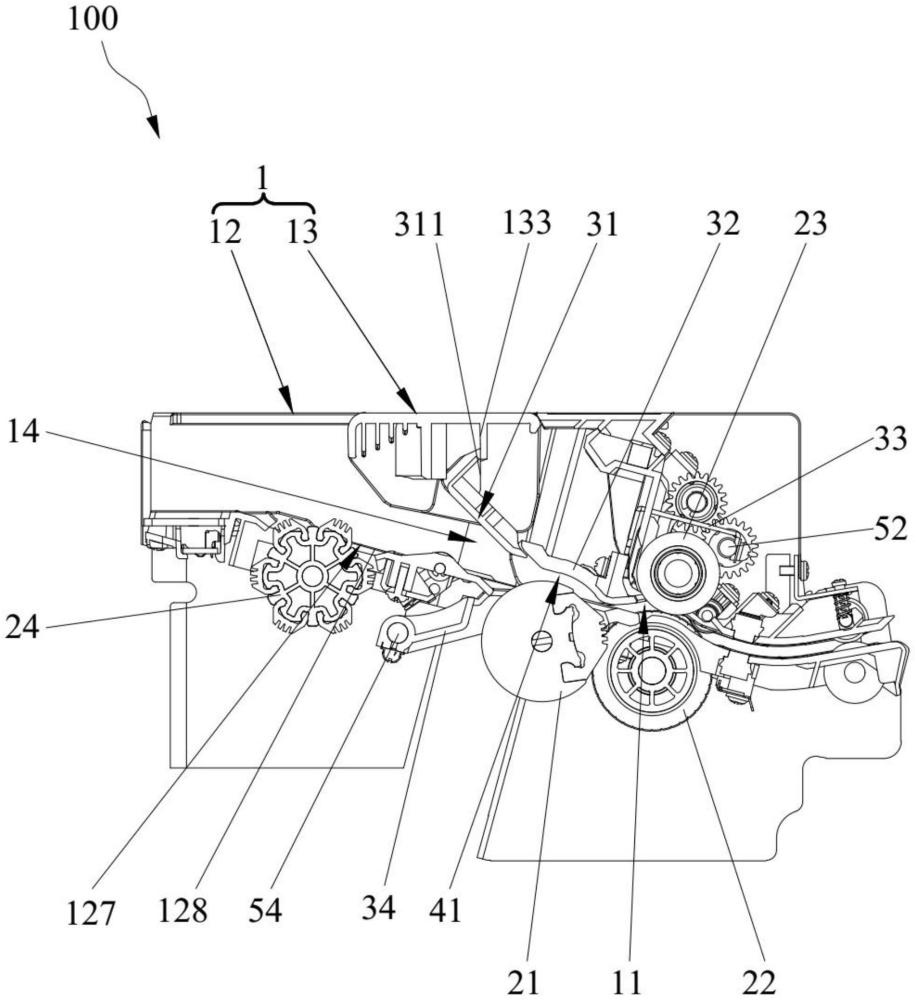

2、一方面，本发明提供一种入钞装置，该入钞装置包括入钞口、机架，以及均设置于所述机架的踢钞辊、挡钞板和压钞板，沿入钞方向，所述踢钞辊位于所述入钞口的上游，所述踢钞辊用于驱动与其接触的纸币进入所述入钞口；

3、所述压钞板与所述机架活动连接，所述压钞板能相对机架运动具有放钞位置，当所述压钞板位于所述放钞位置时，所述压钞板与所述踢钞辊间隔设定距离，且所述压钞板和所述踢钞辊之间形成放置纸币的放钞空间，所述压钞板被配置为始终具有脱离所述放钞位置并靠近所述踢钞辊的运动趋势，以将纸币压向所述踢钞辊；

4、所述机架还包括用于支撑纸币的支撑部，沿所述入钞方向，所述支撑部位于所述入钞口的上游，且所述挡钞板与所述支撑部相对设置，且所述挡钞板与所述机架活动连接，所述挡钞板能够相对所述机架运动并靠近或远离所述支撑部，所述挡钞板用于引导纸币进入所述放钞空间以阻止纸币进入所述压钞板背离所述踢钞辊的一侧。

5、作为入钞装置的优选技术方案，沿所述入钞方向，所述挡钞板位于所述压钞板的上游，或者所述挡钞板与所述压钞板沿所述入钞方向部分重叠。

6、作为入钞装置的优选技术方案，所述压钞板沿靠近所述踢钞辊的方向运动时具有依次设置的预设位置和极限位置，所述预设位置为放置于所述放钞空间的纸币的总厚度达到设定值时所述压钞板所在的位置，所述极限位置为所述放钞空间内未放置纸币时所述压钞板所在的位置；

7、在所述压钞板由所述预设位置运动至所述极限位置的过程中，所述挡钞板与所述压钞板沿纸币的厚度方向始终衔接配合。

8、作为入钞装置的优选技术方案，所述挡钞板和所述压钞板两者中的一者包括插槽，所述挡钞板和所述压钞板两者中的另一者包括插接部，当所述挡钞板与所述压钞板沿所述纸币的厚度方向衔接配合时，所述插接部与所述插槽插接。

9、作为入钞装置的优选技术方案，所述挡钞板的第一端与所述机架枢接，所述挡钞板能相对所述机架转动并靠近或远离所述支撑部，所述压钞板的第一端与所述机架枢接，且所述压钞板能相对所述机架转动并位于所述放钞位置或脱离所述放钞位置，当所述挡钞板与所述压钞板沿所述入钞方向部分重叠时，沿所述入钞方向，所述挡钞板的第一端位于所述压钞板的第一端的上游，且所述挡钞板的第二端位于所述压钞板的第二端的下游。

10、作为入钞装置的优选技术方案，所述机架包括架体，以及与所述架体枢接的盖体，所述盖体能够相对所述架体转动且具有打开位置和关闭位置，所述挡钞板的第一端与所述盖体枢接；

11、当所述盖体位于所述关闭位置时，所述盖体与所述支撑部相对，所述盖体和所述支撑部之间形成供纸币进入所述放钞空间的进入通道，且所述挡钞板与所述压钞板沿所述入钞方向部分重叠，当所述盖体位于所述打开位置时，所述进入通道被打开，且所述挡钞板与所述压钞板沿所述入钞方向分离。

12、作为入钞装置的优选技术方案，所述机架还包括位于所述入钞口上方的侧壁，所述侧壁和所述压钞板两者中的一者包括插接筋，所述侧壁和所述压钞板两者中的另一者设有凹槽，所述插接筋与所述凹槽插接配合。

13、作为入钞装置的优选技术方案，所述挡钞板被配置为始终具有靠近所述支撑部的运动趋势，且当所述压钞板位于所述放钞位置时，所述压钞板与所述挡钞板沿纸币的厚度方向分离。

14、作为入钞装置的优选技术方案，所述挡钞板相对所述机架具有初始位置，所述入钞装置还包括第一弹性件，所述第一弹性件使所述挡钞板始终具有沿靠近所述支撑部的方向运动至所述初始位置的趋势；

15、所述机架还包括位于所述入钞口上方的基准部，所述入钞装置还包括输送辊和托钞板，沿所述入钞方向，所述输送辊设置于所述踢钞辊的上游，所述托钞板与所述机架活动连接，所述托钞板具有用于支撑纸币的托钞面，所述托钞面设有避让槽，所述托钞板能相对所述机架运动而具有抬起位置和避让位置，当所述托钞板位于所述抬起位置时，所述托钞面凸出于所述支撑部，所述踢钞辊位于所述托钞面的下方，所述输送辊被配置为驱动纸币沿所述托钞板向所述基准部移动，以使纸币沿所述基准部对齐，当所述托钞板位于所述避让位置时，所述踢钞辊的部分穿过所述避让槽并凸出于所述托钞面，所述踢钞辊被配置为驱动纸币进入所述入钞口，当所述托钞板位于所述抬起位置且所述挡钞板位于所述初始位置时，所述挡钞板与所述托钞面间隔设置。

16、本发明提供的一种入钞装置至少具备以下有益效果：

17、该入钞装置包括入钞口、机架，以及均设置于所述机架的踢钞辊、挡钞板和压钞板，沿入钞方向，踢钞辊位于入钞口的上游，踢钞辊用于驱动与其接触的纸币进入入钞口；压钞板与机架活动连接，压钞板能相对机架运动具有放钞位置，当压钞板位于放钞位置时，压钞板与踢钞辊间隔设定距离，且压钞板和踢钞辊之间形成放置纸币的放钞空间，压钞板被配置为始终具有脱离放钞位置并靠近踢钞辊的运动趋势，以将纸币压向踢钞辊；机架还包括用于支撑纸币的支撑部，沿入钞方向，支撑部位于入钞口的上游，且挡钞板与支撑部相对设置，且挡钞板与机架活动连接，挡钞板能够相对机架运动并靠近或远离支撑部，挡钞板用于引导纸币进入放钞空间以阻止纸币进入压钞板背离踢钞辊的一侧。当需要放置钞票时，使压钞板运动至放钞位置，用户将纸币放置于压钞板和踢钞辊之间的放钞空间，并且在用户放钞的过程中，能够通过挡钞板引导纸币进入放钞空间并阻止纸币进入压钞板背离踢钞辊的一侧，放钞完毕后，压钞板脱离放钞位置并靠近踢钞辊，使纸币被夹持于压钞板和踢钞辊之间，避免了不规则纸币卡塞于压钞板，且提高了入钞装置的入钞可靠性。

18、另一方面，本发明提供一种现金循环处理设备，包括上述任一方案中的入钞装置。

19、本发明提供的一种现金循环处理设备至少具备以下有益效果：

20、该现金循环处理设备包括上述入钞装置，能够避免放钞过程中不规则纸币进入压钞板背离踢钞辊的一侧，提升入钞装置的入钞可靠性。
