一种具有过滤功能的室外雨水收集装置的制作方法

本技术涉及雨水回收利用相关，具体涉及一种具有过滤功能的室外雨水收集装置。

背景技术：

1、雨水收集井是城市排水系统的重要组成部分，能够有效地收集来自道路、广场、屋顶等区域的雨水径流，减轻城市排水系统的压力，避免雨水在地表大量积聚造成积水和内涝,在降雨量大时储存多余的雨水，起到调节雨水流量的作用，然后在后续需要时将储存的雨水用于绿化灌溉、道路冲洗、洗车等非饮用水用途，实现雨水的资源化利用，节约水资源。

2、现有公告号为cn222962215u的专利公开了一种道路雨水收集渗透井，包括井筒和井盖，所述井筒的底部固定连接有排污管，所述排污管的外壁顶端固定连接有连接块一，所述连接块一的顶部转动连接有管盖，所述连接块一的右侧固定连接有转杆一，所述管盖的右侧固定连接有转杆一，所述管盖的顶部固定连接有多个拉绳，多个所述拉绳的另一端均固定连接有浮漂，所述管盖的顶部固定连接有配重块，所述井筒的底部固定连接有稳定座，所述稳定座的顶部开设有凹槽一，所述凹槽一的顶部固定连接有管盖和连接块一。本实用新型中，浮漂移动时带动着拉绳拉动管盖打开，将沉淀在底部的杂质和污水通过排污管排出，防止堵塞并减少对雨水的污染。该专利中，当井筒内水位上升时，会带动浮漂移动，浮漂移动时带动着拉绳拉动管盖打开，将沉淀在底部的杂质和污水通过排污管排出，但是当雨水通过井盖的渗水孔二涌入井筒时，水流的冲击力易裹挟路面的石子、泥沙等固态杂质一同进入。这些杂质随雨水下落至滤网上时，可能因颗粒直径与网孔匹配度不佳而发生堵塞，较大的石子可能直接卡滞在网孔处形成物理阻隔，细小的泥沙则会在网孔表面逐渐堆积，缩小有效过水面积，在一定程度上影响滤网的过滤效率，可能会导致雨水渗透速度下降，雨水堆积在滤网上无法向下流动，导致需要频繁清理滤网。

技术实现思路

1、本实用新型为了解决现有技术存在技术问题的一种或几种，提供了一种具有过滤功能的室外雨水收集装置。

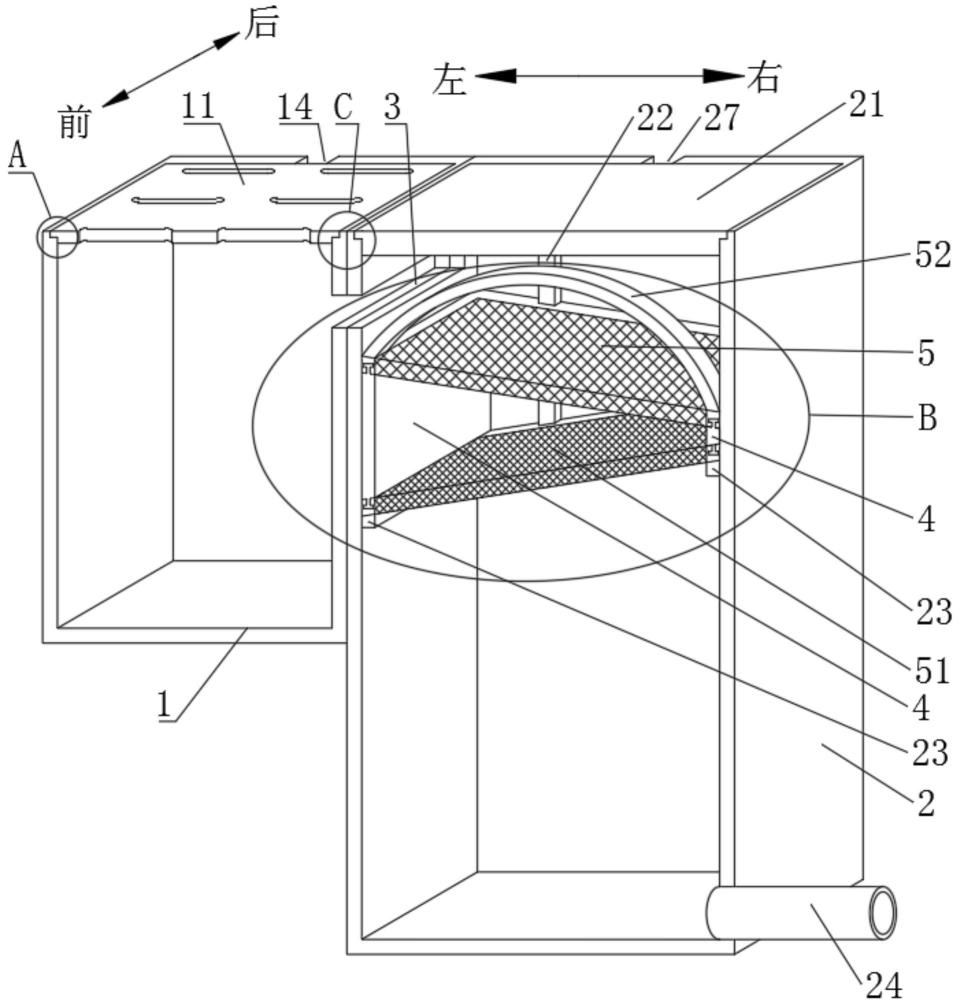

2、本实用新型解决上述技术问题的技术方案如下：本实用新型提供了一种具有过滤功能的室外雨水收集装置，包括沉淀箱和收集过滤箱，所述沉淀箱的一侧壁固定在所述收集过滤箱的一侧壁上且上部通过溢流口连通，所述沉淀箱的上端敞口结构与所述收集过滤箱的上端敞口结构平齐；所述沉淀箱的上端敞口结构处可拆卸安装有初滤盖，所述收集过滤箱的上端敞口结构处可拆卸安装有封闭盖；所述收集过滤箱内设有过滤网板组件，所述收集过滤箱的内侧壁上设有竖直布置的导向杆，所述过滤网板组件的一侧边缘处设有导向口，所述过滤网板组件通过导向口滑动连接在所述导向杆上且能够限位在所述收集过滤箱的上半部分内侧壁上，所述过滤网板组件位于所述溢流口的下方。

3、本实用新型的有益效果是：本实用新型的具有过滤功能的室外雨水收集装置，通过设置沉淀箱和收集过滤箱，雨水先通过初滤盖，对雨水中掺杂的较大体积杂物进行初步拦截，雨水进入沉淀箱后，会在沉淀箱内经历一段缓冲与沉降过程，当沉淀箱水位线逐渐上升至预设高度时，雨水才会从溢流口溢流到收集过滤箱内，在这段缓冲沉降时间内，雨水中含有的石子和泥沙会沉降到沉淀箱底部形成沉淀层，能够有效降低后续流入收集过滤箱内雨水的含泥沙量，为后续过滤网板组件的过滤减轻负担。溢流进入收集过滤箱内的雨水经过过滤网板组件的过滤，可对雨水中的细小颗粒杂质进行进一步过滤，在一定程度上，避免泥沙堵塞网板网孔，解决了需要工作人员频繁清理网板的问题。

4、在上述技术方案的基础上，本实用新型还可以做如下改进。

5、进一步，所述过滤网板组件包括第一网板和第二网板，所述第一网板位于所述第二网板的上方，所述第一网板的孔径大于所述第二网板的孔径，所述第一网板的左右两端与所述第二网板的左右两端分别通过插接板连接。

6、采用上述进一步方案的有益效果是：通过设置两个网板，且将两个网板左右两端通过插接板进行插接固定，方便对两个网板分别进行拆装清理。

7、进一步，所述第一网板的左右两端下表面均设有前后贯通的第一插接槽，所述第二网板的左右两端上表面均设有前后贯通的第二插接槽，所述插接板的上下两端分别设有第一插接条和第二插接条，所述第一插接条能够适配插接在对应的所述第一插接槽内，所述第二插接条能够适配插接在对应的所述第二插接槽内。

8、采用上述进一步方案的有益效果是：通过设置插接条和插接槽，方便插接板与网板进行拆装，便于后续对网板进行清理。

9、进一步，所述第一插接条和第二插接条均为t型条，所述第一插接槽和第二插接槽均为t型槽。

10、采用上述进一步方案的有益效果是：通过设置t型条和t型槽，使网板与插接板的装配稳定可靠。

11、进一步，所述第一网板和第二网板均倾斜布置且倾斜方向相反。

12、采用上述进一步方案的有益效果是：第一网板和第二网板倾斜布置，当雨水冲刷到网板表面时，水流能够沿网板板面滑落到网板较低位置的集渣区域，而非直接堵塞在网孔处，这在一定程度上也避免了网板网孔堵塞的问题。

13、进一步，所述第一网板的左端和右端均前后水平延伸，所述第一网板的左端高于第一网板的右端；所述第二网板的左端和右端均前后水平延伸，所述第二网板的左端低于第二网板的右端。

14、采用上述进一步方案的有益效果是：可将经过网板过滤的杂质分别集中在两个网板的相反位置，使过滤更顺畅稳定。

15、进一步，所述收集过滤箱的内侧壁上固定有限位条，所述过滤网板组件的下表面适配抵接在所述限位条上进行限位。

16、采用上述进一步方案的有益效果是：通过设置限位条，可使过滤网板组件抵接在限位上，方便过滤网板组件在收集过滤箱内的插拔。

17、进一步，所述过滤网板组件的周侧边与所述收集过滤箱的内侧壁适配贴合。

18、采用上述进一步方案的有益效果是：避免雨水不经过过滤从过滤网板组件周侧漏到收集过滤箱内。

19、进一步，所述过滤网板组件的上表面固定有提拉把手。

20、采用上述进一步方案的有益效果是：通过设置提拉把手，方便过滤网板组件从收集过滤箱内提拉插拔。

21、进一步，所述收集过滤箱背离所述沉淀箱的一侧底部连接有排水管，所述排水管上设有排水阀；所述沉淀箱的底部高于所述收集过滤箱的底部。

22、采用上述进一步方案的有益效果是：通过设置排水管，方便将经过过滤的雨水从收集过滤箱底部排出。

1.一种具有过滤功能的室外雨水收集装置，其特征在于，包括沉淀箱和收集过滤箱，所述沉淀箱的一侧壁固定在所述收集过滤箱的一侧壁上且上部通过溢流口连通，所述沉淀箱的上端敞口结构与所述收集过滤箱的上端敞口结构平齐；所述沉淀箱的上端敞口结构处可拆卸安装有初滤盖，所述收集过滤箱的上端敞口结构处可拆卸安装有封闭盖；所述收集过滤箱内设有过滤网板组件，所述收集过滤箱的内侧壁上设有竖直布置的导向杆，所述过滤网板组件的一侧边缘处设有导向口，所述过滤网板组件通过导向口滑动连接在所述导向杆上且能够限位在所述收集过滤箱的上半部分内侧壁上，所述过滤网板组件位于所述溢流口的下方。

2.根据权利要求1所述一种具有过滤功能的室外雨水收集装置，其特征在于，所述过滤网板组件包括第一网板和第二网板，所述第一网板位于所述第二网板的上方，所述第一网板的孔径大于所述第二网板的孔径，所述第一网板的左右两端与所述第二网板的左右两端分别通过插接板连接。

3.根据权利要求2所述一种具有过滤功能的室外雨水收集装置，其特征在于，所述第一网板的左右两端下表面均设有前后贯通的第一插接槽，所述第二网板的左右两端上表面均设有前后贯通的第二插接槽，所述插接板的上下两端分别设有第一插接条和第二插接条，所述第一插接条能够适配插接在对应的所述第一插接槽内，所述第二插接条能够适配插接在对应的所述第二插接槽内。

4.根据权利要求3所述一种具有过滤功能的室外雨水收集装置，其特征在于，所述第一插接条和第二插接条均为t型条，所述第一插接槽和第二插接槽均为t型槽。

5.根据权利要求2所述一种具有过滤功能的室外雨水收集装置，其特征在于，所述第一网板和第二网板均倾斜布置且倾斜方向相反。

6.根据权利要求5所述一种具有过滤功能的室外雨水收集装置，其特征在于，所述第一网板的左端和右端均前后水平延伸，所述第一网板的左端高于第一网板的右端；所述第二网板的左端和右端均前后水平延伸，所述第二网板的左端低于第二网板的右端。

7.根据权利要求1所述一种具有过滤功能的室外雨水收集装置，其特征在于，所述收集过滤箱的内侧壁上固定有限位条，所述过滤网板组件的下表面适配抵接在所述限位条上进行限位。

8.根据权利要求1所述一种具有过滤功能的室外雨水收集装置，其特征在于，所述过滤网板组件的周侧边与所述收集过滤箱的内侧壁适配贴合。

9.根据权利要求1所述一种具有过滤功能的室外雨水收集装置，其特征在于，所述过滤网板组件的上表面固定有提拉把手。

10.根据权利要求1所述一种具有过滤功能的室外雨水收集装置，其特征在于，所述收集过滤箱背离所述沉淀箱的一侧底部连接有排水管，所述排水管上设有排水阀；所述沉淀箱的底部高于所述收集过滤箱的底部。
