一种用于超深层钻杆作业的疏浚船的制作方法

本发明涉及疏浚设备，具体涉及一种用于超深层钻杆作业的疏浚船。

背景技术：

1、疏浚船是用于河道、湖泊及港口航道疏浚工程中的重要装备。现有的常规疏浚船有搅吸船、射流船和钻杆船，搅吸船和射流船这两种船主要用于表面淤积物的处理，钻杆船则用于深层淤积物的处理。钻杆船直接下钻，对河道、湖泊的深层进行清淤，不会对表面淤积的淤泥造成扰动，对环境的破坏较小。

2、但随着钻杆船钻杆的进一步加长，钻杆在使用过程中发现，钻杆越长，钻杆内抽淤积物需要向上移动的抽吸扬程就越高，尤其在钻进的初期，钻杆绝大部分位于水面上部，需要向上抽吸的扬程几乎与钻杆长度相等，而通过抽吸的方式向上抽吸的扬程最多不会超过十米，即抽吸管内完全为真空状态时，抽吸的扬程为十米。因此限制了钻杆的进一步加长。而如果通过泵送的方式，钻杆头部因为体积小，无法安装现有的常规的泵送设备。

3、综上所述，急需一种用于超深层钻杆作业的疏浚船以解决或者至少部分解决现有技术中存在的问题。

技术实现思路

1、本发明目的在于提供一种用于超深层钻杆作业的疏浚船，旨在解决现有的结构限制了钻杆的进一步加长的问题，具体技术方案如下：

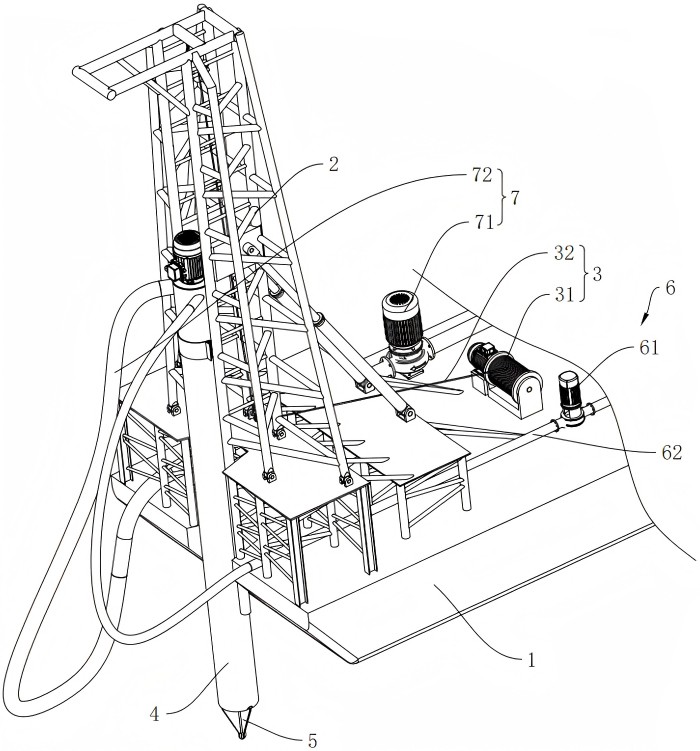

2、一种用于超深层钻杆作业的疏浚船，包括船体、撑架、驱动组件、钻杆筒体、搅动组件、喷射组件和抽吸组件，撑架沿高度方向布置，且固定连接在船体的一端，钻杆筒体沿高度方向滑动地布置在撑架上；

3、驱动组件安装在船体上，且驱动组件用于驱动钻杆筒体沿高度方向上下移动；

4、搅动组件安装在钻杆筒体上，用于对钻杆筒体下端进行钻进和搅动；

5、抽吸组件包括抽吸泵和抽吸管，抽吸管的进水端伸入钻杆筒体内，且延伸到钻杆筒体的下端，抽吸管的出水端与抽吸泵连通；

6、喷射组件包括泵送件、泵送管和喷水管，泵送管的出水端伸入钻杆筒体内，且延伸到钻杆筒体的下端，泵送管的进水端与泵送件连通；

7、喷水管的第一端与泵送管连通，喷水管的第二端伸入抽吸管内，且喷水管的第二端朝向抽吸管的出水端设置；

8、喷水管设置多根，多根喷水管沿抽吸管轴线间隔分布。

9、优选地，喷水管的出水端设置直径逐渐变小的缩口。

10、优选地，抽吸管内设置缩口部，缩口部布置为上下两端直径大，中间直径小的中部缩口结构，缩口部设置多个，多个缩口部与多根喷水管一一对应布置，缩口部的中部缩口结构与喷水管的出水端处相对应。

11、优选地，喷水管包括引水段、浮力控制件和喷水段，引水段的第一端与泵送管连通，引水段的第二端平行于钻杆筒体，且沿钻杆筒体延伸布置；

12、喷水段的第一端伸入抽吸管内，喷水段的第二端平行于引水段的第二端，且沿引水段的第二端同向延伸布置；

13、浮力控制件的第一端滑动套接在引水段的第二端上，浮力控制件的第二端滑动套接在喷水段的第二端上，浮力控制件在浮力作用下由下向上滑动，控制引水段和喷水段由连通转变为关闭。

14、优选地，浮力控制件包括h型管、浮筒和配重块，h型管的第一端滑动套接在引水段的第二端，h型管的第二端滑动套接在喷水段的第二端，浮筒和配重块固定连接在h型管的中部。

15、优选地，浮力控制件还包括密封套，引水段上设有两个定位挡环，两个定位挡环分别布置在h型管的上下两侧，且两个定位挡环固定连接在引水段的第二端上；

16、密封套设置两组，其中一组密封套对应引水段设置，另外一组密封套对应喷水段设置；

17、每一组密封套包括两个密封套，与引水段对应的一组密封套中，其中一个密封套布置在h型管上部，且密封套套接在引水段上，密封套的下端与h型管上端固定连接，密封套的上端与引水段固定连接；另一个密封套布置在h型管下部，密封套套接在引水段上，密封套的上端与h型管下端固定连接，密封套的下端与引水段固定连接；

18、与喷水段对应的一组密封套中，其中一个密封套布置在h型管上部，且密封套套接在喷水段上，密封套的下端与h型管上端固定连接，密封套的上端与喷水段固定连接；另一个密封套布置在h型管下部，密封套套接在喷水段上，密封套的上端与h型管下端固定连接，密封套的下端与喷水段固定连接。

19、优选地，浮力控制件还包括密封环，密封环设置两组，其中一组布置在h型管与引水段之间，以对h型管与引水段之间进行密封；

20、另一组布置在h型管与喷水段之间，以对h型管与喷水段之间进行密封。

21、优选地，喷射组件还包括滑套、弹性件和拉杆，泵送管的出水端侧壁上设有喷射孔，滑套滑动套接在泵送管外周，以打开或关闭喷射孔；

22、泵送管外周设有定位凸台，定位凸台设置在滑套上方，弹性件套设在泵送管外周，且弹性件的上端连接在定位凸台上，弹性件的下端连接在滑套上；

23、拉杆的下端固定连接在滑套外周，拉杆的上端固定连接在其中一个浮力控制件上；且浮力控制件向上移动关闭对应的喷水管时，滑套向上滑动并打开泵送管上的喷射孔。

24、优选地，驱动组件包括卷扬机和钢丝绳，卷扬机安装在船体上，撑架上设有定滑轮，钢丝绳的第一端卷绕在卷扬机上，钢丝绳的第二端绕过定滑轮后固定连接在钻杆筒体的顶部。

25、优选地，搅动组件包括传动轴、驱动电机和搅拌刀头，传动轴同轴转动连接在钻杆筒体上，驱动电机安装在钻杆筒体的上端，且驱动电机的输出端与传动轴同轴固定连接，传动轴的下端同轴固定连接搅拌刀头。

26、应用本发明的技术方案，具有以下有益效果：

27、而通过上述结构的改进，被加压的水从喷水管的出水端喷出时，喷水管出口的水朝向抽吸管的出水端喷射，并在喷水管的出水端处产生一个朝向抽吸管出水端方向的负压吸力，从而将位于抽吸管进水端的泥水混合物朝向抽吸管的出水端抽吸，即使得钻杆筒体底部的泥水混合物沿抽吸管向上流动。通过沿抽吸管轴线方向间隔布置多根喷水管，实现逐级抽吸，使位于钻杆筒体底部的泥水混合物能够沿抽吸管逐级抽吸，并成功越过钻杆筒体顶部，成功将泥水混合物从深层淤积的河底或湖底抽出，即通过多根喷水管沿抽吸管轴向间隔喷射高压水，在抽吸管内产生多级负压，实现逐级抽吸，有效提升抽吸扬程，使钻杆船能够突破十米深度限制，实现超深层淤积物的高效疏浚；之后随抽吸管流向抽吸泵，使泥水混合物充满抽吸泵内的空腔，抽吸泵运转时，进一步产生抽吸力，达到提高抽吸效率的目的。通过两者的结合设计，能够在加长钻杆筒体的情况下，仍然能够将钻杆筒体底部的淤积物抽出，实现对河道或湖底深层淤积的淤积物的疏浚，达到深层疏浚的目的。

28、除了上面所描述的目的、特征和优点之外，本发明还有其他的目的、特征和优点。下面将参照图，对本发明作进一步详细的说明。

1.一种用于超深层钻杆作业的疏浚船，其特征在于：包括船体、撑架、驱动组件、钻杆筒体、搅动组件、喷射组件和抽吸组件，所述撑架沿高度方向布置，且固定连接在所述船体的一端，所述钻杆筒体沿高度方向滑动地布置在所述撑架上；

2.根据权利要求1所述的一种用于超深层钻杆作业的疏浚船，其特征在于：

3.根据权利要求2所述的一种用于超深层钻杆作业的疏浚船，其特征在于：

4.根据权利要求1-3中任一项所述的一种用于超深层钻杆作业的疏浚船，其特征在于：

5.根据权利要求4所述的一种用于超深层钻杆作业的疏浚船，其特征在于：

6.根据权利要求4所述的一种用于超深层钻杆作业的疏浚船，其特征在于：

7.根据权利要求1-3中任一项所述的一种用于超深层钻杆作业的疏浚船，其特征在于：

8.根据权利要求1-3中任一项所述的一种用于超深层钻杆作业的疏浚船，其特征在于：

9.根据权利要求1-3中任一项所述的一种用于超深层钻杆作业的疏浚船，其特征在于：
