一种用于水龙头的分离式高脚帽的制作方法

本技术属于卫浴设备，具体涉及一种用于水龙头的分离式高脚帽。

背景技术：

1、在现代家居与公共设施中，卫浴设备不仅关乎日常清洁卫生，更是生活品质的重要保障。其中，高脚帽作为卫浴设备，尤其是水龙头组件中的关键部分，具有不可替代的作用。高脚帽通常用于水龙头的安装与紧固，确保水龙头稳固地连接在洗漱台、浴缸等卫浴设施上，从而保障水流的正常输送与使用。

2、然而，现有的高脚帽在实际应用中存在一些亟待解决的缺点。首先，其卡合方式往往较为繁琐，需要进行多步复杂的操作，如多次旋转、调整角度以及使用额外的工具进行辅助，这极大地增加了安装与维修的难度与时间成本。其次，由于卡合结构不够便捷，使用者在紧固过程中容易出现操作失误，导致水安装龙头不牢固，进而引发漏水等问题，给使用者带来诸多不便，也影响了卫浴设备的正常使用与使用寿命。

技术实现思路

1、针对现有技术存在的不足，本实用新型目的是提供一种用于水龙头的分离式高脚帽，以解决现有的问题。

2、为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于水龙头的分离式高脚帽,

3、一种用于水龙头的分离式高脚帽，其结构包括：

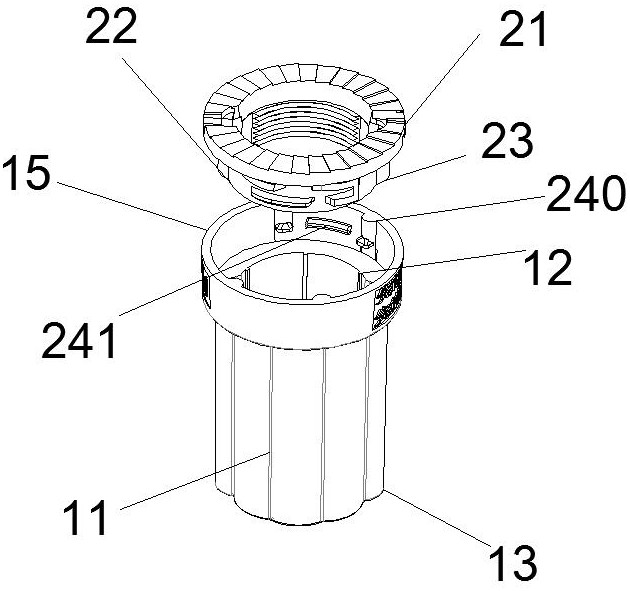

4、套筒轴，其包括套筒本体与设于套筒本体内使套筒本体形成轴向连通结构的内腔，所述套筒本体对称的两侧外壁延伸向外设有凸起部，在与凸起部对应的所述套筒本体内壁上分别形成一个轴向的卡合槽,所述套筒本体顶部设有连接部，所述连接部与套筒本体上下连通，所述连接部具有内周壁；

5、连接头，其包括至少两个对应设置的连接片，所述连接片底部均设有旋转部，所述旋转部能够相对所述套筒本体周向旋转在所述连接部的内周壁中，所述旋转部外壁设有卡合部，所述旋转部两端均至少设有一个卡合片，对应设置的所述旋转部通过卡合片连接；

6、其中，所述连接部与旋转部之间设有卡合部，控制所述连接片致使所述旋转部能够相对在所述连接部的内周壁中周向旋转时，所述卡合部使套筒轴与连接头紧密卡合。

7、进一步地，所述卡合部包括对应设于所述连接部内周壁上至少两个的第一凸块以及沿周向设于所述旋转部的外壁上的第二卡合条与第三卡合条，所述第一凸块上以及相邻第一凸块之间的所述连接部内周壁上均设有第一凸条，所述第二卡合条与第三卡合条上下间隔排列使得二者之间具有用于所述第一凸条在旋转部的外壁沿周向路径移动的限位槽。

8、进一步地，所述第一凸条顶部与第二卡合条底部分别相向延伸具有倾斜的第一接合面与第二接合面，所述第一接合面与第二接合面用于导向卡合套筒轴与连接头。

9、进一步地，所述第二卡合条与第三卡合条的至少一侧设有限位条，所述限位条一侧具有限位第一面，用于限制周向旋转，且所述第二卡合条与第三卡合条上均设有至少一个的卡位槽。

10、进一步地，所述限位条设于第二卡合条与第三卡合条的任意一侧，所述卡位槽分别设于第二卡合条与第三卡合条上且呈错位间隔设置。

11、进一步地，所述第一凸条底部分别对应设有弹性块，所述弹性块朝向第一凸条延伸具有一个限位第二面，用于限制上下移动并提供提供筒轴与连接头紧密卡合时的第二紧固力。

12、进一步地，所述限位条分别设于第二卡合条与第三卡合条的两侧，所述卡位槽设有两个且呈周向间隔设置在第二卡合条与第三卡合条上。

13、进一步地，所述卡位槽的内壁呈流线弧形，在所述第二卡合条与第三卡合条上沿旋转方向对应设有紧固槽，用于加固卡合。

14、进一步地，所述旋转部内壁设有螺杆螺纹纹路。

15、进一步地，所述套筒本体外壁成波浪形，所述连接片顶部成阶梯状且沿周向设有定位槽，所述定位槽内可拆卸设有防滑胶条，用于提高旋动时的摩擦力。

16、本实用新型的有益效果是：本实用新型提供了一种水龙头紧固的高脚帽，安装简便，有效简化了操作步骤并提高了工作效率。其优化的卡扣结构配合导向设计，无需额外工具辅助，可单手完成紧固且避免因操作失误导致的漏水隐患，提升了卫浴设备的安装便捷性与可靠性。

1.一种用于水龙头的分离式高脚帽，其特征在于：其结构包括：

2.根据权利要求1所述的一种用于水龙头的分离式高脚帽，其特征在于：所述卡合部包括对应设于所述连接部（15）内周壁上至少两个的第一凸块（240）以及沿周向设于所述旋转部（22）的外壁上的第二卡合条（242）与第三卡合条（243），所述第一凸块（240）上以及相邻第一凸块（240）之间的所述连接部（15）内周壁上均设有第一凸条（241），所述第二卡合条（242）与第三卡合条（243）上下间隔排列使得二者之间具有用于所述第一凸条（241）在旋转部（22）的外壁沿周向路径移动的限位槽（244）。

3.根据权利要求2所述的一种用于水龙头的分离式高脚帽，其特征在于：所述第一凸条（241）顶部与第二卡合条（242）底部分别相向延伸具有倾斜的第一接合面与第二接合面，所述第一接合面与第二接合面用于导向卡合套筒轴（1）与连接头（2）。

4.根据权利要求3所述的一种用于水龙头的分离式高脚帽，其特征在于：所述第二卡合条（242）与第三卡合条（243）的至少一侧设有限位条（247），所述限位条（247）一侧具有限位第一面，用于限制周向旋转，且所述第二卡合条（242）与第三卡合条（243）上均设有至少一个的卡位槽（245）。

5.根据权利要求4所述的一种用于水龙头的分离式高脚帽，其特征在于：所述限位条（247）设于第二卡合条（242）与第三卡合条（243）的任意一侧，所述卡位槽（245）分别设于第二卡合条（242）与第三卡合条（243）上且呈错位间隔设置。

6.根据权利要求5所述的一种用于水龙头的分离式高脚帽，其特征在于：所述第一凸条（241）底部分别对应设有弹性块（2411），所述弹性块（2411）朝向第一凸条（241）延伸具有一个限位第二面，用于限制上下移动并提供套筒轴（1）与连接头（2）紧密卡合时的第二紧固力。

7.根据权利要求4所述的一种用于水龙头的分离式高脚帽，其特征在于：所述限位条（247）分别设于第二卡合条（242）与第三卡合条（243）的两侧，所述卡位槽（245）设有两个且呈周向间隔设置在第二卡合条（242）与第三卡合条（243）上。

8.根据权利要求7所述的一种用于水龙头的分离式高脚帽，其特征在于：所述卡位槽（245）的内壁呈流线弧形，在所述第二卡合条（242）与第三卡合条（243）上沿旋转方向对应设有紧固槽（246），用于加固卡合。

9.根据权利要求1所述的一种用于水龙头的分离式高脚帽，其特征在于：所述旋转部（22）内壁设有螺杆螺纹纹路。

10.根据权利要求1所述的一种用于水龙头的分离式高脚帽，其特征在于：所述套筒本体（11）外壁成波浪形，所述连接片（21）顶部成阶梯状且沿周向设有定位槽（211），所述定位槽（211）内可拆卸设有防滑胶条（212），用于提高旋动时的摩擦力。
