冲洗便器排水单元的制作方法

本公开涉及一种冲洗便器排水单元。

背景技术：

1、常规地，卫生间中的洗手盆设置在固定地安装在便器后部的低位箱的上部处，从而允许在使用便器之后用储存在低位箱中的用于便器冲洗的水洗手。但是，由于洗手排水随后被用作冲洗水，因此对于洗手期间使用的肥皂等被包含在便器冲洗水中存在抵触。此外，已经广泛地采用了在其后部没有低位箱的便器。因此，近年来，如图6所示，在卫生间100中安装作为与冲洗便器分离的构件的洗手盆30的情况越来越多。

2、在这种情况下，来自洗手盆的洗手排水流经的洗手侧排水路径34通常与来自便器的便器排水流经的便器侧排水路径分开设置。但是，这种方法需要在建筑物中进行管道铺设工作，因此包括耗时费力的步骤。因此，近来已经变得优选的是，将来自洗手盆30的洗手排水流经的洗手侧排水路径34与便器侧排水路径合流，以使得洗手排水和便器排水能够一起排出（例如，专利文献1）。

3、顺便提及，通常，在能够将洗手排水和便器排水一起排出的便器中，例如在专利文献1中公开的便器中，当洗手侧排水路径34未连接到洗手侧排水路径连接器6时，例如当作为单独构件的洗手盆没有设置在卫生间100中时，如图7所示，便器的洗手侧排水路径连接器6通过作为与洗手侧排水路径连接器6分体的构件的帽51和密封件52封堵，从而防止流过便器侧排水路径的便器排水逆流和/或臭味泄漏。

4、图7示出了用于在洗手侧排水路径连接器6处将存水弯部收纳部（trap parthousing section）3与排水单元的外部隔开的装置。如图7所示，存水弯部收纳部3通常通过密封件52和帽51与外部隔开，并且例如在卫生间100中安装洗手盆30时，安装者移除帽51和密封件52，从而将洗手侧排水路径34连接到洗手侧排水路径连接器6。

5、引用列表

6、专利文献

7、专利文献1：jp 2008-291612 a

技术实现思路

1、但是，当将由作为与洗手侧排水路径连接器6分体的构件的帽51和密封件52构成的盖附接到洗手侧排水路径连接器6时，增加了帽51和密封件52的制造成本以及组装所需的工时数量，这对制造商来说是不利的。

2、鉴于上述情况，本公开的一个目的是提供一种冲洗便器排水单元，其降低了帽51和密封件52的制造成本以及组装所需的工时数。

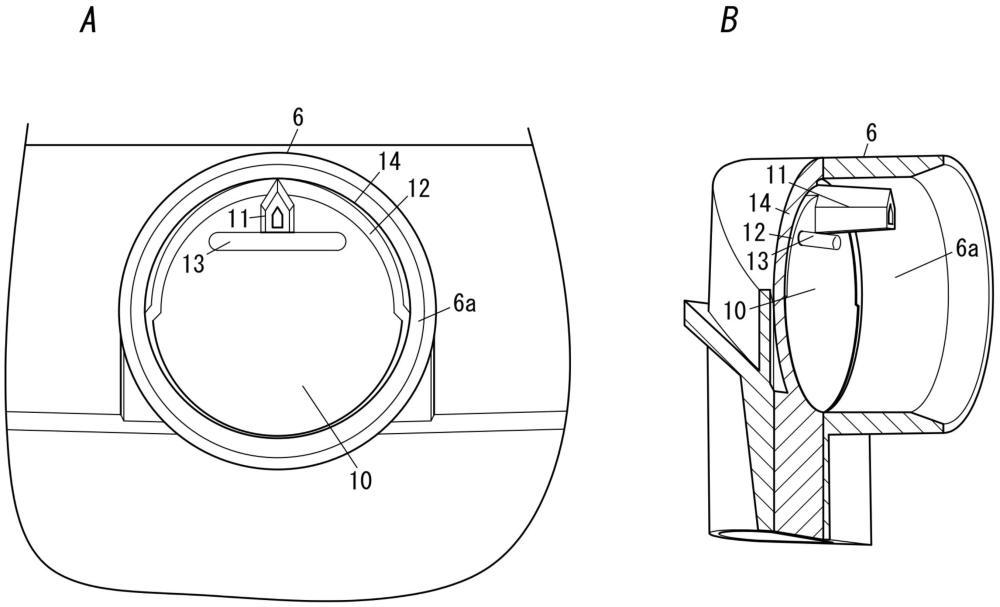

3、本公开的一种冲洗便器排水单元包括：便器侧排水路径连接器，其能够连接到供来自便器池的便器排水流过的便器侧排水路径；洗手侧排水路径连接器，其能够连接到供来自洗手盆的洗手排水流过的洗手侧排水路径；排水合流部，便器排水和洗手排水在排水合流部处互相合流；以及封止部，其将洗手侧排水路径连接器的内侧与外侧隔开，所述封止部和所述洗手侧排水路径连接器一体成型。

1.一种冲洗便器排水单元，包括：

2.根据权利要求1所述的冲洗便器排水单元，还包括所述封止部与所述洗手侧排水路径连接器连接的连接部，所述连接部是薄壁的。

3.根据权利要求1或2所述的冲洗便器排水单元，其中，

4.根据权利要求3所述的冲洗便器排水单元，其中，

5.根据权利要求2所述的冲洗便器排水单元，其中，

6.根据权利要求3所述的冲洗便器排水单元，其中，

7.根据权利要求1所述的冲洗便器排水单元，其中，

8.根据权利要求1所述的冲洗便器排水单元，还包括屏蔽部，所述屏蔽部设置在所述洗手侧排水路径的出口处以覆盖所述出口，使得所述洗手排水从所述洗手侧排水路径的所述出口绕过所述屏蔽部而流入所述排水合流部。
