一种虹吸井防堵塞装置的制作方法
本发明涉及排水设施，具体而言，涉及一种虹吸井防堵塞装置。
背景技术：
1、虹吸原理因其可利用水位差实现无动力排水，在排水管道工程中应用广泛。当重力流排水管道需穿越已建大口径管道、河流或地下障碍物，或因高程冲突无法按常规重力坡度敷设时，则可以采用虹吸井。
2、然而，虹吸排水系统在实际运行中长期面临管道堵塞的顽疾，分析其堵管成因，主要可归结为以下几个方面：
3、其一，污水中挟带的固体杂物、泥沙颗粒以及纤维缠绕物在进入虹吸管段时，容易在管底沉积或在管壁附着，逐步缩小过流断面，最终导致堵塞。现有技术虽有在进水井设置沉泥槽、拦污格栅等预处理措施，但沉泥槽需定期清掏，拦污格栅易被杂物糊堵，维护工作量大且难以根本解决问题。
4、其二，传统的防堵或清堵手段存在明显局限。常见的做法包括定期停运管道，采用高压水枪冲洗真空管路或虹吸管体。然而，定期冲洗属于被动的事后处置，无法在管道运行过程中持续发挥作用，且频繁停运冲洗严重影响排水效率；
5、综上，现有虹吸排水系统在防堵方面存在明显技术短板：进水预处理无法拦截所有致堵物，管道水力设计难以覆盖全工况运行，而常规冲洗又无法实现运行过程中的持续、可靠防堵。
6、因此，亟需对现有的虹吸系统结构进行改进，以减少或避免虹吸管道的堵塞。
技术实现思路
1、本发明目的是通过将压缩空气引入到虹吸管道中，在虹吸管道中产生曝气，从而防止虹吸管道中产生大量沉积物堵塞虹吸管道。
2、本发明所采用的技术方案如下：
3、一种虹吸井防堵塞装置，包括：

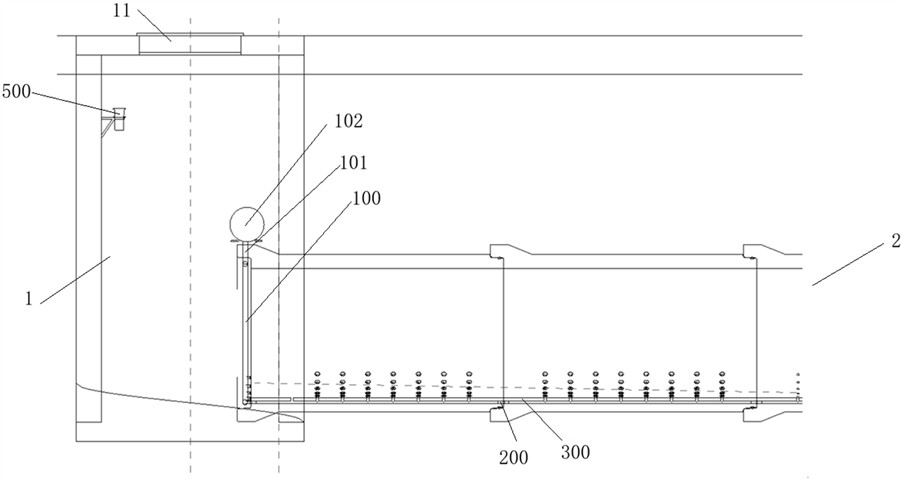

4、端头总管，安装于虹吸井内的虹吸管道端部，所述端头总管与充气泵的出气口连通；
5、气流通道，设置于所述虹吸管道底部，所述端头总管与气流通道连通，在所述气流通道上设置有连通至虹吸管道内侧的流出通道；
6、曝气头，安装于所述流出通道上，用于在虹吸管道底部曝气，吹动虹吸管道中的沉积物随同虹吸水流一同流出。
7、在一种可能的实现方式中，所述端头总管为环形，具有环形空腔，所述环形空腔与气流通道连通。
8、在一种可能的实现方式中，所述虹吸管道的底部具有沿其轴向的多条气流通道。
9、在一种可能的实现方式中，所述气流通道间隔设置在不小于虹吸管道横截面底部120°的弧形区域上。
10、在一种可能的实现方式中，还包括中继连接管，连接于端头总管与虹吸井内的虹吸管道的气流通道端部，以及各虹吸管道的气流通道端部之间。
11、在一种可能的实现方式中，多个中继连接管沿着端头总管的圆周方向连接在其下部侧面。
12、在一种可能的实现方式中，所述中继连接管对称设置有方向相反的倒刺。
13、在一种可能的实现方式中，在虹吸井内设置有水位传感器，并在下游的井内也设置有水位传感器，水位传感器和所述充气泵都与控制器连接，控制器根据上下游水位差发送指令给充气泵。
14、在一种可能的实现方式中，所述虹吸管道与所述虹吸井密封连接。
15、在一种可能的实现方式中，端头总管通过紧固件连接、卡接、焊接方式中任一种安装在虹吸管道的端部。
16、本发明的虹吸井防堵塞装置，具有的有益效果如下：
17、（1）虹吸井使用过程中，水中杂质易沉积于虹吸管内部，导致管道堵塞。本申请通过端头总管、气流通道和流出通道引入曝气到虹吸管道底部，将底部沉积物扰动扬起，随虹吸水流一同排出，从而有效避免管道堵塞问题。
18、（2）本申请通过监测上下游水位差，可以自动化的控制充气泵的充气，从而可以做到无人值守的避免管道堵塞问题。
1.一种虹吸井防堵塞装置，其特征在于，包括：
2.根据权利要求1所述的虹吸井防堵塞装置，其特征在于，所述端头总管为环形，具有环形空腔，所述环形空腔与气流通道连通。
3.根据权利要求2所述的虹吸井防堵塞装置，其特征在于，所述虹吸管道的底部具有沿其轴向的多条气流通道。
4.根据权利要求3所述的虹吸井防堵塞装置，其特征在于，所述气流通道间隔设置在不小于虹吸管道横截面底部120°的弧形区域上。
5.根据权利要求3所述的虹吸井防堵塞装置，其特征在于，还包括中继连接管，连接于端头总管与虹吸井内的虹吸管道的气流通道端部，以及各虹吸管道的气流通道端部之间。
6.根据权利要求5所述的虹吸井防堵塞装置，其特征在于，多个中继连接管沿着端头总管的圆周方向连接在其下部侧面。
7.根据权利要求5所述的虹吸井防堵塞装置，其特征在于，所述中继连接管对称设置有方向相反的倒刺。
8.根据权利要求3所述的虹吸井防堵塞装置，其特征在于，在虹吸井内设置有水位传感器，并在下游的井内也设置有水位传感器，水位传感器和所述充气泵都与控制器连接，控制器根据上下游水位差发送指令给充气泵。
9.根据权利要求1所述的虹吸井防堵塞装置，其特征在于，所述虹吸管道与所述虹吸井密封连接。
10.根据权利要求1所述的虹吸井防堵塞装置，其特征在于，端头总管通过紧固件连接、卡接、焊接方式中任一种安装在虹吸管道的端部。
