一种滚筒式铁皮石斛加工用烘干装置的制作方法

本技术涉及铁皮石斛加工，特别涉及一种滚筒式铁皮石斛加工用烘干装置。

背景技术：

1、铁皮石斛，为兰科多年生附生草本植物，生于海拔达1600米的山地半阴湿的岩石上，喜温暖湿润气候和半阴半阳的环境，不耐寒，一般均能耐－5℃的低温，石斛可分为黄草、金钗、马鞭等数十种，铁皮石斛为石斛之极品，它因表皮呈铁绿色而得名。

2、但现有的烘干装置处理铁皮石斛时，物料易在筒内堆积成料团，尤其在石斛含水量较高的初加工阶段，料团内部热量难以穿透，需延长烘干时间至传统干燥周期的两倍，不仅增加能耗，还会因长时间受热导致石斛多糖含量下降，降低铁皮石斛的功效。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种滚筒式铁皮石斛加工用烘干装置，解决了现有烘干装置处理高含水量铁皮石斛易积料成团，热量难穿透致烘干时间加倍，能耗增且多糖含量降，降低其功效的技术问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：

3、一种滚筒式铁皮石斛加工用烘干装置，包括加热筒，所述加热筒下端部对称固定安装有支架，所述加热筒侧壁铰接有投料板，所述加热筒远离投料板的侧壁固定安装有驱动电机，所述驱动电机输出端固定安装有转轴，所述转轴转动安装于加热筒内，所述转轴侧壁固定安装有侧杆，所述侧杆侧壁固定安装有侧条，所述侧条侧壁固定安装有捣料条，实现铁皮石斛有序投放与驱动搅拌，增加铁皮石斛烘干的受热面积，增强了烘干效果。

4、优选的：所述侧杆侧壁开设有第一内槽和排料口，所述排料口位于第一内槽下方，为物料提供流通通道，使第一内槽内物料可经排料口有序导出。

5、优选的：所述排料口内部固定安装有疏散齿，所述疏散齿沿排料口长度方向等距分布，可打散经排料口导出的物料，避免铁皮石斛堆积结块。

6、优选的：所述侧条内部开设有第二内槽，所述侧条下端部开设有下料口，所述下料口与第二内槽相连通，使侧条内形成物料暂存与排出路径，保障物料有序流转。

7、优选的：所述第二内槽内部固定安装有第一导流条，可引导第二内槽内的铁皮石斛，为物料流动提供定向导向。

8、优选的：所述第一导流条上开设有导流槽，所述导流槽沿第一导流条长度方向对称分布，通过对称分布的槽体分流物料，使铁皮石斛流动更均匀。

9、优选的：所述第二内槽内部固定安装有第二导流条，所述第二导流条设置于第一导流条的下方，承接上方物料并二次导流，延长物料在加热筒内的流转路径。

10、与现有技术相比，本实用新型具有如下有益效果：

11、本设备通过捣料条、第一导流条、第二导流条及疏散齿的协同作用，使铁皮石斛在加热筒内形成有序导流、疏散与循环滚动，大幅增加了铁皮石斛与加热筒内热环境的接触面积，有效避免局部烘干不均，显著提升了铁皮石斛的烘干效率与烘干质量。

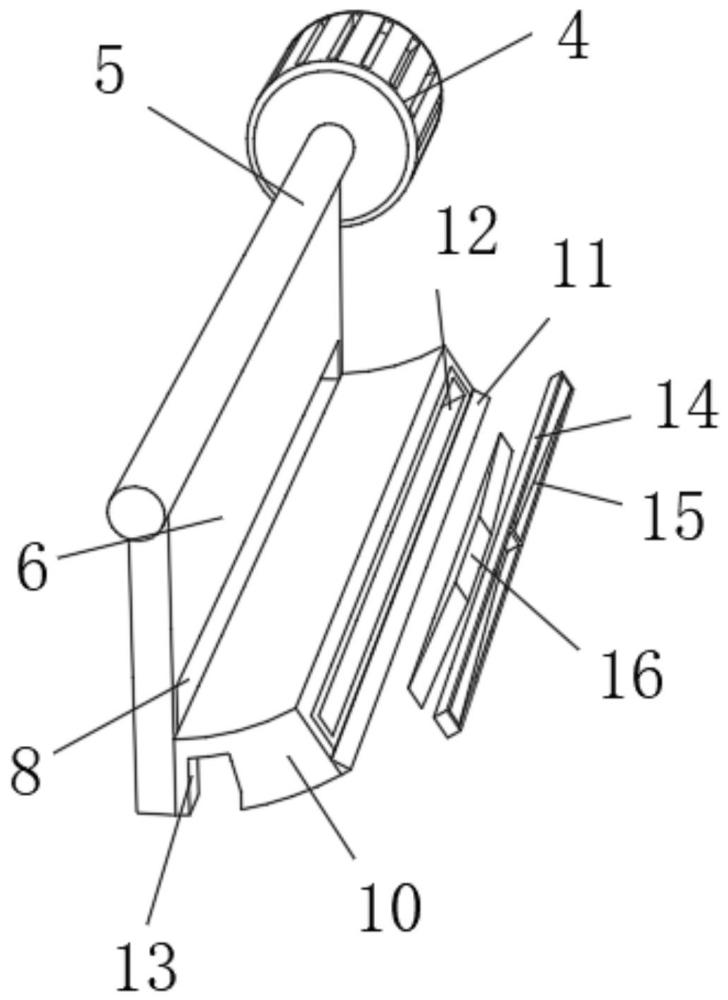

1.一种滚筒式铁皮石斛加工用烘干装置，包括加热筒（1），所述加热筒（1）下端部对称固定安装有支架（2），所述加热筒（1）侧壁铰接有投料板（3），其特征在于，所述加热筒（1）远离投料板（3）的侧壁固定安装有驱动电机（4），所述驱动电机（4）输出端固定安装有转轴（5），所述转轴（5）转动安装于加热筒（1）内，所述转轴（5）侧壁固定安装有侧杆（6），所述侧杆（6）侧壁固定安装有侧条（10），所述侧条（10）侧壁固定安装有捣料条（11）。

2.如权利要求1所述的一种滚筒式铁皮石斛加工用烘干装置，其特征在于，所述侧杆（6）侧壁开设有第一内槽（7）和排料口（8），所述排料口（8）位于第一内槽（7）下方。

3.如权利要求2所述的一种滚筒式铁皮石斛加工用烘干装置，其特征在于，所述排料口（8）内部固定安装有疏散齿（9），所述疏散齿（9）沿排料口（8）长度方向等距分布。

4.如权利要求1所述的一种滚筒式铁皮石斛加工用烘干装置，其特征在于，所述侧条（10）内部开设有第二内槽（12），所述侧条（10）下端部开设有下料口（13），所述下料口（13）与第二内槽（12）相连通。

5.如权利要求4所述的一种滚筒式铁皮石斛加工用烘干装置，其特征在于，所述第二内槽（12）内部固定安装有第一导流条（14）。

6.如权利要求5所述的一种滚筒式铁皮石斛加工用烘干装置，其特征在于，所述第一导流条（14）上开设有导流槽（15），所述导流槽（15）沿第一导流条（14）长度方向对称分布。

7.如权利要求6所述的一种滚筒式铁皮石斛加工用烘干装置，其特征在于，所述第二内槽（12）内部固定安装有第二导流条（16），所述第二导流条（16）设置于第一导流条（14）的下方。
