一种具有波浪形扰流板的多流道分层换热器的制作方法

本申请涉及多流道分层换热器，尤其是涉及一种具有波浪形扰流板的多流道分层换热器。

背景技术：

1、在紧凑型热交换设备领域，如汽车散热器和空调系统，对流道结构的优化设计一直是研究重点，随着设备小型化趋势加剧，传统换热器的结构局限性日益凸显，目前主流研究方向集中在通过改变流道几何形状来增强湍流效应，同时控制压降在合理范围内，微通道技术和分层流道设计已成为提升单位体积换热效率的主要技术路线，但现有方案在制造工艺复杂度和实际换热性能提升幅度之间往往难以达到理想平衡。

2、现有分层流道设计中，各层流道往往采用相同扰流结构，无法适应冷热流体不同的物性参数，容易造成局部换热效率低下的问题。

技术实现思路

1、本申请的目的是提供一种具有波浪形扰流板的多流道分层换热器，具备低阻力、高传热效率的纯机械换等优点，解决了现有分层流道设计中，各层流道往往采用相同扰流结构，无法适应冷热流体不同的物性参数，容易造成局部换热效率低下的问题。

2、本申请提供的一种具有波浪形扰流板的多流道分层换热器采用如下的技术方案：包括架体，所述架体的内壁开设有若干滑槽，所述架体的内部设有若干支撑板和流道分隔板，每个所述流道分隔板的外表面均开设有流道槽，每个所述流道分隔板的外表面均与对应的支撑板固定连接，每个所述支撑板的外表面均与对应的滑槽滑动连接，所述架体的内部设有若干波浪线扰流板体，每个所述波浪线扰流板体的外表面均与对应的流道分隔板固定连接。

3、通过采用上述技术方案，架体作为基础框架，其内壁的滑槽为支撑板提供了滑动安装的轨道，这种设计便于支撑板及与之固定连接的流道分隔板的拆装与维护，方便后期对内部组件进行检修或更换，流道分隔板外表面的流道槽是介质流动的关键通道，流道分隔板的设置实现了多流道分层的效果，流道槽作为冷热流体的流动通道，多流道分层设计提升流场均匀性与换热面积利用率，此时不同介质在不同流道内流动，增加了换热的接触面积，波浪线扰流板体与流道分隔板固定连接，其波浪形结构能对流动的介质产生扰流作用，这种扰流可打破介质流动时可能形成的层流边界层，增强介质的湍流程度，从而提高介质间的传热系数，进而提升整个换热器的换热效率。

4、优选的，所述架体的两侧均固定安装有若干支撑架，所述架体的两侧均开设有若干卡槽。

5、通过采用上述技术方案，支撑架的固定安装主要为设备提供了稳定的支撑基础，在换热器运行过程中，内部流通多种介质，整体会存在一定重量，支撑架能将架体稳定支撑在安装面上，避免因设备自重或介质流动产生的振动导致整体移位或倾斜，保障设备运行的稳定性和安全性，同时也便于将换热器与其他设备或安装平台进行固定连接。

6、优选的，所述架体的外侧设有若干固定板，每个所述固定板的外表面均固定连接有两个插杆，每个所述插杆的外表面均与架体滑动连接，每个所述固定板的外表面均与对应的支撑架滑动连接。

7、通过采用上述技术方案，固定板通过插杆与架体滑动连接，同时与支撑架滑动配合，形成了一种可调节的辅助固定结构。插杆插入架体内，能对固定板的位置起到定位作用，而与支撑架的滑动连接则可让固定板沿支撑架的延伸方向调整位置，从而适应不同的安装场景或与外部设备的连接需求。

8、优选的，每个所述支撑板的外表面均开设有插槽，每个所述插槽的外表面均与对应的插杆插接。

9、通过采用上述技术方案，通过插杆与对应插槽间的插接即可将支撑板进行固定。

10、优选的，每个所述插杆的外表面均套接有弹簧，每个所述弹簧靠近架体的一端均与对应的插杆固定连接，另一端均与对应的支撑架固定连接。

11、通过采用上述技术方案，通过拉动固定板使其带动对应的插杆从架体内滑出，在此过程中，弹簧会被压缩，通过松开固定板，弹簧会在其回弹力的作用下推动对应的插杆复位，进一步提升装配适应性。

12、优选的，每个所述固定板的内壁均转动连接有两个推板，每个所述推板的外表面均与对应的卡槽卡接。

13、通过采用上述技术方案，在安装时，只需将推板转动至与卡槽对齐并卡入，即可完成固定板与架体的连接固定，拆卸时，将推板从卡槽中转出，就能轻松将固定板与架体分离，相比其他复杂的固定方式，大大提高了安装和拆卸的效率，方便后期对换热器内部组件进行检修、清洁或更换。

14、优选的，所述架体的上下两侧均开设有进出口，每个所述进出口的内壁均固定连通有密封接管。

15、通过采用上述技术方案，上下分布的进出口可对应分层流道的进与出，例如上层流道通过顶部进出口接入热流体，下层流道通过底部进出口接入冷流体，或反之，确保不同温度的介质在独立流道内定向流动，避免串流，为高效换热提供基础，密封接管固定连通在进出口内壁，是进出口与外部管路连接的过渡密封件，提升设备与管路系统的装配兼容性。

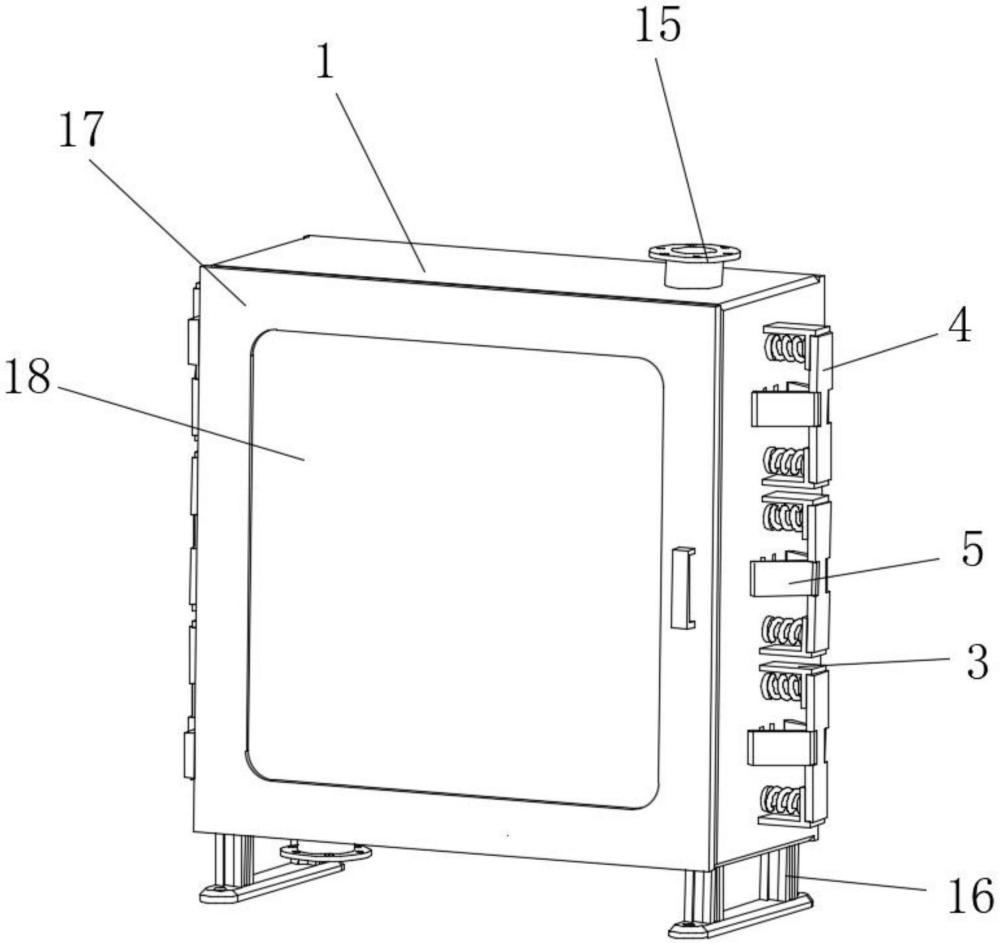

16、优选的，所述架体的底面固定安装有安装架，所述安装架的外表面开设有安装槽，所述架体的外表面铰接有安装门，所述安装门的外表面开设有观察窗。

17、通过采用上述技术方案，安装架能直接地承载换热器整体重量，分散底部受力，避免设备因重心偏移或振动导致倾斜，尤其适用于立式安装场景，保障长期运行的结构稳定性，安装槽可与地面安装基础通过螺栓配合，实现精准定位和固定，适配不同的现场安装条件，安装门作为架体的可开启式结构，搭配观察窗，便于对内部组件检修与运行状态进行观察。

18、综上所述，本申请包括以下至少一种有益技术效果：

19、该一种具有波浪形扰流板的多流道分层换热器，通过设置架体、滑槽、支撑板、流道分隔板、流道槽、波浪线扰流板体等部件，通过将带有波浪线扰流板体和流道分隔板的支撑板沿着滑槽水平滑入，以此便于对其进行快速安装，以在流体流动时产生周期性扰动，增强混合和热传递，冷热流体在交替流道层中交叉流动，通过波浪形结构增加接触时间和湍流强度，进而能够通过波浪形扰流板与分层设计的结合，实现了低阻力、高传热效率的纯机械换热效果。

1.一种具有波浪形扰流板的多流道分层换热器，包括架体（1），其特征在于：所述架体（1）的内壁开设有若干滑槽（2），所述架体（1）的内部设有若干支撑板（9）和流道分隔板（10），每个所述流道分隔板（10）的外表面均开设有流道槽（11），每个所述流道分隔板（10）的外表面均与对应的支撑板（9）固定连接，每个所述支撑板（9）的外表面均与对应的滑槽（2）滑动连接，所述架体（1）的内部设有若干波浪线扰流板体（12），每个所述波浪线扰流板体（12）的外表面均与对应的流道分隔板（10）固定连接。

2.根据权利要求1所述的一种具有波浪形扰流板的多流道分层换热器，其特征在于：所述架体（1）的两侧均固定安装有若干支撑架（3），所述架体（1）的两侧均开设有若干卡槽（6）。

3.根据权利要求2所述的一种具有波浪形扰流板的多流道分层换热器，其特征在于：所述架体（1）的外侧设有若干固定板（4），每个所述固定板（4）的外表面均固定连接有两个插杆（7），每个所述插杆（7）的外表面均与架体（1）滑动连接，每个所述固定板（4）的外表面均与对应的支撑架（3）滑动连接。

4.根据权利要求3所述的一种具有波浪形扰流板的多流道分层换热器，其特征在于：每个所述支撑板（9）的外表面均开设有插槽（13），每个所述插槽（13）的外表面均与对应的插杆（7）插接。

5.根据权利要求4所述的一种具有波浪形扰流板的多流道分层换热器，其特征在于：每个所述插杆（7）的外表面均套接有弹簧（8），每个所述弹簧（8）靠近架体（1）的一端均与对应的插杆（7）固定连接，另一端均与对应的支撑架（3）固定连接。

6.根据权利要求3所述的一种具有波浪形扰流板的多流道分层换热器，其特征在于：每个所述固定板（4）的内壁均转动连接有两个推板（5），每个所述推板（5）的外表面均与对应的卡槽（6）卡接。

7.根据权利要求5所述的一种具有波浪形扰流板的多流道分层换热器，其特征在于：所述架体（1）的上下两侧均开设有进出口（14），每个所述进出口（14）的内壁均固定连通有密封接管（15）。

8.根据权利要求7所述的一种具有波浪形扰流板的多流道分层换热器，其特征在于：所述架体（1）的底面固定安装有安装架（16），所述安装架（16）的外表面开设有安装槽（19），所述架体（1）的外表面铰接有安装门（17），所述安装门（17）的外表面开设有观察窗（18）。
