一种可监测充电桩运行状态的充电桩线束的制作方法

本技术涉及充电桩线束，具体为一种可监测充电桩运行状态的充电桩线束。

背景技术：

1、随着新能源汽车的广泛应用，充电桩作为其关键配套设施之一，需求量迅速增长。现有充电桩线束多为固定式结构，缺乏灵活性，不便于收纳和维护，尤其在多场景安装环境下，易造成线缆老化、破损。同时，当前充电桩线束普遍不具备状态监测功能，无法对充电桩的工作状态进行实时反馈，给使用者和维护人员带来不便，存在一定的安全隐患，因此，亟需一种既便于布线和收纳，又能实时监测充电桩运行状态的线束结构，以提升系统的智能化和安全性。

技术实现思路

1、本实用新型的目的在于提供一种可监测充电桩运行状态的充电桩线束，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

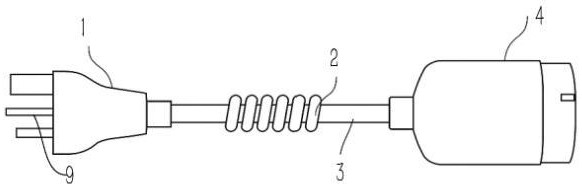

3、一种可监测充电桩运行状态的充电桩线束，包括：

4、主充电桩线束，其一端与充电桩连接头连接，另一端与车充电口连接头连接；

5、折叠模块，设于主充电桩线束中部，由折叠结构柔性段与折叠结构刚性段交替连接构成；

6、状态监测模块，包括电流传感器、电压传感器、温度传感器及mcu控制模块，用于采集并处理充电桩线束运行状态信息；

7、信号反馈模块，用于将状态信息通过有线或无线方式发送至数据接收终端；该充电桩线束内还设置有电源。

8、优选的，该充电桩线束上还设置有外护套层，包覆主充电桩线束、折叠结构柔性段与折叠结构刚性段。

9、优选的，指示灯组件，设置于充电桩线束的车充电口连接头上，用于显示运行状态。

10、优选的，所述充电桩连接头的左侧设置有用于插入充电主机的插头三脚针。

11、优选的，所述车充电口连接头内开设有车充电口连接头端口。

12、优选的，所述状态监测模块通过集成电路板与mcu连接，mcu控制模块通过ttl串口与信号反馈单元连接。

13、与现有技术对比，本实用新型具备以下有益效果：

14、1. 可折叠设计：折叠单元通过柔性段和刚性段组合，便于现场收纳、运输与布线，提升安装灵活性；

15、2. 状态监测功能：通过传感器采集电流、电压和温度信息，实时反馈充电状态，提升运维安全性；

16、3. 便于维护与管理：支持状态数据上传，便于后台监控与故障诊断；

17、4. 结构可靠，适应性强：外护层耐温、耐腐蚀，适应户外复杂环境。

1.一种可监测充电桩运行状态的充电桩线束，其特征在于，包括：

2.根据权利要求1所述的一种可监测充电桩运行状态的充电桩线束，其特征在于：该充电桩线束上还设置有外护套层，包覆主充电桩线束、折叠结构柔性段（2）与折叠结构刚性段（3）。

3.根据权利要求1所述的一种可监测充电桩运行状态的充电桩线束，其特征在于：指示灯组件，设置于充电桩线束的车充电口连接头（4）上，用于显示运行状态。

4.根据权利要求1所述的一种可监测充电桩运行状态的充电桩线束，其特征在于：所述充电桩连接头（1）的左侧设置有用于插入充电主机的插头三脚针（9）。

5.根据权利要求1所述的一种可监测充电桩运行状态的充电桩线束，其特征在于：所述车充电口连接头（4）内开设有车充电口连接头端口（12）。

6.根据权利要求1所述的一种可监测充电桩运行状态的充电桩线束，其特征在于：所述状态监测模块（5）通过集成电路板与mcu连接，mcu控制模块（6）通过ttl串口与信号反馈单元连接。
