一种泵车支腿的快速定位与锁定机构的制作方法

本技术涉及泵车支腿，具体为一种泵车支腿的快速定位与锁定机构。

背景技术：

1、泵车支腿是指安装在泵车外侧起到支撑作用的结构，安装在混凝土泵车底盘四周的可伸缩或摆动支撑装置，其主要功能是通过展开后撑起整车并保持稳定，确保臂架系统在泵送作业时具备足够的抗倾覆能力，支腿展开后形成稳定支撑面，将泵车整体架空脱离地面，抵消臂架伸展时产生的倾覆力矩，防止作业中车身晃动或侧翻‌。

2、结合现有方案以及实际生产加工的使用，目前的泵车支腿的快速定位与锁定机构仍存在一些问题，如：泵车支腿进行锁定时经过支腿销轴对泵车支腿进行锁定，由于支腿销轴在锁定过程中会出现一定的磨损，会导致对泵车支腿的锁定出现失效现象，因此，本实用新型提供一种泵车支腿的快速定位与锁定机构，以解决上述提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种泵车支腿的快速定位与锁定机构，以解决上述背景技术中提出的泵车支腿进行锁定时经过支腿销轴对泵车支腿进行锁定，由于支腿销轴在锁定过程中会出现一定的磨损，会导致对泵车支腿的锁定出现失效现象的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种泵车支腿的快速定位与锁定机构，包括泵车支承结构，其内部前侧连接有支腿架；

3、还包括：

4、衔接固定板，其安装在泵车支承结构的上端右侧，且衔接固定板的内部连接有锁定结构，所述锁定结构包括连接弹簧、限位块和移动安装杆，且连接弹簧设置在衔接固定板的内部，所述连接弹簧的上侧连接有限位块，且限位块的上侧连接有移动安装杆，所述泵车支承结构的内部后侧设置有摆动油缸，且摆动油缸的右侧连接有安装块；

5、移动安装板，其安装在支腿架的右侧，且移动安装板的左侧连接有拆卸结构，所述拆卸结构包括连接板和限位杆，且连接板安装在移动安装板的左侧，并且连接板的外侧连接有限位杆，所述移动安装板的下侧设置有伸缩油缸。

6、优选的，所述泵车支承结构的内部上侧还活动安装有连接安装杆，且连接安装杆的下侧连接有衔接固定板。

7、优选的，所述移动安装板的内部还活动安装有固定杆，且固定杆与移动安装板之间为螺纹连接。

8、优选的，所述伸缩油缸的下端外侧还固定连接有衔接板，且衔接板的外侧活动连接有活动板，并且活动板的下侧安装有软性缓冲块。

9、优选的，所述衔接板与活动板之间为转动连接，且衔接板的下侧为球形结构。

10、优选的，所述连接安装杆与泵车支承结构之间为转动连接，且连接安装杆的上侧竖截面形状为“十”字形结构。

11、优选的，所述限位块与支腿架之间为卡合连接，且限位块的竖截面形状为“l”字形结构。

12、优选的，所述连接板与支腿架之间为卡合连接，且连接板与限位杆之间为螺纹连接。

13、与现有技术相比，本实用新型的有益效果是：该泵车支腿的快速定位与锁定机构，设置有移动结构，能够对限位块进行移动，从而对支腿架起到锁定作用，且设置有拆卸结构，能够对支腿进行拆卸，从而对支腿起到更换作用；

14、1、通过启动摆动油缸，使摆动油缸带动支腿架在泵车支承结构的内部进行转动至合适位置，松开限位块，使连接弹簧带动限位块在衔接固定板的内部向下进行滑动，从而使限位块在支腿架的上侧进行卡合连接，转动移动安装杆，使移动安装杆在限位块的上端右侧进行螺纹连接，从而使移动安装杆在衔接固定板的内部进行螺纹连接，方便对限位块进行限位，从而方便对支腿架进行锁定；

15、2、通过启动伸缩油缸，使使伸缩油缸带动衔接板向下进行滑动，从而使衔接板带动活动板向下进行滑动与地面相接触，进而使活动板带动软性缓冲块贴合在地面上，使活动板在衔接板的外侧进行转动，方便进行伸缩调平，从而方便对支腿架进行快速定位；

16、3、通过转动固定杆，使固定杆在移动安装板的内部进行螺纹连接，从而使固定杆向右侧进行移动，进而使固定杆在支腿架的右侧进行分离，再转动限位杆，使限位杆在支腿架的右端外侧进行螺纹连接，从而使限位杆向外侧进行移动，进而使限位杆在连接板的外侧进行分离，方便对移动安装板进行拆卸，从而方便对移动安装板下侧的结构进行更换。

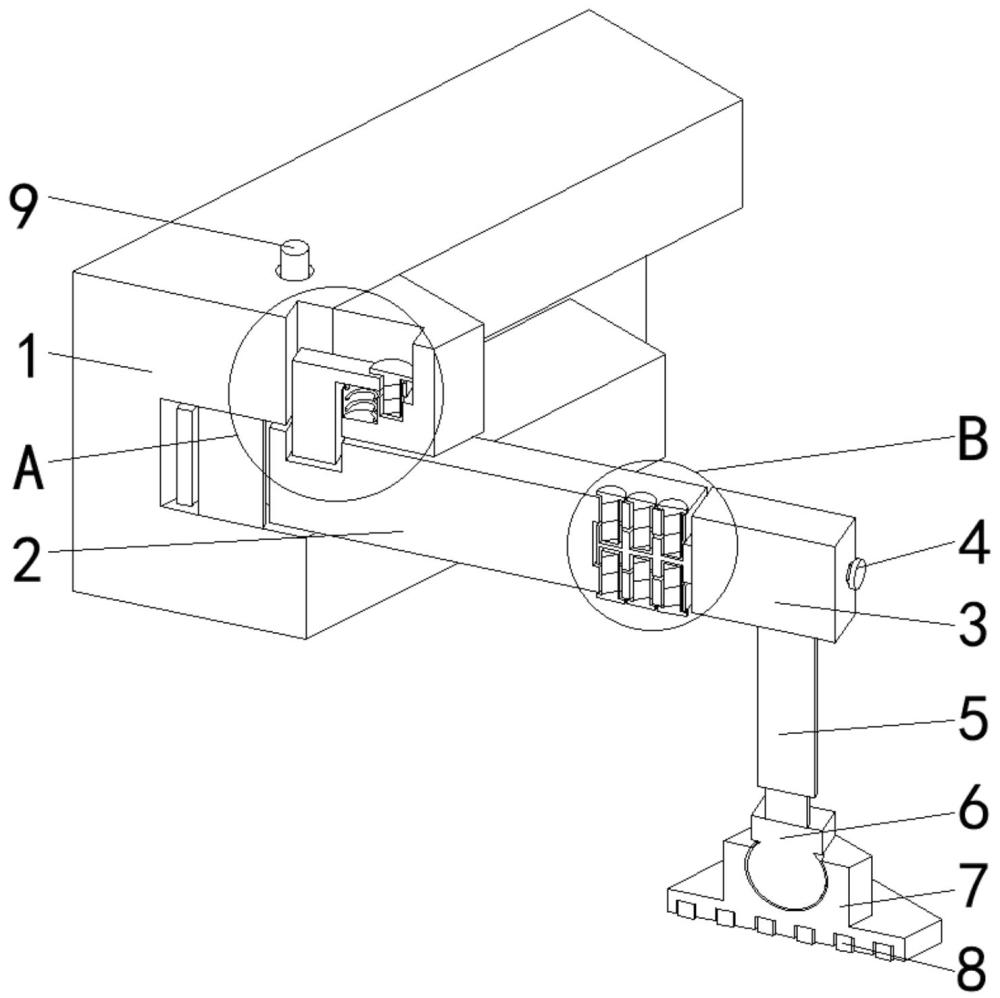

1.一种泵车支腿的快速定位与锁定机构，包括泵车支承结构（1），其内部前侧连接有支腿架（2）；

2.根据权利要求1所述的一种泵车支腿的快速定位与锁定机构，其特征在于：所述泵车支承结构（1）的内部上侧还活动安装有连接安装杆（9），且连接安装杆（9）的下侧连接有衔接固定板（10）。

3.根据权利要求1所述的一种泵车支腿的快速定位与锁定机构，其特征在于：所述移动安装板（3）的内部还活动安装有固定杆（4），且固定杆（4）与移动安装板（3）之间为螺纹连接。

4.根据权利要求1所述的一种泵车支腿的快速定位与锁定机构，其特征在于：所述伸缩油缸（5）的下端外侧还固定连接有衔接板（6），且衔接板（6）的外侧活动连接有活动板（7），并且活动板（7）的下侧安装有软性缓冲块（8）。

5.根据权利要求4所述的一种泵车支腿的快速定位与锁定机构，其特征在于：所述衔接板（6）与活动板（7）之间为转动连接，且衔接板（6）的下侧为球形结构。

6.根据权利要求2所述的一种泵车支腿的快速定位与锁定机构，其特征在于：所述连接安装杆（9）与泵车支承结构（1）之间为转动连接，且连接安装杆（9）的上侧竖截面形状为“十”字形结构。

7.根据权利要求1所述的一种泵车支腿的快速定位与锁定机构，其特征在于：所述限位块（12）与支腿架（2）之间为卡合连接，且限位块（12）的竖截面形状为“l”字形结构。

8.根据权利要求1所述的一种泵车支腿的快速定位与锁定机构，其特征在于：所述连接板（14）与支腿架（2）之间为卡合连接，且连接板（14）与限位杆（15）之间为螺纹连接。
