一种腿托用磁悬浮无摩擦角度保持机构的制作方法

本技术涉及腿托，具体为一种腿托用磁悬浮无摩擦角度保持机构。

背景技术：

1、腿托作为汽车座椅、医疗护理设备等产品的重要舒适性部件，其角度调节与位置保持功能直接决定用户使用体验，尤其在汽车领域，随着消费者对驾乘舒适性、个性化需求的不断提升，传统腿托角度保持机构已逐渐难以满足实际应用要求；

2、目前，市面上主流的腿托角度保持机构多采用棘轮、锁舌、齿轮啮合等机械接触式结构，这类结构在运行过程中存在明显缺陷：

3、机械部件间的直接接触易产生持续摩擦，长期使用后不仅会造成部件磨损，导致机构使用寿命缩短、可靠性下降，还会伴随明显的运行噪音，尤其在角度调节回程阶段，棘轮与锁舌的配合易产生撞击异响，严重影响使用静谧性；

4、机械接触式调节依赖部件间的刚性配合，角度调节精度受限于机械加工误差，无法实现精细化角度控制，难以适配不同用户的腿部支撑需求，个性化舒适体验不足，现有腿托角度保持机构存在机械摩擦严重、运行噪音大、使用寿命短、调节精度低、布线杂乱易故障及拆装不便等缺陷，因此需要设计一种腿托用磁悬浮无摩擦角度保持机构来解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种腿托用磁悬浮无摩擦角度保持机构，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种腿托用磁悬浮无摩擦角度保持机构，包括安装臂，所述安装臂左侧设置有调节机构，所述调节机构内侧设置有固定机构；

3、所述调节机构包括支撑框，所述支撑框固定连接于安装臂左侧，所述支撑框内侧固定连接有转轴，所述转轴前侧固定连接有接线套，所述转轴外围固定连接有定子铁芯，所述定子铁芯外围固定连接有音圈绕组，所述转轴外围固定连接有轴承本体，所述轴承本体外围固定连接有轴承座，所述轴承座后侧固定连接有外壳，所述外壳内侧固定连接有阵列永磁环，所述外壳左侧固定连接有连接臂，所述连接臂顶部固定连接有安装座，所述安装座顶部滑动连接有腿托本体。

4、优选的，所述接线套固定连接于支撑框内部，所述转轴内部开设有接线槽，且呈圆形，且转轴内部呈空心设置，所述外壳转动连接于转轴外围，便于通过外壳带动连接臂和安装座转动。

5、优选的，所述轴承座和轴承本体设置有两组，且对称分布于外壳前后两侧，便于通过外壳带动轴承座在轴承本体上转动。

6、优选的，所述阵列永磁环位于音圈绕组外围，且内侧不与音圈绕组外围相互接触，便于在阵列永磁环的作用下，使磁场极大地增强在阵列的一侧，而另一侧的磁场几乎为零。

7、优选的，所述音圈绕组设置有三组，且对称分布于定子铁芯外围，便于通过设置三组，当三组圈绕组通入三相正弦波电流时，它们会共同产生一个旋转磁场。

8、优选的，所述固定机构包括限位架，所述限位架插接于安装座和腿托本体内部，所述限位架外围滑动连接有垫片，所述垫片设置于安装座后侧，所述限位架后端外围螺纹连接有固定套。

9、优选的，所述垫片前侧与安装座后侧相互接触，便于通过垫片进一步保证固定套与限位架之间的稳定。

10、与现有技术相比，本实用新型提供了一种腿托用磁悬浮无摩擦角度保持机构，具备以下有益效果：

11、1、该腿托用磁悬浮无摩擦角度保持机构，通过设置的调节机构，当汽车的腿托在使用时，利用阵列永磁环与音圈绕组的电磁配合，实现转轴与外壳之间的无接触驱动，彻底消除了机械摩擦，减少了部件磨损和运行噪音，提高了机构的使用寿命和可靠性，同时，通过控制音圈绕组的电流，可以精细调节腿托的转动角度，满足用户个性化的舒适需求，操作灵活且响应迅速，磁悬浮结构的磁场力分布均匀，能对腿托本体形成稳定的支撑力，确保腿托在任意调节角度下均能精准保持位置，不会因外力轻微扰动而发生角度偏移，相较于棘轮和锁舌结构具有精度高，回程撞击声小，且避免了磨损后产生松旷异响的现象发生，转轴内部开设有圆形接线槽且呈空心设置，配合固定于支撑框内部的接线套，便于实现音圈绕组的规整布线，避免线路杂乱缠绕导致的故障风险。

12、2、该腿托用磁悬浮无摩擦角度保持机构，通过设置的固定机构，当腿托本体在使用过程中，且滑动连接于安装座顶部时，即可将限位架插接于安装座和腿托本体内部，最后将垫片滑动至限位架外围，使垫片前侧与安装座后侧相互接触，最后将固定套螺纹连接于限位家后端外围，即可保证限位架与安装座之间的稳定，实现对腿托本体的快速安装拆卸工作。

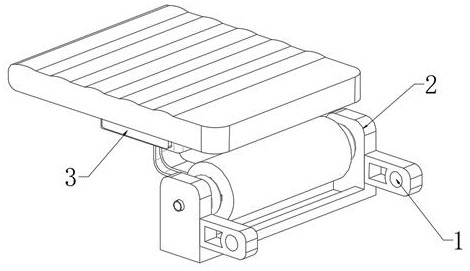

1.一种腿托用磁悬浮无摩擦角度保持机构，包括安装臂（1），其特征在于：所述安装臂（1）左侧设置有调节机构（2），所述调节机构（2）内侧设置有固定机构（3）；

2.根据权利要求1所述的一种腿托用磁悬浮无摩擦角度保持机构，其特征在于：所述接线套（23）固定连接于支撑框（21）内部，所述转轴（22）内部开设有接线槽，且呈圆形，且转轴（22）内部呈空心设置，所述外壳（27）转动连接于转轴（22）外围。

3.根据权利要求1所述的一种腿托用磁悬浮无摩擦角度保持机构，其特征在于：所述轴承座（292）和轴承本体（293）设置有两组，且对称分布于外壳（27）前后两侧。

4.根据权利要求1所述的一种腿托用磁悬浮无摩擦角度保持机构，其特征在于：所述阵列永磁环（26）位于音圈绕组（25）外围，且内侧不与音圈绕组（25）外围相互接触。

5.根据权利要求1所述的一种腿托用磁悬浮无摩擦角度保持机构，其特征在于：所述音圈绕组（25）设置有三组，且对称分布于定子铁芯（24）外围。

6.根据权利要求1所述的一种腿托用磁悬浮无摩擦角度保持机构，其特征在于：所述固定机构（3）包括限位架（31），所述限位架（31）插接于安装座（29）和腿托本体（291）内部，所述限位架（31）外围滑动连接有垫片（32），所述垫片（32）设置于安装座（29）后侧，所述限位架（31）后端外围螺纹连接有固定套（33）。

7.根据权利要求6所述的一种腿托用磁悬浮无摩擦角度保持机构，其特征在于：所述垫片（32）前侧与安装座（29）后侧相互接触。
