一种游戏卡牌发卡装置的制作方法

本申请涉及游戏卡牌生产，尤其涉及一种游戏卡牌发卡装置。

背景技术：

1、游戏卡牌在模切工艺后，卡牌仍是散乱的，需要自动化设备会将其分拣、计数，并按照预设的比例（如一张稀有卡配若干张普通卡）组合成“包”。

2、现有的发卡机在发卡的时候容易出现一次发卡出现多张的情况，导致分拣计算不准确。

技术实现思路

1、本实用新型专利为解决现有的技术缺陷，提供了一种游戏卡牌发卡装置，通过本申请能够对不同厚度的卡牌进行计数分拣。

2、本申请采用以下技术方案实现：

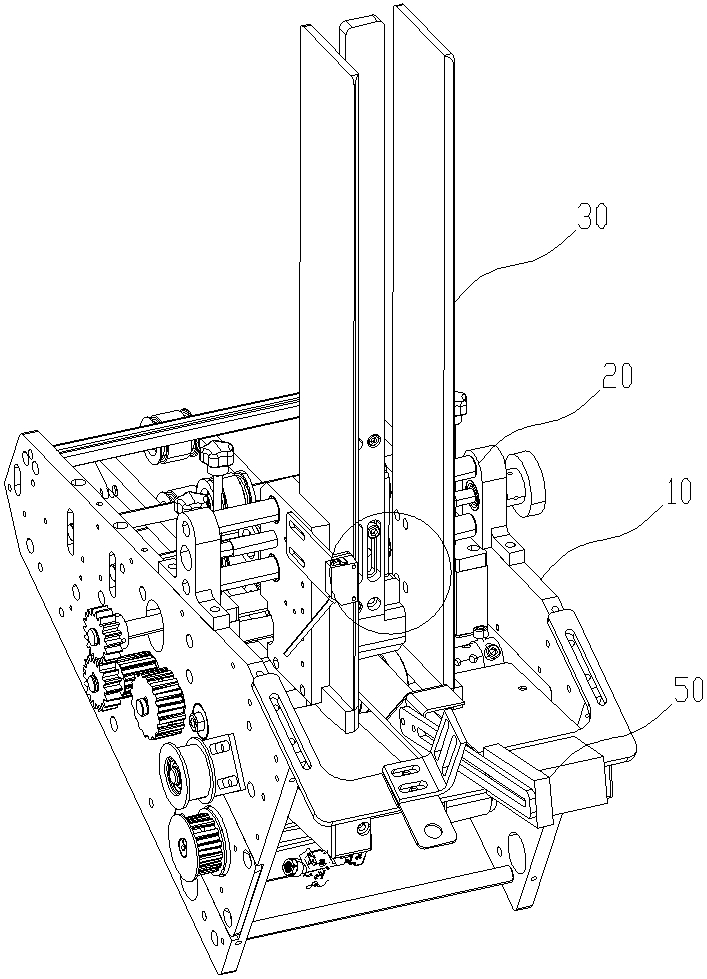

3、一种游戏卡牌发卡装置，包括：

4、机架，所述机架包括两块支撑板；

5、横移调节机构，所述横移调节机构包括：支撑座、导杆和丝杆，所述导杆与支撑座固定连接，所述丝杆与支撑座转动连接；

6、发卡机构，所述发卡机构包括：侧挡板、中挡板、移动板，两块所述侧挡板设置在中挡板两侧，且侧挡板、中挡板之间形成一收纳槽，所述侧挡板固定连接在移动板上，移动板滑动连接在导杆上，中挡板固定连接在移动座上，所述移动座滑动连接在导杆上；

7、输送机构，所述输送机构包括：电机、驱动轴、输送带，电机通过驱动皮带驱动驱动轴旋转，驱动轴和输送带转动连接，所述输送带还与从动轴转动连接；

8、挡板机构，所述挡板机构包括：卡牌挡板，所述卡牌挡板设置在输送带上方。

9、相比现有技术，本申请的有益效果至少包括如下：

10、本申请设置的横移调节机构能对发卡机构的位置进行调节，从而可以使卡牌设置在输送机构的合适位置，提高发卡准确性；发卡机构的中挡板上下能够进行调节，能够根据卡牌厚度进行调节；本申请的卡牌挡板高度和位置方便根据卡牌厚度和大小进行调节，能够提高适应性，能够提交计算和分拣的质量。

1.一种游戏卡牌发卡装置，其特征在于，包括：

2.根据权利要求1所述的一种游戏卡牌发卡装置，其特征在于：所述丝杆（23）至少一端还固定连接有旋钮（24），所述旋钮（24）设置在支撑座（21）外侧。

3.根据权利要求1所述的一种游戏卡牌发卡装置，其特征在于：所述移动座为两半式结构，具体包括第一移动座（34）和第二移动座（35），所述中挡板（32）安装在第二移动座（35）上。

4.根据权利要求3所述的一种游戏卡牌发卡装置，其特征在于：所述中挡板（32）上固定有连接块（37），连接块（37）上设置有第二导杆（38），第二导杆（38）与设置在第二移动座（35）上的倒孔相互配合。

5.根据权利要求4所述的一种游戏卡牌发卡装置，其特征在于：所述中挡板（32）上还设置有长沉头孔（36），所述中挡板（32）通过插入长沉头孔（36）的螺栓与第二移动座（35）可拆卸连接。

6.根据权利要求1所述的一种游戏卡牌发卡装置，其特征在于：所述驱动轴（43）两端分别安装在安装条（42）上，所述安装条（42）安装在支撑板内侧，所述安装条（42）上设置有安装槽（48），所述驱动轴（43）端部安装在安装槽（48）内。

7.根据权利要求6所述的一种游戏卡牌发卡装置，其特征在于：所述驱动轴（43）上设置有滚轮（44），所述输送带（45）安装在滚轮（44）上。

8.根据权利要求6所述的一种游戏卡牌发卡装置，其特征在于：所述驱动轴（43）和从动轴（46）之间还设置有轴承（47），轴承（47）对输送带（45）起支撑作用。

9.根据权利要求8所述的一种游戏卡牌发卡装置，其特征在于：所述卡牌挡板（54）固定安装在连接条（53）上，所述连接条（53）安装在安装板（52）上，所述安装板（52）安装在安装架（51）上，所述安装架（51）安装在支撑板上。

10.根据权利要求9所述的一种游戏卡牌发卡装置，其特征在于：所述连接条（53）上设置有长槽，所述安装板（52）也设置有长槽，所述连接条（53）和安装板（52）之间通过插入长槽内的螺栓固定连接。
