一种可快拆的多轴承跳绳手柄结构的制作方法
本技术涉及运动健身器材,尤其涉及一种可快拆的多轴承跳绳手柄结构。
背景技术:
1、一般来说,跳绳手柄主要由外部握持部分和内部核心部分组成。内部核心部分包括内套管和轴承。内套管位于手柄内部,是供绳线穿过的部件,其内部为中空状并与手柄同轴线设置。内套管一般由塑料或金属制成,要求具有一定的强度和耐磨性,以保证在跳绳过程中能够稳定地支撑绳线,并随着跳绳的旋转而转动。
2、轴承安装在内套管的顶部,卡接在手柄内部,主要作用是减少内套管在跳绳手柄内部转动时的摩擦力,使跳绳的转动更加顺畅、持久,空转性能更好。常见的轴承有滚珠轴承、滚针轴承等,其质量和精度对跳绳的使用体验有重要影响。
3、现有跳绳手柄多采用单轴承或直接摩擦转动,存在径向跳动,导致转动阻力大。
技术实现思路
1、本实用新型的目的在于克服现有的缺陷提供一种可快拆的多轴承跳绳手柄结构,采用分体式设计增加多轴承和芯筒,能形成多节点支撑,大幅减少径向跳动,减小转动阻力。
2、实现上述目的的技术方案是:一种可快拆的多轴承跳绳手柄结构,包括手柄,所述手柄的前端设有外螺纹,所述手柄的外螺纹处螺纹连接有固定盖,所述手柄的内壁设有限位槽,所述限位槽内可拆卸安装有转动模块,所述转动模块与所述固定盖相紧贴。
3、优选的,所述转动模块包括第一芯筒、第二芯筒、第一轴承、第二轴承和第三轴承,所述限位槽的后端紧贴有所述第一芯筒,所述第一芯筒的外壁后端设置有所述第一轴承,所述第一芯筒的前端插入所述第二芯筒的内壁,所述第一芯筒外壁前端设有所述第二轴承,所述第二芯筒的外壁前端设有所述第三轴承,所述第一轴承、所述第二轴承和所述第三轴承与所述限位槽的内壁相紧贴,所述第二轴承位于所述第一芯筒和所述第二芯筒之间,所述第三轴承和所述固定盖相紧贴。
4、优选的,第二芯筒的内壁内可拆卸连接有固定卡扣。
5、优选的,所述固定卡扣穿过所述固定盖插入所述第二芯筒的内壁。
6、优选的,所述手柄上还设有防滑套。
7、本实用新型的有益效果是:通过将第一轴承和第二轴承压装到第一芯筒的两端,将第三轴承压装到第二芯筒的末端,将第一芯筒插入第二芯筒内,组装完转动模块,转动模块采用分体式设计增加多轴承和芯筒,能形成多节点支撑,大幅减少径向跳动,减小转动阻力;
8、通过固定卡扣扣与固定盖的倒扣设计,固定盖内侧设内螺纹与手柄连接,固定卡扣外壁设有四个弹性凸起,插入芯筒就能固定跳绳,这样能快速对本装置进行拆卸,方便后续的维修。

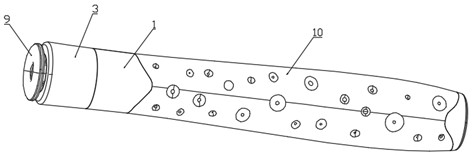

1.一种可快拆的多轴承跳绳手柄结构,其特征在于,包括手柄(1),所述手柄(1)的前端设有外螺纹,所述手柄(1)的外螺纹处螺纹连接有固定盖(3),所述手柄(1)的内壁设有限位槽(2),所述限位槽(2)内可拆卸安装有转动模块,所述转动模块与所述固定盖(3)相紧贴;
2.根据权利要求1所述的可快拆的多轴承跳绳手柄结构,其特征在于,第二芯筒(5)的内壁内可拆卸连接有固定卡扣(9)。
3.根据权利要求2所述的可快拆的多轴承跳绳手柄结构,其特征在于,所述固定卡扣(9)穿过所述固定盖(3)插入所述第二芯筒(5)的内壁。
4.根据权利要求1所述的可快拆的多轴承跳绳手柄结构,其特征在于,所述手柄(1)上还设有防滑套(10)。
