构建套装元件的制作方法

本技术实施例总体上涉及构建套装，并且特别地，涉及具有互锁构建套装元件的构建套装和模块化游乐结构，例如积木和其他互锁元件，其由不同的材料制成，例如塑料和金属。

背景技术：

1、包括积木、小雕像、轮子和其他互锁构建套装元件的构建套装，其可以连接在一起以创建不同的物体和结构，受到儿童和成人的欢迎，并且在玩具、游戏和兴趣爱好领域中是众所周知的。

2、虽然互锁构建套装元件可以具有各种尺寸和形状，但典型的元件是具有矩形形状的互锁可堆叠构建块，其顶面上具有以矩阵形式排列的向上突出的插销，其底面上具有联接装置，用于将块可释放地互锁到具有向上突出的插销的另一个类似构建块的顶部。不同形状和尺寸的多个块可以组装成各种玩具结构，例如房屋、汽车、飞机、宇宙飞船和动物。

3、尽管一些物体和结构可以由单一类型的构建套装元件组装，但是非常期望通过各种不同的构建块和其他构建元件为用户提供游戏的附加选项和可能性。扩展选项的一种方法是结合由不同材料制成的元件。历史上，许多互锁构建套装元件由塑料制成，以提供足够的强度、耐久性和易于制造性。塑料的特性可以实现塑料构建元件之间的紧密制造公差和强互补过盈配合连接。然而，在尝试结合由其他材料（例如金属）制成的构建元件时，实现与塑料构建元件相同的公差和过盈配合可能是具有挑战性的。特别地，由于诸如不同的制造公差、柔性特性、热膨胀特性、硬度特性和磨损特性等因素，将塑料构建元件与金属构建元件连接可能特别困难。此外，在塑料-金属连接处，较强的金属部件可能永久地刮擦、变形或以其他方式损坏塑料部件，使得难以维持重复的配合和足够的摩擦配合。

技术实现思路

1、本文描述了一种构建套装组件，其可以提供由不同材料（例如金属和塑料）制成的牢固互锁的构建套装元件。

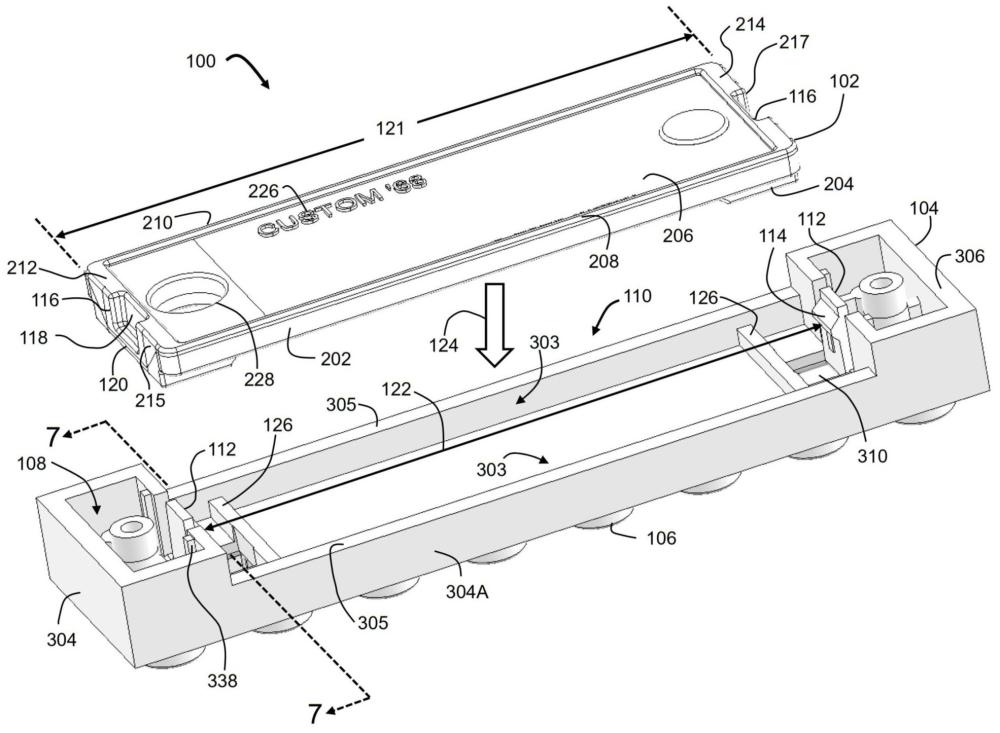

2、在一个实施例中，构建套装组件可包括具有远侧边缘和与远侧边缘相邻的近侧凹部的金属构建元件，以及具有壁并限定配置成接收金属构建元件的嵌套开口的塑料构建元件。壁可以具有限定悬臂构件的开口。悬臂构件可以具有与塑料构建元件一体连接的第一端和与第一端相对的第二端，该第二端不受支撑并且相对于悬臂构件的初始位置可偏转。第二端可以具有朝向嵌套开口的内部突出的钩状突起。为了将金属构建元件连接到塑料构建元件，金属构建元件的至少一部分可以插入嵌套开口中，使得金属构建元件的远侧边缘接触钩状突起，使悬臂构件的第二端偏转远离嵌套开口的内部，并且移动越过钩状突起以允许悬臂构件的第二端朝向嵌套开口的内部移回以返回到初始位置，其中钩状突起设置在近侧凹部中。

3、在另一方面，当金属构建元件设置在嵌套开口中时，钩状突起可以接触远侧边缘以将金属构建元件固定到塑料构建元件。

4、在另一方面，塑料构建元件可以包括上壁和底侧。上壁可以具有上表面和与上表面相对的下表面，并且多个插销可以从上表面突出。插销可以具有均匀的尺寸和形状，并且可以以矩阵定位。底侧可以限定嵌套开口和多个开口，所述多个开口用于接收具有与插销相关联的尺寸、形状和定位的插销。具有限定悬臂构件的开口的壁可以从上壁延伸到底侧。

5、在另一方面，塑料构建元件可以具有在上壁和底侧之间延伸的侧壁，并且嵌套开口可以配置成接收金属构建元件，使得金属构建元件与由上壁、底侧和侧壁的外表面限定的平面齐平地嵌套或嵌套在由上壁、底侧和侧壁的外表面限定的平面内。

6、在另一方面，具有限定悬臂构件的开口的壁可以在塑料构建元件的内部，并且可以垂直于并连接两个侧壁。

7、在另一方面，具有限定悬臂构件的开口的壁可以具有壁部段，该壁部段具有与开口相邻的自由端，并且塑料构建元件还可以包括附接到上壁和壁部段的自由端的加强肋。

8、在另一方面，侧壁可以包括第一横向侧壁、与第一横向侧壁相对的第二横向侧壁、第一纵向侧壁和与第一纵向侧壁相对的第二纵向侧壁。当从面向第一纵向侧壁的一侧观察时，第一纵向侧壁可以限定第一矩形凹口，该第一矩形凹口从底侧延伸到第一矩形凹口的底部边缘。当从面向第二纵向侧壁的一侧观察时，第二纵向侧壁可以限定第二矩形凹口，该第二矩形凹口从底侧延伸到第二矩形凹口的底部边缘。金属构建元件可以包括板部分，该板部分具有带有第一上表面和第一纵向阶部的第一纵向轨道，以及带有第二上表面和第二纵向阶部的第二纵向轨道。嵌套开口可以配置成接收金属构建元件，使得第一纵向阶部与第一矩形凹口的底部边缘线性对齐，并且第二纵向阶部与第二矩形凹口的底部边缘线性对齐。第一纵向轨道的第一上表面和第二纵向轨道的第二上表面可以与底侧齐平或在底侧内。

9、在另一方面，塑料构建元件还可以包括位于上壁下表面上的支撑构件，该支撑构件在第一和第二矩形凹口的纵向长度内从第一纵向壁延伸到第二纵向壁。

10、在另一方面，金属构建元件还可以包括基部部分，该基部部分的宽度比从第一纵向轨道到第二纵向轨道的板部分的宽度窄。基部部分的宽度可以配置为配合在第一纵向壁和第二纵向壁之间，使得当金属构建元件布置在塑料构建元件的嵌套开口中时，基部部分搁置在支撑构件上，其中第一纵向阶部与第一矩形凹口的底部边缘线性对齐并间隔开，并且第二纵向阶部与第二矩形凹口的底部边缘线性对齐并间隔开。

11、在另一方面，塑料构建元件可以限定与卡扣配件相邻的穿过上壁的上壁开口，并且支撑构件可以布置成与上壁开口相邻。

12、在另一方面，塑料结构构件的上壁可以限定上壁开口，金属结构构件可以限定开口，并且当金属结构构件设置在嵌套开口中并且连接到塑料结构构件时，上壁开口可以与金属结构构件的开口对齐以限定通道。

13、在另一方面，金属构建元件可以限定开口，并且构建套装组件还可以包括附接装置，当金属构建元件设置在嵌套开口中并连接到塑料构建元件时，该附接装置附接到金属构建元件的开口。

14、在另一方面，在初始位置，悬臂构件的第二端的最靠近嵌套开口的内边缘可以与壁的最靠近嵌套开口的内边缘对齐，并且钩状突起可以突出到嵌套开口中。当远侧边缘使悬臂构件的第二端偏转时，悬臂构件的第二端的内边缘可以比壁的内边缘更远离嵌套开口移动。

15、在另一方面，壁可以具有圆柱形曲率，并且悬臂构件的周边面可以具有符合圆柱形曲率的曲率。

16、在另一方面，其中塑料构建元件可以包括限定纵向轴线的圆柱形本体，以及设置在圆柱形本体内部并垂直于圆柱形本体的纵向轴线的内基部壁。嵌套开口可以在内基部壁的第一侧上并且由内基部壁和圆柱形本体限定，并且底部开口可以在内基部壁的与内基部壁的第一侧相对的第二侧上并且由内基部壁和圆柱形本体限定。具有限定悬臂构件的开口的壁可以是圆柱形本体的在内基部壁的第一侧上的壁。内基部壁可以限定与壁相邻的开口。悬臂构件的第一端可以邻近内基部壁的开口设置。

17、在另一方面，金属构建元件可以包括圆柱形盘，近侧凹部可以是围绕圆柱形盘的环形凹槽，并且远侧边缘可以是围绕圆柱形盘的环形环。

18、在另一方面，塑料构建元件还可以包括扶壁部分，该扶壁部分设置在圆柱形本体和内基部壁的第二侧之间的拐角处，邻近内基部壁的开口。

19、在另一方面，金属构建元件可以由锌合金制成，并且塑料构建元件可以由丙烯腈丁二烯苯乙烯制成。

20、在另一个实施例中，构建套装组件的构建套装元件可以包括上壁、与上壁相对的底侧、从上壁垂直延伸到底侧的壁、以及在上壁和底侧之间延伸的多个侧壁。上壁可以具有上表面和与上表面相对的下表面。多个插销可以从上表面突出。插销可以具有均匀的尺寸和形状，并且可以以矩阵定位。底侧可以限定嵌套开口和多个开口，用于接收具有与插销相关联的尺寸、形状和定位的插销。从上壁垂直延伸到底侧的壁可以具有限定悬臂构件的开口。悬臂构件可以具有第一端和第二端，第一端与构建套装元件一体地连接，第二端与第一端相对并且不受支撑并且相对于悬臂构件的初始位置可偏转。第二端可以具有朝向嵌套开口的内部突出的钩状突起。嵌套开口可以配置成将具有远侧边缘和邻近远侧边缘的近侧凹部的第二构建套装元件接收到嵌套开口中，使得第二构建套装元件与由上壁、底侧和多个侧壁的外表面限定的平面齐平地嵌套或嵌套在由上壁、底侧和多个侧壁的外表面限定的平面内，其中钩状突起设置在近侧凹部中。

21、在另一个实施例中，构建套装组件的构建套装元件可包括限定纵向轴线的圆柱形本体，以及设置在圆柱形本体内部并垂直于圆柱形本体的纵向轴线的内基部壁。嵌套开口可以由内基部壁和圆柱形本体在内基部壁的第一侧上限定，并且底部开口可以由内基部壁和圆柱形本体在与内基部壁的第一侧相对的内基部壁的第二侧上限定。圆柱形本体的在内基部壁的第一侧上的壁可以具有限定悬臂构件的开口。悬臂构件可以具有第一端和第二端，第一端与构建套装元件一体地连接，第二端与第一端相对并且不受支撑并且相对于悬臂构件的初始位置可偏转。第二端可以具有朝向嵌套开口的内部突出的钩状突起。内基部壁可以限定与壁相邻的开口。悬臂构件的第一端可以邻近内基部壁的开口设置。嵌套开口可以配置成将第二构建元件接收到嵌套开口中，该第二构建元件具有远侧边缘和邻近远侧边缘的近侧凹部，其中钩状突起设置在近侧凹部中。

22、根据以下详细描述，本实施例的其他目的、特征和优点对于本领域技术人员将变得显而易见。然而，应当理解，详细描述和具体示例虽然指示了一些实施例，但是通过说明而非限制的方式给出。在不脱离本实施例的精神的情况下，可以在本实施例的范围内进行许多改变和修改，并且本实施例包括所有这些修改。
