准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统的制作方法

本发明涉及燃煤电厂烟气余热回收，尤其涉及准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统。

背景技术：

1、

2、传统一般都是单一使用低温省煤器或高温省煤器，不能将低温省煤器与高温省煤器联合使用，且不能灵活调控余热回收比例，另外也无法实现单管板在线检漏与隔离，一旦泄漏只能整体停机处理。

3、因此，亟需一种能够灵活调控余热回收比例、同时具备泄漏在线隔离能力的低温省煤器系统。

技术实现思路

1、本发明提供了准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统，以解决上述背景技术中提出的问题。

2、为了实现上述目的，本发明采用了如下技术方案：

3、一种准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统，包括烟气通道壳体，所述烟气通道壳体内并排安装有低温段低温省煤器和高温段低温省煤器，每个所述低温段低温省煤器和高温段低温省煤器均包括板式换热器组，板式换热器组由多组等距间隔设置的换热器板组成，每个所述换热器板上安装有进水支管和出水支管，每个所述进水支管和出水支管的上端均设有三通阀，多个所述进水支管均通过三通阀共同连接有进水总管，多个所述出水支管均通过三通阀共同连接有出水总管。

4、根据本发明提供的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统：还包括凝结水系统，所述凝结水系统包括两个凝结水增压泵，两个所述凝结水增压泵分别与高温段低温省煤器上的进水总管和出水总管连接。通过调节凝结水增压泵的开度控制高温段余热回收的热量大小，进而控制高温段出口烟气温度即低温段入口温度；

5、根据本发明提供的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统：还包括热媒水系统，所述热媒水系统包括两个热媒水循环泵，两个所述热媒水循环泵分别与低温段低温省煤器上的进水总管和出水总管连接。通过控制热媒水循环泵的功率调整循环水量，控制低温段回收热量和之后一、二次风温度的提升幅度，进而灵活调整热量分配比例。

6、根据本发明提供的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统：还包括在线检漏隔离模块，所述在线检漏隔离模块包括气泵、压力表、多个泄漏测试管，每个所述泄漏测试管对应安装在每个所述三通阀的一端出口，实现单管板在线打压检漏与单独隔离。

7、根据本发明提供的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统：所述在线检漏隔离模块的检漏步骤为：

8、s1，关闭疑似泄漏板式换热器组（4）的进水总管（8）和出水总管（9）；

9、s2，调节将需要单个测试泄漏管板上的两个三通阀（7），使得进水支管（5）和出水支管（6）均与泄漏测试管（10）连通，然后再将两个泄漏测试管（10）分别安装气泵及压力表；

10、s3，通过气泵对单个测试泄漏管板上打压，试验压力3.0mpa，观察压力表波动，并保压5分钟；

11、s4，如压力未降低，则表明该单个管板无泄漏。

12、根据本发明提供的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统：所述板式换热器组（4）的板间距为30～60mm，板高约8mm，板片之间为直通道，气流方向在横向上不再串流，不存在烟速死区。

13、根据本发明提供的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统：所述高温段低温省煤器3的余热回收量调控公式为：；

14、其中，为高温段回收热量；为凝结水质量流量；为水的比热容；为高温段出口凝结水温度；为高温段入口凝结水温度；为泵流量-开度换算系数；为凝结水增压泵转速；为泵效率；为泵扬程。

15、根据本发明提供的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统：所述低温段低温省煤器2的余热回收量调控公式为：；

16、其中，为低温段回收热量；为热媒水质量流量；为热媒水比热容；为低温段出口热媒水温度；为低温段入口热媒水温度；为循环泵流量-功率换算系数；为热媒水循环泵运行功率；为循环泵效率；为泵扬程。

17、与现有技术相比，本发明的有益效果是：

18、1、本发明通过凝结水增压泵和热媒水循环泵的灵活调控，实现了高温段和低温段余热回收比例和总量的灵活分配，在燃用准东煤烟气余热温度波动情况下，能够精准控制排烟温度稳定在85℃，适配烟气温度波动与准东煤高水分、高硫工况。

19、2、本发明通过在每个板管进、出水支管上设置独立三通阀，实现了单管板在线打压检漏与单独隔离，无需对单个模块进行隔离，以最小化对低省系统换热的影响程度，解决了低温省煤器泄漏导致机组事故停机的难题。

20、上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。本发明的具体实施方式由以下实施例及其附图详细给出。

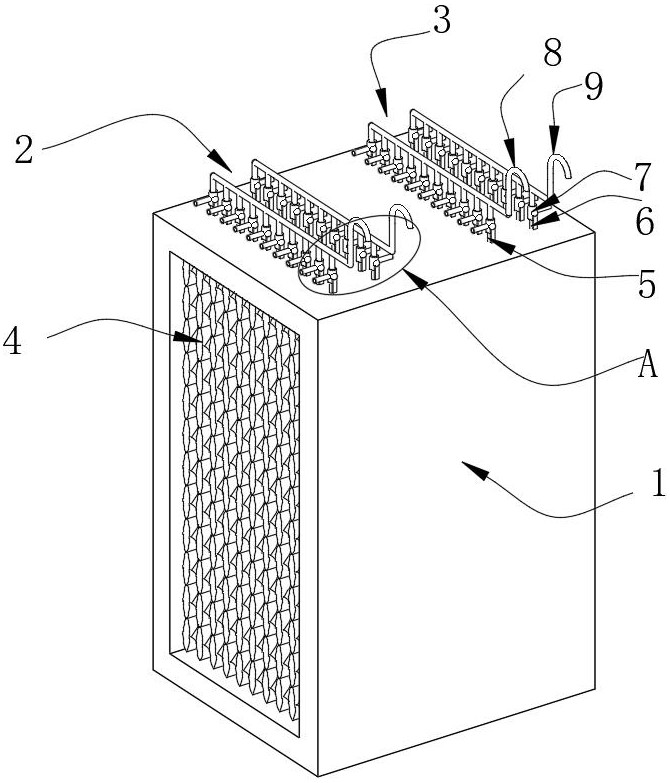

1.一种准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统，包括烟气通道壳体（1），其特征在于，所述烟气通道壳体（1）内并排安装有低温段低温省煤器（2）和高温段低温省煤器（3），每个所述低温段低温省煤器（2）和高温段低温省煤器（3）均包括板式换热器组（4），板式换热器组（4）由多组等距间隔设置的换热器板组成，每个所述换热器板上安装有进水支管（5）和出水支管（6），每个所述进水支管（5）和出水支管（6）的上端均设有三通阀（7），多个所述进水支管（5）均通过三通阀（7）共同连接有进水总管（8），多个所述出水支管（6）均通过三通阀（7）共同连接有出水总管（9）。

2.根据权利要求1所述的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统，其特征在于，还包括凝结水系统，所述凝结水系统包括两个凝结水增压泵，两个所述凝结水增压泵分别与高温段低温省煤器（3）上的进水总管（8）和出水总管（9）连接。

3.根据权利要求2所述的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统，其特征在于，还包括热媒水系统，所述热媒水系统包括两个热媒水循环泵，两个所述热媒水循环泵分别与低温段低温省煤器（2）上的进水总管（8）和出水总管（9）连接。

4.根据权利要求3所述的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统，其特征在于，还包括在线检漏隔离模块，所述在线检漏隔离模块包括气泵、压力表、多个泄漏测试管（10），每个所述泄漏测试管（10）对应安装在每个所述三通阀（7）的一端出口。

5.根据权利要求4所述的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统，其特征在于，所述在线检漏隔离模块的检漏步骤为：

6.根据权利要求5所述的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统，其特征在于，所述板式换热器组（4）的板间距为30～60mm，板高约8mm，板片之间为直通道。

7.根据权利要求6所述的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统，其特征在于，所述高温段低温省煤器3的余热回收量调控公式为：；

8.根据权利要求7所述的准东煤机组低温省煤器余热回收灵活调控与泄漏隔离系统，其特征在于，所述低温段低温省煤器2的余热回收量调控公式为：；
