一种适用于超高温烟气条件的过热器汽水管路的制作方法

本技术涉及一种过热器，尤其涉及一种适用于超高温烟气条件的过热器汽水管路，属于锅炉设备。

背景技术：

1、余热锅炉不同级的过热器管屏在炉内通过联络管相连接，底部的联络管连接疏水管道。余热锅炉正常运行时疏水管道不疏水，此时疏水管内无介质流动，而疏水管的炉内管段处在高温烟气中，为避免疏水管管壁出现超温爆管，疏水管道的设计温度需与烟气温度匹配。随着燃机容量要求的不断增大，燃机的排烟温度也不断升高，特别是中东等地区的联合循环机组，往往带有补燃系统。补燃后的烟气温度相比燃机排气进一步升高，甚至会高达800℃以上，而现有的疏水管道受到管材和型号的制约，其管道设计温度通常在650℃以下，无法满足800℃以上的超高温烟气条件，运行时势必会出现疏水管超温爆管，危及过热器汽水管路和机组的运行安全。

技术实现思路

1、本实用新型主要是解决现有技术所存在的疏水管道在超高温烟气条件下出现超温爆管的技术问题，提供一种适用于超高温烟气条件的过热器汽水管路。

2、本实用新型针对上述技术问题主要是通过下述技术方案得以解决的：本实用新型包括设置于烟道的一级过热器、二级过热器、三级过热器，一级过热器入口与上游蒸汽管道相连接，一级过热器出口通过联络管与二级过热器入口连接，二级过热器出口通过下游蒸汽管道与三级过热器连接，联络管连通疏水管道，疏水管道穿过炉底板并在炉外管段设置疏水阀，其特征在于，还包括疏水旁路，疏水旁路在旁路连接点与疏水管道相连接，旁路连接点位于疏水管道的炉外管段并处在疏水阀的上游位置，疏水管道通过疏水旁路与下游蒸汽管道连通，疏水旁路设置有截止阀。

3、作为优选，疏水管道位于炉内的管段包裹耐高温隔热材料。

4、作为优选，疏水管道位于炉内的管段安设用于监测疏水管壁温的测温仪。

5、作为优选，疏水管位于炉外的管段设置有疏水截止阀，疏水截止阀设置在旁路连接点与疏水阀之间。

6、作为优选，截止阀为电动阀并与余热锅炉中央处理器连接。

7、作为优选，疏水截止阀为电动阀并与余热锅炉中央处理器连接。

8、作为优选，测温仪与余热锅炉中央处理器连接。

9、本实用新型结构简单，配置合理并具有以下优点：

10、在本实用新型中，在疏水管道设置疏水旁路，疏水管道通过疏水旁路连通下游蒸汽管道，在锅炉正常运行疏水管道不疏水的情况下，疏水管道内介质可通过疏水旁路流向下游蒸汽管道，通过管内持续流动的介质与烟气进行热交换，以降低疏水管壁温，从而使得疏水管道可满足超高温烟气条件，避免疏水管道出现超温爆管的风险。

11、进一步地，疏水管道的炉内管段包裹保温隔热材料，以降低烟气与疏水管道的传热，确保疏水管壁温处于安全范围。

12、进一步地，通过温测仪监测疏水管壁温，当疏水管壁温高于联络管设计温度时，可通过加大疏水旁路的流量来降低疏水管壁温。

13、进一步地，截止阀、疏水截止阀采用电动阀，根据温测仪的监测数据，通过余热锅炉中央处理器可方便快捷地对阀门的和开度进行精准控制。。

14、因此，本实用新型可实现超高温烟气条件下过热器汽水管路的正常运行，避免疏水管道出现超温爆管。本实用新型还具有管路简单合理、控制逻辑简单、运行可靠等优点。

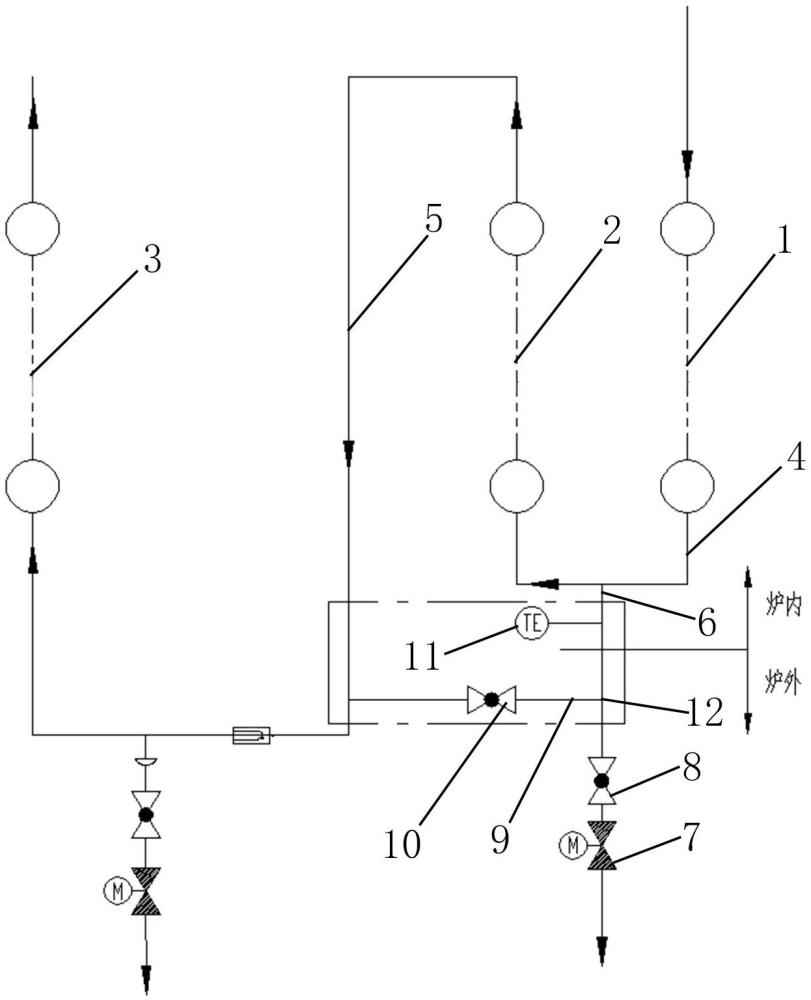

1.一种适用于超高温烟气条件的过热器汽水管路，包括设置于烟道的一级过热器（1）、二级过热器（2）、三级过热器（3），所述一级过热器（1）入口与上游蒸汽管道相连接，所述一级过热器（1）出口通过联络管（4）与二级过热器（2）入口连接，所述二级过热器（2）出口通过下游蒸汽管道（5）与所述三级过热器（3）连接，所述联络管（4）连通疏水管道（6），所述疏水管道（6）穿过炉底板并在炉外管段设置疏水阀（8），其特征在于，还包括疏水旁路（9），所述疏水旁路（9）在旁路连接点（12）与所述疏水管道（6）相连接，所述旁路连接点（12）位于所述疏水管道（6）的炉外管段并处在所述疏水阀（8）的上游位置，所述疏水管道（6）通过所述疏水旁路（9）与所述下游蒸汽管道（5）连通，所述疏水旁路（9）设置有截止阀（10）。

2.根据权利要求1所述的一种适用于超高温烟气条件的过热器汽水管路，其特征在于，所述疏水管道（6）位于炉内的管段包裹耐高温保温材料。

3.根据权利要求1或2所述的一种适用于超高温烟气条件的过热器汽水管路，其特征在于，所述疏水管道（6）位于炉内的管段安设用于监测疏水管壁温的测温仪（11）。

4.根据权利要求1或2所述的一种适用于超高温烟气条件的过热器汽水管路，其特征在于，所述疏水管（6）位于炉外的管段设置有疏水截止阀（7），所述疏水截止阀（7）设置在所述旁路连接点（12）与所述疏水阀（8）之间。

5.根据权利要求1或2所述的一种适用于超高温烟气条件的过热器汽水管路，其特征在于，所述截止阀（10）为电动阀并与余热锅炉中央处理器连接。

6.根据权利要求3所述的一种适用于超高温烟气条件的过热器汽水管路，其特征在于，所述疏水截止阀（7）为电动阀并与余热锅炉中央处理器连接。

7.根据权利要求3所述的一种适用于超高温烟气条件的过热器汽水管路，其特征在于，所述测温仪（11）与余热锅炉中央处理器连接。
