一种电极锅炉用内外筒绝缘分离结构的制作方法

本技术涉及电极锅炉设备，尤其涉及一种电极锅炉用内外筒绝缘分离结构。

背景技术：

1、电锅炉是一种零排放的热能设备，目前的电锅炉主要采用380v低压电，电阻管加热方式，此种加热方式制约了锅炉的总功率，单台设备的加热功率一般不超过3mw，而且低压电源需要配置变压器、高低压配电柜等设备，电力系统的投资大，且电力损耗大；

2、现有技术中，通常在设计电极锅炉时，电极锅炉的内筒和锅炉顶部固定连接，由于锅炉的内筒也需要承载物质，在长时间使用后，会造成内筒和顶部连接变松内筒位置下降；

3、如授权公告号为cn207963044u的实用新型专利，该专利公开了一种电极式热水锅炉内外双筒结构，由锅炉炉体组成，锅炉炉体包括内筒和外筒，所述的内筒和外筒通过循环水泵相互连接：所述的内筒上部悬吊有加热电极，所述的内筒下部左右两侧分别设有落水管和进水管，所述的内筒边缘另设有液位检测接头：所述的进水管与循环水泵的出口端相连，循环水泵的进口端与外筒相连。本实用新型的有益效果是：本实用新型通过将锅炉的结构设计为电极式内外双筒结构使得内外双筒内的水能够得到均匀的加热；均匀分布的三相电极通电后能形成合理的电流场，并确保三相平衡；内筒与锅炉外筒绝缘隔离，因此锅炉不会出现漏电现象，可确保锅炉的是安全性，但是存在不能从内筒下部支撑内筒的问题，因此本实用新型提出一种电极锅炉用内外筒绝缘分离结构以解决现有技术中存在的问题。

技术实现思路

1、针对上述问题，本实用新型提出一种电极锅炉用内外筒绝缘分离结构，该电极锅炉用内外筒绝缘分离结构外筒的内部设置有第一绝缘支座，内筒在进行安装时，通过第一绝缘支座上的多组支撑块对底部进行支撑，同时多组支撑块之间的槽口用于水管的穿过，而第一绝缘支座的上方设置有绝缘环，而绝缘环上又设置有第二绝缘支座，第二绝缘支座与内筒安装在一起，通过绝缘环对第二绝缘支座以及内筒进行支撑，进一步保证内筒安装的稳定。

2、为实现本实用新型的目的，本实用新型通过以下技术方案实现：一种电极锅炉用内外筒绝缘分离结构，包括外筒、内筒、三相电极和蒸汽输出管，所述外筒和内筒之间设有绝缘支撑机构；

3、所述绝缘支撑机构包括第一绝缘支座和第二绝缘支座，所述第一绝缘支座和第二绝缘支座均呈喇叭状，且均由陶瓷制成，所述外筒的内壁位于内筒外侧的位置处设有环形槽，所述第一绝缘支座位于环形槽的底部，所述第一绝缘支座的底部呈环形阵列分布有多组支撑块，多组所述支撑块之间存在用于管道通过的槽口，所述第一绝缘支座的上方设有绝缘环，所述绝缘环的上方设有第二绝缘支座，所述第二绝缘支座与绝缘环、第一绝缘支座以及内筒之间构成密封腔，所述外筒上设有与该密封腔密封连通的输送管。

4、进一步改进在于：所述支撑块采用氟橡胶内填支撑材料制成，所述支撑块设有六组，六组所述支撑块均为半弧形结构。

5、进一步改进在于：所述第一绝缘支座与内筒之间设有密封圈，所述密封圈包括上密封环和下密封环，所述上密封环位于内筒的外壁上，所述下密封环位于第一绝缘支座的顶部，所述上密封环与下密封环之间通过内筒的重力卡合密封。

6、进一步改进在于：所述第二绝缘支座的顶部设有安装环，所述内筒的上端设有与安装环相适配的安装座，所述安装环与安装座之间通过螺栓固定。

7、进一步改进在于：所述外筒的顶部设有半球形罩，所述半球形罩与外筒的筒体之间通过焊接密封，所述半球形罩的顶部可拆卸安装有顶板。

8、进一步改进在于：所述三相电极和蒸汽输出管贯穿顶板设置，所述顶板与三相电极以及蒸汽输出管的连接处设有密封套。

9、本实用新型的有益效果为：本实用新型外筒的内部设置有第一绝缘支座，内筒在进行安装时，通过第一绝缘支座上的多组支撑块对底部进行支撑，同时多组支撑块之间的槽口用于水管的穿过，而第一绝缘支座的上方设置有绝缘环，而绝缘环上又设置有第二绝缘支座，第二绝缘支座与内筒安装在一起，通过绝缘环对第二绝缘支座以及内筒进行支撑，进一步保证内筒安装的稳定，同时第二绝缘支座、绝缘环配合第一绝缘支座之间构成密封腔，同时通过输送管向密封腔输送绝缘气体，使得内筒与外筒绝缘分离，进一步增加本装置使用的安全性。

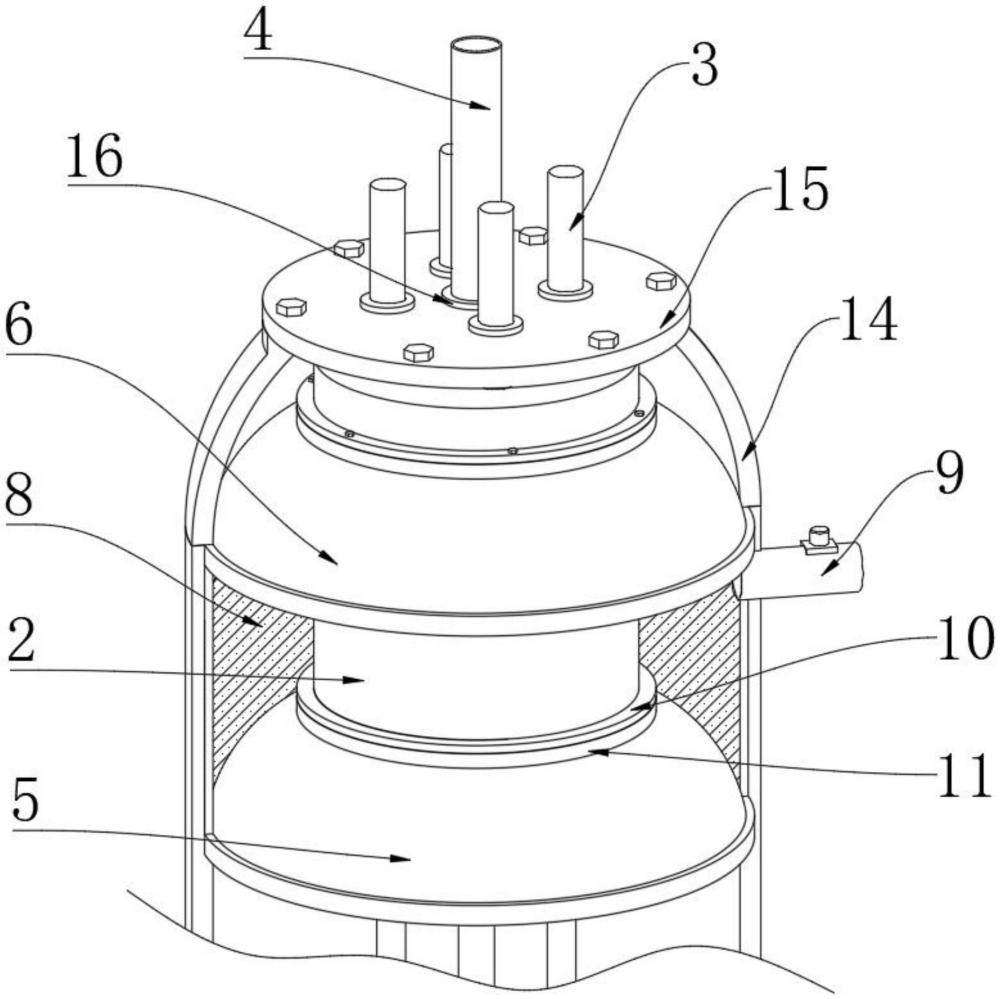

1.一种电极锅炉用内外筒绝缘分离结构，包括外筒（1）、内筒（2）、三相电极（3）和蒸汽输出管（4），其特征在于：所述外筒（1）和内筒（2）之间设有绝缘支撑机构；

2.根据权利要求1所述的一种电极锅炉用内外筒绝缘分离结构，其特征在于：所述支撑块（7）采用氟橡胶内填支撑材料制成，所述支撑块（7）设有六组，六组所述支撑块（7）均为半弧形结构。

3.根据权利要求1所述的一种电极锅炉用内外筒绝缘分离结构，其特征在于：所述第一绝缘支座（5）与内筒（2）之间设有密封圈，所述密封圈包括上密封环（10）和下密封环（11），所述上密封环（10）位于内筒（2）的外壁上，所述下密封环（11）位于第一绝缘支座（5）的顶部，所述上密封环（10）与下密封环（11）之间通过内筒（2）的重力卡合密封。

4.根据权利要求1所述的一种电极锅炉用内外筒绝缘分离结构，其特征在于：所述第二绝缘支座（6）的顶部设有安装环（12），所述内筒（2）的上端设有与安装环（12）相适配的安装座（13），所述安装环（12）与安装座（13）之间通过螺栓固定。

5.根据权利要求1所述的一种电极锅炉用内外筒绝缘分离结构，其特征在于：所述外筒（1）的顶部设有半球形罩（14），所述半球形罩（14）与外筒（1）的筒体之间通过焊接密封，所述半球形罩（14）的顶部可拆卸安装有顶板（15）。

6.根据权利要求5所述的一种电极锅炉用内外筒绝缘分离结构，其特征在于：所述三相电极（3）和蒸汽输出管（4）贯穿顶板（15）设置，所述顶板（15）与三相电极（3）以及蒸汽输出管（4）的连接处设有密封套（16）。
