一种锅炉化学清洗装置的制作方法

本技术涉及清洗装置，尤其涉及一种锅炉化学清洗装置。

背景技术：

1、锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能，锅炉输出具有一定热能的蒸汽、高温水或有机热载体，锅炉在长时间使用后需要进行内部清洗，其中包括化学清洗，使用化学药品水溶液对锅炉内各种沉积物进行清除，并使金属表面形成防腐保护膜。常见的锅炉化学清洗的方式有盐酸清洗、柠檬酸清洗、edta铵盐清洗、edta钠盐清洗、羟基乙酸清洗、羟基乙酸+甲酸或柠檬酸清洗。

2、现有技术中，对于锅炉的化学清洗装置存在些许不足，例如常规清洗通过化学药剂对水垢等杂质进行浸泡，使水垢自然脱落，但水垢与锅炉内壁的粘接过于牢固，无法促进内层水垢与药剂充分反应，水垢清洗不完全。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种锅炉化学清洗装置，具备反应效率高、清洗速度快的优点，解决了上述背景技术提出的问题。

2、本实用新型提供如下技术方案：一种锅炉化学清洗装置，包括锅炉，所述锅炉的顶部活动安装有清洗盖，所述锅炉的一侧设有高压柱塞泵，所述高压柱塞泵的一侧设有过滤筒，所述高压柱塞泵与锅炉的内部底壁之间固定连接有输入管，所述高压柱塞泵与过滤筒之间固定连接有输出管，所述锅炉的内部安装有冲刷装置，所述清洗盖的底部位于冲刷装置外圈对称安装有超声波振动棒，所述清洗盖的底部位于冲刷装置的外圈对称安装有电加热棒，所述超声波振动棒与电加热棒之间角度相差90°。

3、通过上述结构设置，通过设置超声波振动棒与电加热棒之间的相互配合，实现提升对锅炉的清洗效率，通过设置电加热棒控制化学药剂的温度，提升药剂与水垢之间的反应速度，同时设置超声波振动棒可以使超声带来的空化效应与振动能够覆盖普通清洗装置难以触及的区域。

4、优选的，所述过滤筒的底部设有卸料口，所述卸料口外圈固定套接有堵盖，所述过滤筒的内部设有滤板，所述滤板将过滤筒的内部分成过滤腔与净液腔，所述输出管设置在过滤筒的过滤腔与高压柱塞泵的输出口之间，所述过滤筒的顶部与清洗盖的内部之间固定连接有连接管，所述过滤筒净液腔与清洗盖的内部通过连接管相连通。

5、通过上述结构设置，过滤筒通过滤板将杂质留在过滤腔内部，而药液通过滤板的过滤通过净液腔与连接管回流至清洗盖的内部，而药液中混杂的水垢堆积在过滤腔内部。

6、优选的，所述冲刷装置包括立管，所述立管固定安装在清洗盖的底部，且立管与连接管之间位于清洗盖的内部相连通，所述立管端部转动套接有转动喷洒装置。

7、通过上述结构设置，回流至清洗盖内部的循环过滤药液通过立管进入端套内部，经过横管的传输通过喷管进行喷出，经过立管与转动喷洒装置的联动，使其在高压喷出的过程中位于立管端部进行转动。

8、优选的，所述转动喷洒装置包括端套，所述端套转动套接在冲刷装置的端部，所述端套两侧固定安装有横管，所述横管远离端套的一侧固定连接有喷管，所述喷管形状顺从锅炉的内壁，所述喷管靠近锅炉内壁一侧开设有斜向孔。

9、通过上述结构设置，高压药液在喷出时会产生后坐力，持续推动横管与喷管位于立管端部进行转动，使喷管能够位于锅炉的内部进行圆周转动的同时对残余水垢进行高压冲刷，使水垢经过药液的浸泡、电加热棒的振动、喷管的圆周高压冲刷后被完全清理。

10、本实用新型具备以下效果：

11、1、该锅炉化学清洗装置，通过设置超声波振动棒、电加热棒等结构实现化学药剂与水垢之间的充分反应，在使用时先将化学清洗药剂倒入锅炉的内部，随后先对电加热棒通电后再启动超声波振动棒，电加热棒通电后对化学药剂进行加热升温，通过电加热棒的升温后加快化学药剂与水垢之间的反应速率，并且超声波振动棒启动后，产生的超声波会在要集中产生大量微气泡，气泡破裂时释放的局部高温与高压，能够瞬间激活药剂分子活性，同时超声振动能够加速药剂分子扩散，超声波在介质中传播产生高频振动，能够使水垢与锅炉内壁的结合力减弱，起到了药剂与水垢充分反应的效果。

12、2、该锅炉化学清洗装置，通过设置高压柱塞泵、过滤筒等结构实现对药剂中混合的水垢进行过滤，高压柱塞泵通过输入管将锅炉内部的药液与水垢的混合后进行抽吸，随后通过输出管排入过滤筒的内部，混合液经过滤板的过滤后，水垢等杂质被滤在过滤腔内部，需要清理时，通过打开堵盖，使输出管喷出的药液带动过滤腔内部的杂质通过卸料口排出，排出完成关闭后，再次盖上，又能进行药液循环过滤效果，起到了过滤水垢的效果。

13、3、该锅炉化学清洗装置，通过设置高压柱塞泵、冲刷装置、喷管等结构实现对残余水垢进行冲刷，循环过滤药液经过清洗盖内部通向立管内部，随后经过立管流向横管与喷管处，最终通过喷管的斜向孔喷出，药液经过高压柱塞泵抽吸后具有高压，通过斜向孔喷出后对喷管产生后坐力，带动端套位于立管端部进行转动，使喷管对锅炉内壁的残余水垢进行圆周转动式的高压冲刷，水垢经过循环过滤药液持续高压冲刷后进行完全掉落，起到了冲刷水垢的效果。

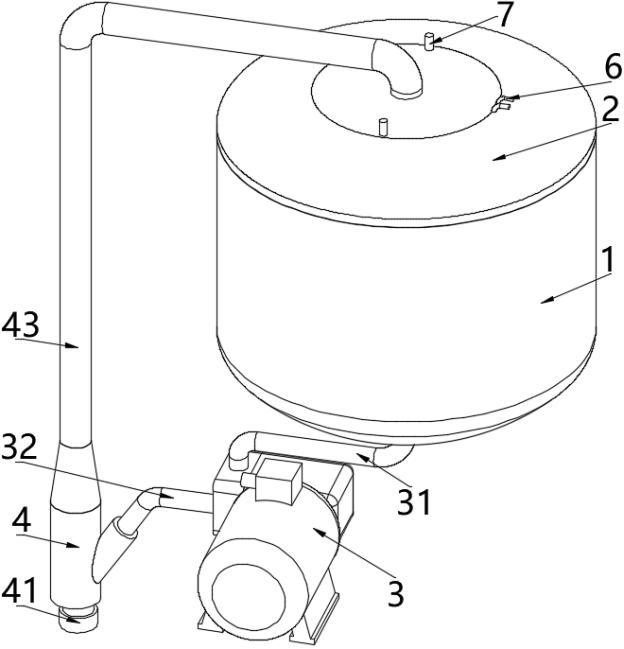

1.一种锅炉化学清洗装置，包括锅炉（1），其特征在于：所述锅炉（1）的顶部活动安装有清洗盖（2），所述锅炉（1）的一侧设有高压柱塞泵（3），所述高压柱塞泵（3）的一侧设有过滤筒（4），所述高压柱塞泵（3）与锅炉（1）的内部底壁之间固定连接有输入管（31），所述高压柱塞泵（3）与过滤筒（4）之间固定连接有输出管（32），所述锅炉（1）的内部安装有冲刷装置（5），所述清洗盖（2）的底部位于冲刷装置（5）外圈对称安装有超声波振动棒（6），所述清洗盖（2）的底部位于冲刷装置（5）的外圈对称安装有电加热棒（7），所述超声波振动棒（6）与电加热棒（7）之间角度相差90°。

2.根据权利要求1所述的一种锅炉化学清洗装置，其特征在于：所述过滤筒（4）的底部设有卸料口，所述卸料口外圈固定套接有堵盖（41），所述过滤筒（4）的内部设有滤板（42），所述滤板（42）将过滤筒（4）的内部分成过滤腔与净液腔，所述输出管（32）设置在过滤筒（4）的过滤腔与高压柱塞泵（3）的输出口之间，所述过滤筒（4）的顶部与清洗盖（2）的内部之间固定连接有连接管（43），所述过滤筒（4）净液腔与清洗盖（2）的内部通过连接管（43）相连通。

3.根据权利要求2所述的一种锅炉化学清洗装置，其特征在于：所述冲刷装置（5）包括立管（51），所述立管（51）固定安装在清洗盖（2）的底部，且立管（51）与连接管（43）之间位于清洗盖（2）的内部相连通，所述立管（51）端部转动套接有转动喷洒装置。

4.根据权利要求3所述的一种锅炉化学清洗装置，其特征在于：所述转动喷洒装置包括端套（52），所述端套（52）转动套接在冲刷装置（5）的端部，所述端套（52）两侧固定安装有横管（53），所述横管（53）远离端套（52）的一侧固定连接有喷管（54），所述喷管（54）形状顺从锅炉（1）的内壁，所述喷管（54）靠近锅炉（1）内壁一侧开设有斜向孔。
