蒸汽发生器及蒸汽发生系统的制作方法

本发明涉及热泵，尤其涉及一种蒸汽发生器及蒸汽发生系统。

背景技术：

1、当前常规的高温蒸汽热泵系统，通常采用普通换热器加热高温热水后进入闪蒸器内获取蒸汽的方案，而高温热水和高温蒸汽对换热器和闪蒸器的腐蚀性较强，需要另外增加设备对水进行除氧；并且还需对制取的蒸汽进行气液分离处理，去除蒸汽中带有的部分水分，此高温蒸汽热泵系统设备复杂，经济性差，实用性低。

技术实现思路

1、本发明提供一种蒸汽发生器及蒸汽发生系统，用以解决现有技术中的缺陷之一，本发明提供一种将热力除氧与气液分离集成于一体的蒸汽发生器，结构更加简单，装置更加集成，解决了常规高温蒸汽热泵系统设备复杂，经济性差，实用性低的问题。

2、本发明提供一种蒸汽发生器，包括：

3、壳体，所述壳体设有第一内腔、第二内腔、出汽口和第一补液口，所述第一内腔、所述第二内腔和所述出汽口依次连通，所述第一补液口与所述第二内腔连通；

4、蒸汽发生组件，所述蒸汽发生组件设置于所述第一内腔；

5、气分部件，所述气分部件设置于所述第二内腔。

6、根据本发明提供的一种蒸汽发生器，所述蒸汽发生组件包括：

7、换热管；

8、分液管，所述分液管设有喷淋孔，所述喷淋孔朝向所述换热管。

9、根据本发明提供的一种蒸汽发生器，所述换热管的内管壁设有凹槽。

10、根据本发明提供的一种蒸汽发生器，所述换热管的外管壁光滑。

11、根据本发明提供的一种蒸汽发生器，所述换热管、所述分液管和所述出汽口自下而上依次设置，所述第二内腔沿蒸汽流通方向的横截面面积小于所述第一内腔沿蒸汽流通方向的横截面面积。

12、根据本发明提供的一种蒸汽发生器，所述分液管包括：

13、管体，所述管体水平设置，所述管体设有所述喷淋孔；

14、分液板，所述分液板设置于所述管体内，且沿水平方向延伸，以将所述管体内部分隔为进液腔和分液腔，所述分液腔与所述喷淋孔连通，所述分液板上设有与所述分液腔连通的分液孔。

15、根据本发明提供的一种蒸汽发生器，所述分液孔的孔径大于所述喷淋孔的孔径。

16、根据本发明提供的一种蒸汽发生器，还包括：

17、泵体，所述泵体通过进液管与所述分液管连通，所述泵体通过回液管与所述壳体底部的出液口连通，所述泵体位于所述壳体的下方，且与所述出液口至少距离设定距离。

18、根据本发明提供的一种蒸汽发生器，所述壳体还设有第二补液口，所述第二补液口与所述第二内腔连通，所述第二补液口适于补充凝结液。

19、本发明还提供一种蒸汽发生系统，包括：

20、如上所述的蒸汽发生器；

21、压缩机，

22、气液分离器；

23、蒸发器；

24、过冷器，所述过冷器的放热通道、所述蒸发器的吸热通道、所述气液分离器、所述压缩机和所述蒸汽发生器的换热管依次连通形成循环回路；

25、给液装置，所述给液装置、所述过冷器的吸热通道和所述第一补液口依次连通。

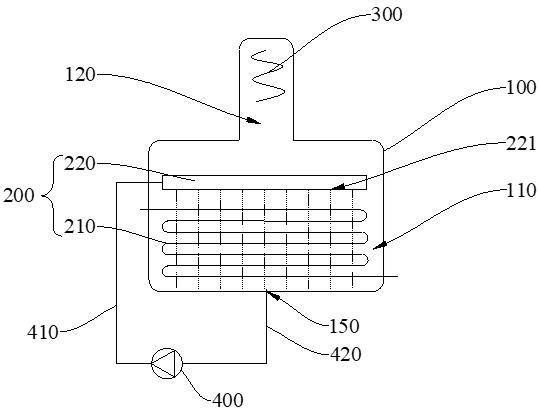

26、本发明的蒸汽发生器，主要由壳体、蒸汽发生组件和气分部件组成，壳体内部分为第一内腔和第二内腔组成，蒸汽发生组件设置在第一内腔中，气分部件设置在第二内腔，第一内腔与第二内腔连通，在对应第二内腔的壳体上还设置出汽口和第一补液口，且均与第二内腔连通。

27、蒸汽发生组件产生的蒸汽由第一内腔流入第二内腔，再由第二内腔通过出汽口排出，液体通过第一补液口加入至第二内腔中，再由第二内腔流入第一内腔中，实现蒸汽发生器的补液，液体在第二内腔中被第二内腔中的蒸汽加热，液体中大部分溶解氧析出由蒸汽携带通过出汽口排出，从而实现热力除氧，降低高温热水在蒸汽发生器内的结垢以及对蒸汽发生器的腐蚀危害作用，由此，通过第二内腔、出汽口和第一补液口的设置，在蒸汽发生器内形成除氧结构，无需另外设置除氧设备。

28、而且，在第二内腔中设置气分部件，蒸汽经过气分部件时，可通过气分部件有效分离出蒸汽内带有的部分水分，减少蒸汽中的水分含量，使出汽口排出的蒸汽更加纯净。由此，本发明提供一种将热力除氧与气液分离集成于一体的蒸汽发生器，结构更加简单，装置更加集成，解决了常规高温蒸汽热泵系统设备复杂，经济性差，实用性低的问题。

1.一种蒸汽发生器，其特征在于，包括：

2.根据权利要求1所述的蒸汽发生器，其特征在于，所述蒸汽发生组件（200）包括：

3.根据权利要求2所述的蒸汽发生器，其特征在于，所述换热管（210）的内管壁设有凹槽。

4.根据权利要求2所述的蒸汽发生器，其特征在于，所述换热管（210）的外管壁光滑。

5.根据权利要求2所述的蒸汽发生器，其特征在于，所述换热管（210）、所述分液管（220）和所述出汽口（130）自下而上依次设置，所述第二内腔（120）沿蒸汽流通方向的横截面面积小于所述第一内腔（110）沿蒸汽流通方向的横截面面积。

6.根据权利要求5所述的蒸汽发生器，其特征在于，所述分液管（220）包括：

7.根据权利要求6所述的蒸汽发生器，其特征在于，所述分液孔（224）的孔径大于所述喷淋孔（221）的孔径。

8.根据权利要求1至7任意一项所述的蒸汽发生器，其特征在于，还包括：

9.根据权利要求8所述的蒸汽发生器，其特征在于，所述壳体（100）还设有第二补液口（160），所述第二补液口（160）与所述第二内腔（120）连通，所述第二补液口（160）适于补充凝结液。

10.一种蒸汽发生系统，其特征在于，包括：
