一种大米加工筛分设备的制作方法

本申请涉及大米生产的领域，尤其是涉及一种大米加工筛分设备。

背景技术：

1、在大米加工过程中，稻谷首先经振动筛、去石机等设备清除砂石、秸秆等杂质，随后进入砻谷工序，通过胶辊摩擦或离心力剥离稻壳，产出糙米与稻壳混合物。接着利用谷糙分离筛将未脱壳的稻谷与糙米区分并循环处理，糙米随后进入多道碾米机，借助铁辊或砂辊的碾磨作用逐步去除米皮层和胚芽，形成白米并分离出米糠，精加工阶段通过抛光机对米粒表面打磨，增强光泽并延长保质期，最终产出符合市场标准的精制大米、留胚米或糙米等多样化产品。

2、在实际生产过程中，受到大米自身品质和不可抗拒的机械因素的影响，同一批次中的大米会存在多种不同尺寸的大米，从而对大米整体的品质产生影响，因此，大米在精加工完成后还需对其进行筛分处理，通过筛分设备筛分出品质优良的大米米粒。

3、现有一种筛分装置，通过滚筒形筛网实现对大米的筛分操作，在使用时，将待筛分的大米灌入滚筒形筛网，通过筛分设备的驱动件驱动滚筒形筛网发生转动，在转动过程中，因筛网上开设有若干个用于供碎米或尺寸较小的米粒流通的孔洞，不符合要求的米粒将沿孔洞内掉落，同时符合要去的米粒受到滚筒形筛网施加的离心力作用，沿滚筒形筛网的出料口分离，随着使用时间的增加，部分米粒将出现卡于孔洞内的情况，从而使滚筒形筛网整体筛分效率降低，需要操作人员不定期对卡于筛网内的米粒进行清除，效率低下，存在改进空间。

技术实现思路

1、为了提升大米筛分的效率，本申请提供一种大米加工筛分设备。

2、本申请提供的一种大米加工筛分设备采用如下的技术方案：

3、一种大米加工筛分设备，包括机架和设置于机架上的筛分设备，以及转动承载于所述机架上的滚筒筛网，所述筛分设备用于驱动所述滚筒筛网沿所述机架发生转动，所述机架上设置有清洁机构，所述清洁机构包括清洁组件，所述清洁组件包括气道和水道，所述气道和所述水道沿所述滚筒筛网长度方向设置于所述机架上，所述气道位于所述水道一侧，所述气道外接气源，所述水道外接水源，所述气道朝向所述滚筒筛网的一侧沿长度方向开设有若干个气孔，所述水道沿朝向所述滚筒筛网的一侧沿长度方向开设有若干个流通孔，若干个所述气孔上均设置有第一喷嘴，若干个所述流通孔上均设置有第二喷嘴，当所述第一喷嘴开启时，沿所述第一喷嘴喷出压缩空气，当所述第二喷嘴开启时，沿所述第二喷嘴喷出水。

4、通过采用上述技术方案，通过沿滚筒筛网长度方向所设置的气道和水道，使用第一喷嘴可对卡于筛网上的米粒进行清除，使其重新回到滚筒筛网内，实现对卡于筛网的米粒进行清除的目的，同时可通过第二喷嘴向滚筒筛网喷出水，从而使粘附于滚筒筛网上的淀粉等其他物质能够经过冲洗将其脱离，有利于提升滚筒筛网整体的整洁度，减少人工参与卡于滚筒筛网孔洞内的米粒进行清洁的必要性，对提升大米筛分的效率起到正向导向作用。

5、优选的，所述清洁机构还包括清扫组件，所述清扫组件包括驱动气缸和清扫刷，所述驱动气缸设置于所述机架上，所述清扫刷连接于所述驱动气缸的活塞杆，所述驱动气缸的活塞杆用于控制所述清扫刷贴近或远离所述滚筒筛网。

6、通过采用上述技术方案，通过驱动气缸控制清扫刷贴近滚筒筛网表面，从而实现通过清扫刷对滚筒筛网进行清洁的目的，对保持滚筒筛网上的孔洞的畅通性起到正向导向作用。

7、优选的，所述滚筒筛网上设置有出料口，所述出料口处设置有出料门，所述出料门与所述出料口铰接，所述出料门用于控制所述出料口的开启或闭合。

8、通过采用上述技术方案，因出料门与出料口处于铰接状态，以便于将出料门沿出料口开启，从而实现对经过第一喷嘴清除后重新回到滚筒筛网内的米粒快速沿滚筒筛网取出，操作简便。

9、优选的，所述出料口与所述出料门抵接的侧壁上设置有胶条。

10、通过采用上述技术方案，通过密封胶条有利于提升出料门与出料口之间配合的密封性，有利于降滚筒筛网内符合需求的米粒沿出料门与出料口之间的间隙流出的情况发生的概率。

11、优选的，位于所述滚筒筛网下方的所述机架上设置有第一筛网，所述第一筛网用于对沿所述滚筒筛网筛分出的米粒进行二次筛分，第一筛网上的孔洞小于所述滚筒筛网的孔洞。

12、通过采用上述技术方案，通过第一筛网实现对沿滚筒筛网筛分后的米粒进行二次分级的目的，通过第一筛网有利于滤除不符合要求的米粒，有利于提升碎米的利用价值。

13、优选的，所述机架上开设有滑移槽，所述第一筛网与所述滑移槽滑移配合。

14、通过采用上述技术方案，第一筛网通过滑移槽实现与机架的滑移配合，以便于操作人员将第一筛网沿机架取下，或，将第一筛网安装于机架上，操作简便，稳定性高。

15、优选的，滑移槽的槽壁上设置有磁力锁，所述磁力锁与筛分设备的控制器电连接，所述磁力锁用于固定所述第一筛网。

16、通过采用上述技术方案，通过磁力锁对第一筛网进行固定，而不需其他机械结构对第一筛网进行固定，有利于提升第一筛网安装于机架上时的稳定性。

17、优选的，位于所述第一筛网下方的所述机架上设置有锥形料斗，所述锥形料斗用于收集水和/或沿所述第一筛网筛出的米粒。

18、通过采用上述技术方案，通过锥形料斗引导水流和/或碎米集中下落，并对水和/或碎米进行统一收集，降低下落过程中发生飞溅的情况发生的概率。

19、综上所述，本申请包括以下至少一种有益技术效果：

20、1.通过沿滚筒筛网长度方向所设置的气道和水道，使用第一喷嘴可对卡于筛网上的米粒进行清除，使其重新回到滚筒筛网内，实现对卡于筛网的米粒进行清除的目的，同时可通过第二喷嘴向滚筒筛网喷出水，从而使粘附于滚筒筛网上的淀粉等其他物质能够经过冲洗将其脱离，有利于提升滚筒筛网整体的整洁度，减少人工参与卡于滚筒筛网孔洞内的米粒进行清洁的必要性，对提升大米筛分的效率起到正向导向作用；

21、2.因出料门与出料口处于铰接状态，以便于将出料门沿出料口开启，从而实现对经过第一喷嘴清除后重新回到滚筒筛网内的米粒快速沿滚筒筛网取出，操作简便；

22、3.通过第一筛网实现对沿滚筒筛网筛分后的米粒进行二次分级的目的，通过第一筛网有利于滤除不符合要求的米粒，有利于提升碎米的利用价值。

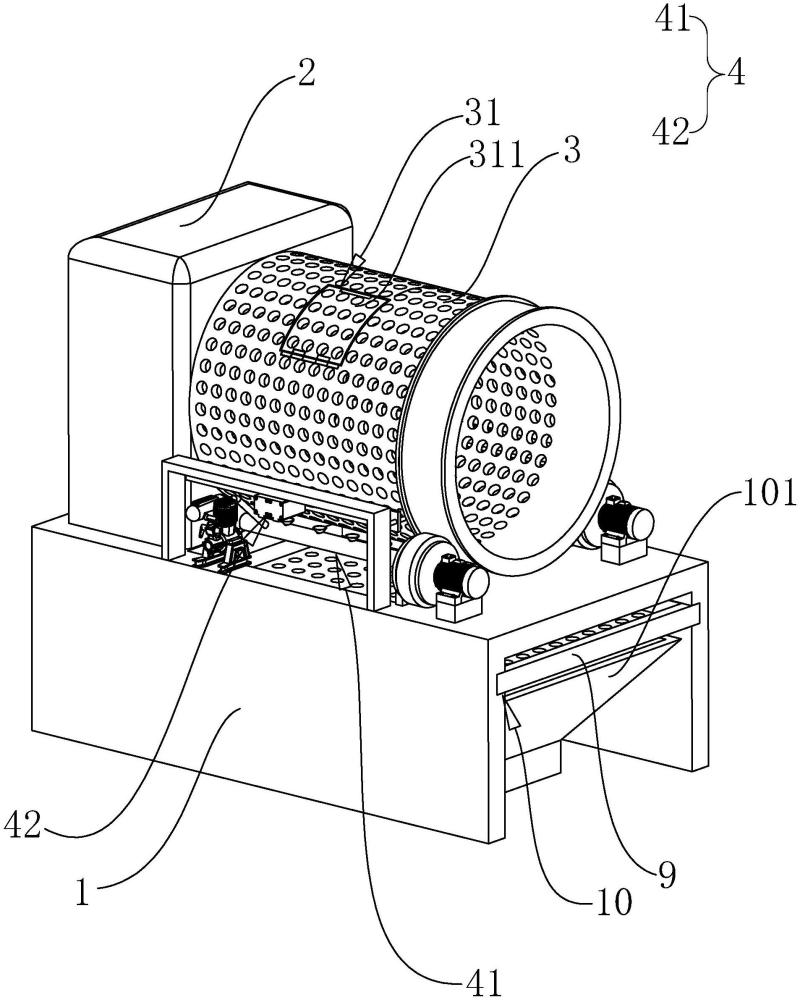

1.一种大米加工筛分设备，包括机架(1)和设置于机架(1)上的筛分机构(2)，以及转动承载于所述机架(1)上的滚筒筛网(3)，所述筛分机构(2)用于驱动所述滚筒筛网(3)沿所述机架(1)发生转动，其特征在于：所述机架(1)上设置有清洁机构(4)，所述清洁机构(4)包括清洁组件(41)，所述清洁组件(41)包括气道(411)和水道(412)，所述气道(411)和所述水道(412)沿所述滚筒筛网(3)长度方向设置于所述机架(1)上，所述气道(411)位于所述水道(412)一侧，所述气道(411)外接气源，所述水道(412)外接水源，所述气道(411)朝向所述滚筒筛网(3)的一侧沿长度方向开设有若干个气孔(5)，所述水道(412)沿朝向所述滚筒筛网(3)的一侧沿长度方向开设有若干个流通孔(6)，若干个所述气孔(5)上均设置有第一喷嘴(7)，若干个所述流通孔(6)上均设置有第二喷嘴(8)，当所述第一喷嘴(7)开启时，沿所述第一喷嘴(7)喷出压缩空气，当所述第二喷嘴(8)开启时，沿所述第二喷嘴(8)喷出水。

2.根据权利要求1所述的一种大米加工筛分设备，其特征在于：所述清洁机构(4)还包括清扫组件(42)，所述清扫组件(42)包括驱动气缸(421)和清扫刷(422)，所述驱动气缸(421)设置于所述机架(1)上，所述清扫刷(422)连接于所述驱动气缸(421)的活塞杆，所述驱动气缸(421)的活塞杆用于控制所述清扫刷(422)贴近或远离所述滚筒筛网(3)。

3.根据权利要求2所述的一种大米加工筛分设备，其特征在于：所述滚筒筛网(3)上设置有出料口(31)，所述出料口(31)处设置有出料门(311)，所述出料门(311)与所述出料口(31)铰接，所述出料门(311)用于控制所述出料口(31)的开启或闭合。

4.根据权利要求3所述的一种大米加工筛分设备，其特征在于：所述出料口(31)与所述出料门(311)抵接的侧壁上设置有胶条。

5.根据权利要求4所述的一种大米加工筛分设备，其特征在于：位于所述滚筒筛网(3)下方的所述机架(1)上设置有第一筛网(9)，所述第一筛网(9)用于对沿所述滚筒筛网(3)筛分出的米粒进行二次筛分，第一筛网(9)上的孔洞小于所述滚筒筛网(3)的孔洞。

6.根据权利要求5所述的一种大米加工筛分设备，其特征在于：所述机架(1)上开设有滑移槽(10)，所述第一筛网(9)与所述滑移槽(10)滑移配合。

7.根据权利要求6所述的一种大米加工筛分设备，其特征在于：滑移槽(10)的槽壁上设置有磁力锁，所述磁力锁与筛分机构(2)的控制器电连接，所述磁力锁用于固定所述第一筛网(9)。

8.根据权利要求7所述的一种大米加工筛分设备，其特征在于：位于所述第一筛网(9)下方的所述机架(1)上设置有锥形料斗(101)，所述锥形料斗(101)用于收集水和/或沿所述第一筛网(9)筛出的米粒。
