一种电除尘器旋转式绝缘滤槽收尘装置及电除尘器的制作方法

本发明属于机械工程，具体涉及一种电除尘器旋转式绝缘滤槽收尘装置及电除尘器。

背景技术：

1、当烟尘刚进入电收尘器的电场前，流通断面的粉尘浓度分布基本一样均匀，但到电场的末端，由于电场力的作用，流通断面的粉尘浓度分布发生较大的变化，趋势是：在收尘板与放电极的之间，越靠近收尘板粉尘浓度越高，而放电极附近几乎无粉尘。尽管大部分粉尘都靠近收尘板，但由于获电粉尘的相互排斥及存在粉尘的获电不足等多种原因，使部分粉尘不能被收尘板捕集，而随气流沿收尘板表面逃逸出电场的现象。当电场振打清灰时，大部分的二次扬尘也是沿阳极板表面逃逸出电场的，事实证明上绝大部分未被收尘板捕集的烟尘都是延收尘板表面逃逸出电场的。因此目前普遍通过增设在电场末端的静电滤槽收尘装置来捕集电场末端沿阳极板表面逃逸的粉尘。

2、目前主流的静电滤槽收尘装置如图1所示，该滤槽通常由多孔金属板、金属丝网（如冷拔锰镍合金丝）或导电材料制成，能够有效收集末端电场振打产生的二次扬尘，但是也存在诸多问题，例如：固定的滤槽会增加电除尘器的运行阻力。根据研究，宽度为200-400毫米的滤槽会使电除尘器运行阻力增加50-100帕斯卡。同时，在上游脱硝设备氨逃逸的大背景下，硫酸氢铵和粉尘极易在导电材料制成且槽内烟气流速较低的滤槽表面形成板结，使其静电吸附粉尘的功能失效，进一步增加了运行阻力和系统运行能耗。烟气在滤槽内容易形成涡流，带走槽内已被捕集的部分粉尘，降低除尘效率。

3、针对上述问题，有必要提出一种设计合理且有效解决上述问题的电除尘器旋转式绝缘滤槽收尘装置及电除尘器。

技术实现思路

1、本发明旨在至少解决现有技术中存在的技术问题之一，提供一种电除尘器旋转式绝缘滤槽收尘装置及电除尘器。

2、本发明的一方面提供一种电除尘器旋转式绝缘滤槽收尘装置，所述电除尘器包括间隔设置的阳极板和阴极线，所述滤槽收尘装置设置于所述阳极板沿烟气方向的下游末端侧部并与烟气方向垂直设置；其中，

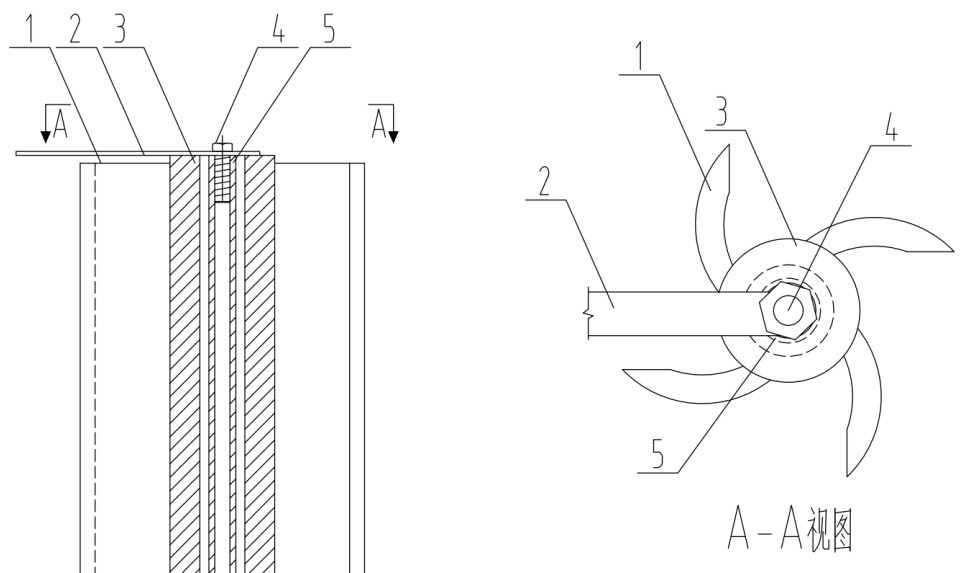

3、所述滤槽收尘装置包括旋转套筒以及沿所述旋转套筒的外侧壁周向间隔设置的多个集尘滤槽；多个所述集尘滤槽呈螺旋状分布；其中，

4、在所述电除尘器正常运行时，烟气进入所述集尘滤槽，烟气中的粉尘被收集在所述集尘滤槽内，同时烟气推动所述集尘滤槽旋转，并在旋转后继续汇入烟气中。

5、可选的，所述旋转套筒包括固定内筒和可转动地套设于所述固定内筒外侧的旋转外筒；所述固定内筒与所述阳极板固定连接。

6、可选的，所述滤槽收尘装置还包括连接板；

7、所述连接板的第一端与所述阳极板固定连接，所述连接板的第二端与所述固定内筒固定连接。

8、可选的，所述滤槽收尘装置还包括固定螺栓，所述固定内筒通过所述固定螺栓固定于所述连接板。

9、可选的，多个所述集尘滤槽等间隔设置。

10、可选的，所述集尘滤槽采用聚四氟乙烯材料制作形成。

11、可选的，所述集尘滤槽的表面设置有防粘抗污涂层。

12、可选的，所述防粘抗污涂层微采用乙醇为溶剂、氟碳类硅烷和有机硅为偶联剂且经修饰、干燥后形成致密涂层。

13、可选的，所述集尘滤槽的长度与所述阳极板侧部的长度相同。

14、本发明的另一方面提供一种电除尘器，包括间隔设置的阳极板和阴极线，还包括至少一个前文所述的电除尘器旋转式绝缘滤槽收尘装置。

15、本发明提供的电除尘器旋转式绝缘滤槽收尘装置及电除尘器，该电除尘器旋转式绝缘滤槽收尘装置包括旋转套筒以及沿旋转套筒的外侧壁周向间隔设置的多个集尘滤槽，多个集尘滤槽呈螺旋状分布；通过将集尘滤槽设置为可旋转结构，进入滤槽的烟气在收集粉尘的同时推动滤槽旋转，旋转后的烟气可顺畅汇入主气流中，避免了传统固定式滤槽对烟气的直吹阻挡，从而大幅减少了气流阻力，另外，多个集尘滤槽呈螺旋状排列且随着旋转套筒进行旋转，使得滤槽在旋转过程中不断改变与气流的相对位置，降低了槽内局部烟气流速，避免了涡流形成，从而防止已捕集粉尘被烟气再次带出电场，提高了收尘效率；由于采用旋转式机械捕集方式，装置本体无需采用导电金属材料，因此不存在硫酸氢铵与粉尘在导电表面板结导致吸附功能失效的问题，保证了长期运行的稳定。

1.一种电除尘器旋转式绝缘滤槽收尘装置，所述电除尘器包括间隔设置的阳极板和阴极线，其特征在于，所述滤槽收尘装置设置于所述阳极板沿烟气方向的下游末端侧部并与烟气方向垂直设置；其中，

2.根据权利要求1所述的装置，其特征在于，所述旋转套筒包括固定内筒和可转动地套设于所述固定内筒外侧的旋转外筒；所述固定内筒与所述阳极板固定连接。

3.根据权利要求2所述的装置，其特征在于，所述滤槽收尘装置还包括连接板；

4.根据权利要求3所述的装置，其特征在于，所述滤槽收尘装置还包括固定螺栓，所述固定内筒通过所述固定螺栓固定于所述连接板。

5.根据权利要求1所述的装置，其特征在于，多个所述集尘滤槽等间隔设置。

6.根据权利要求1所述的装置，其特征在于，所述集尘滤槽采用聚四氟乙烯材料制作形成。

7.根据权利要求1所述的装置，其特征在于，所述集尘滤槽的表面设置有防粘抗污涂层。

8.根据权利要求1所述的装置，其特征在于，所述防粘抗污涂层微采用乙醇为溶剂、氟碳类硅烷和有机硅为偶联剂且经修饰、干燥后形成致密涂层。

9.根据权利要求1所述的装置，其特征在于，所述集尘滤槽的长度与所述阳极板侧部的长度相同。

10.一种电除尘器，其特征在于，包括间隔设置的阳极板和阴极线，还包括至少一个权利要求1至9任一项所述的电除尘器旋转式绝缘滤槽收尘装置。
