一种便携式吹雪融冰机的制作方法
本发明涉及铁路道岔及电气设备的除雪除冰设备,更具体地说,涉及一种便携式吹雪融冰机。
背景技术:
1、在铁路、电力、市政等领域,户外部署的运动机构、电气机柜等设备常年受室外环境影响:冬季降雪后,积雪堆积及融雪复冻形成的冰层易造成设备运动机构卡滞、动作失效,直接影响运行安全;夏季隧道及户外密闭设备内部易形成高湿环境,潮气积聚无法排出会引发电气绝缘性能下降,甚至诱发短路故障。因此,除雪除冰与除湿干燥是保障户外设备全年稳定运行的核心运维需求。
2、目前,针对上述运维需求的现有技术方案主要分为两类,均存在明显的技术局限性:
3、第一类为手持便携式吹雪设备,主要依靠风机输出常温高速气流,以吹扫方式清除设备表层积雪。该类设备具备一定移动灵活性,可针对不同点位开展作业,但功能与效果存在显著缺陷:其一,仅能输出常温气流吹扫浮雪,无法融化雪水凝结形成的坚硬冰层,对于融雪复冻导致的运动机构阻塞问题无法从根本上解决,除冰能力严重不足;其二,若将其用于设备内部除湿,吹出的气流与环境温度一致,无法加速潮气蒸发,除湿效率极低、作业耗时长,在隧道等高湿环境下难以达到有效干燥效果,无法根除电气绝缘隐患。
4、第二类为固定式道岔融雪装置,通常采用大型电加热组件,以点位固定的方式安装在道岔等设备的关键部位,通过持续加热实现融雪除冰。该类设备可对固定点位进行持续融冰作业,但适用场景与经济性存在明显短板:其一,设备整体体积大、固定安装无法移动,仅能覆盖安装点位,无法实现全场地灵活作业,若要覆盖大范围场站需布置多套装置,整体建设造价与后期运维成本极高。
5、除此之外,现有兼具加热功能的除雪设备普遍存在电源系统的技术瓶颈。为同时满足风机驱动与加热输出的大功率需求,现有设备多采用高电压供电方案或配备体积庞大的独立电源模块,导致整机重量大、集成度低,难以实现背负式便携设计;若采用低压锂电池供电以适配便携需求,则面临大电流持续输出下电源模块发热严重、转换效率低、难以小型化集成的行业难题,且多数设备缺乏精准的温度闭环反馈控制机制,易出现加热过载、出风口温度失控的问题,既存在安全隐患,也无法适配设备内部除湿的精准控温需求。
6、有鉴于此,特提出本发明以解决上述技术问题。
技术实现思路
1、本发明的目的在于提供一种便携式吹雪融冰机,以解决现有技术中吹雪设备存在功能单一、适用场景受限、电源系统难以小型化、控温可靠性不足的的技术问题。
2、为实现上述目的,本发明提供如下技术方案:

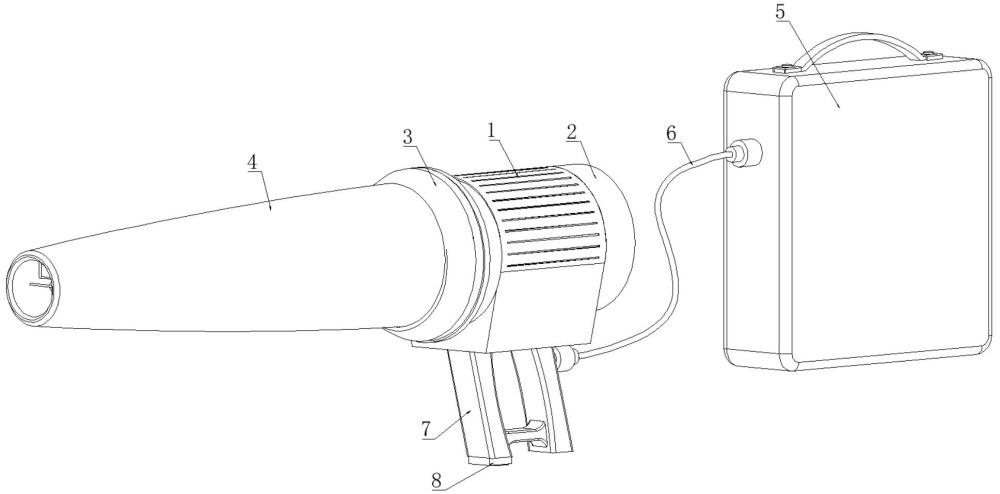

3、一种便携式吹雪融冰机,包括:
4、进风部,进风部具有电源舱,电源舱内具有电连接的蓄电池和电源控制板,电源舱顶部具有可拆卸的电源端盖;
5、中部风机部,中部风机部通过中部壳体固定,进风部螺接在中部壳体右端,中部壳体底部具有把手,把手底部具有外部控制器,外部控制器与电源控制板电信号连接;
6、加热出风部,加热出风部通过卡扣安装在中部壳体左端,加热出风部包括出风筒,出风筒内沿其轴向方向设置有多个环形ptc加热体,出风筒内沿其轴向方向还设置有螺旋扰流翅片。
7、进一步地,进风部具有进风筒;
8、进风筒右端具有进风端盖;
9、进风端盖上沿圆周方向开设有多个倾斜导流条形进风栅格;
10、电源舱外壁沿其圆周方向设置有多个散热鳍片,与电源舱外壁形成多个进风风道,并对电源舱进行散热。
11、进一步地,中部壳体内焊接有环形凸台;
12、中部风机部包括固定设置在环形凸台上的内风筒;
13、内风筒两端均设置有电机安装架;
14、两个电机安装架之间设置有可转动的转轴,转轴通过风机电机驱动,风机电机与电源控制板电连接;
15、转轴外表面沿其圆周方向设置有多个叶轮。
16、进一步地,每个环形ptc加热体分别通过耐高温硅橡胶导线连接至电源控制板,且环形ptc加热体的大小沿出风筒的出风方向逐渐缩小。
17、进一步地,出风筒的出风口处设置有温度传感器组件,温度传感器组件包含ntc热敏电阻探头、不锈钢保护套管、耐高温信号引线,ntc热敏电阻探头封装在不锈钢保护套管的前端,耐高温信号引线两端分别连接ntc热敏电阻探头和电源控制板,温度传感器组件外部设置有防护导流罩。
18、进一步地,进风筒外壁与中部壳体内壁螺接,且连接处设置有o型密封圈。
19、进一步地,出风筒内径大小从右至左逐渐减小。
20、进一步地,中部壳体与出风筒之间还设置有进风导风部;
21、进风导风部包括密封连接的内圈和外圈;
22、外圈与中部壳体左端内壁胶粘固定;
23、内圈与出风筒右端内壁胶粘固定,内圈左端伸入出风筒右端内部。
24、进一步地,还包括背负式电池,背负式电池通过人体工学背架安装,以便进行背负;
25、把手上设置有接线端子,接线端子与电源控制板电连接,接线端子与背负式电池通过插接式连接线连接。
26、更进一步地,出风筒外壁套设有保温柔性风管,保温柔性风管两端均通过连接卡扣固定在出风筒外壁上,保温柔性风管从内至外依次为耐高温阻燃波纹管、硅酸铝保温棉层和耐磨涤纶编织层。
27、相比于现有技术,本发明的有益效果在于:
28、1、电源舱用于对电源控制板进行密封防护,相邻散热鳍片与进风筒的内壁和电源舱外壁之间形成进风通道,同时,蓄电池在持续输出下发热,热量传递至散热鳍片,进风气流扫过散热鳍片对其进行持续散热,电源舱集成在进风端盖的进风中心,充分利用进风空间,缩短整机的轴向长度,提升集成度。
29、2、环形ptc加热体通电后发热,对流过的气流进行加热,产生高温热风;多片ptc陶瓷发热片具备自限温特性,可自动限制最高温度,防止干烧;环形结构使气流与加热体充分接触,换热面积大、加热均匀,相比传统加热丝效率提高。
1.一种便携式吹雪融冰机,其特征在于,包括:
2.根据权利要求1所述的便携式吹雪融冰机,其特征在于,所述进风部(2)具有进风筒(21);
3.根据权利要求1所述的便携式吹雪融冰机,其特征在于,所述中部壳体(1)内焊接有环形凸台(10);
4.根据权利要求3所述的便携式吹雪融冰机,其特征在于,每个所述环形ptc加热体(42)分别通过耐高温硅橡胶导线连接至电源控制板,且所述环形ptc加热体(42)的大小沿出风筒(41)的出风方向逐渐缩小。
5.根据权利要求4所述的便携式吹雪融冰机,其特征在于,所述出风筒(41)的出风口处设置有温度传感器组件(44),所述温度传感器组件(44)包含ntc热敏电阻探头、不锈钢保护套管、耐高温信号引线,所述ntc热敏电阻探头封装在不锈钢保护套管的前端,所述耐高温信号引线两端分别连接ntc热敏电阻探头和电源控制板,所述温度传感器组件(44)外部设置有防护导流罩。
6.根据权利要求2所述的便携式吹雪融冰机,其特征在于,所述进风筒(21)外壁与中部壳体(1)内壁螺接,且连接处设置有o型密封圈。
7.根据权利要求5所述的便携式吹雪融冰机,其特征在于,所述出风筒(41)内径大小从右至左逐渐减小。
8.根据权利要求7所述的便携式吹雪融冰机,其特征在于,所述中部壳体(1)与出风筒(41)之间还设置有进风导风部(3);
9.根据权利要求1所述的便携式吹雪融冰机,其特征在于,还包括背负式电池(5),所述背负式电池(5)通过人体工学背架安装,以便进行背负;
10.根据权利要求8所述的便携式吹雪融冰机,其特征在于,所述出风筒(41)外壁套设有保温柔性风管,所述保温柔性风管两端均通过连接卡扣固定在出风筒(41)外壁上,所述保温柔性风管从内至外依次为耐高温阻燃波纹管、硅酸铝保温棉层和耐磨涤纶编织层。
