带一体成型绿化槽的桥梁护栏的制作方法

本发明涉及市政桥梁建设，更具体地，涉及一种带一体成型绿化槽的桥梁护栏。

背景技术：

1、近年来，我国基础设施建设过程中对环境的保护力度也不断加强，尤其在市政公路，桥梁建设中，要求绿色环保，无污染。因此在公路，桥梁设计阶段，在公路中央设计有中央绿化带，在道路两侧设计有行道树、绿化带，但在桥梁的设计方面对环境美化，空气净化方面的措施相对较少，常用的方法一是桥梁墩柱下面种植藤蔓植物，藤蔓沿着墩柱攀爬生长，起到一定的绿化效果，二是在桥梁护栏上挂设一些花盆种植花草，也起到一定的美化效果，但是存在花草浇水养护不便、枯萎死亡等问题，美化效果不佳。

2、公告号为cn207958994u的中国专利申请公开了一种绿化型钢筋混凝土防撞护栏，包括护栏墙体，护栏墙体上设有若干绿化槽，绿化槽沿护栏墙体的长度方向间隔设置；绿化槽内设有滤水层；绿化槽的底部设有排水管，排水管的出水端穿过护栏墙体延伸至护栏墙体外。该发明通过在绿化槽的底部设置排水管，能及时地将绿化槽内过多的水排出，避免植物被淹死；通过在绿化槽内设置滤水层，可以避免土壤堵住排水管。公开号为cn 111074769a的中国专利申请公开了一种桥梁防撞护栏结构及其施工方法，包括防撞护栏主体、预制花槽主体、若干倾斜钢筋以及若干加劲板。该发明的预制花槽主体在安装前预先制作好，在施工现场与现浇的防撞护栏主体实现固定安装，缩短了施工周期。

3、因此，目前尚缺乏一种既能保证绿化槽结构可靠，又能解决花草种植灌溉养护问题的带一体成型绿化槽的桥梁护栏。

技术实现思路

1、由于现有技术存在上述缺陷，本发明提供了一种带一体成型绿化槽的桥梁护栏，既能通过现浇一体成型的钢筋混凝土连接结构保证绿化槽结构可靠，又能通过隔板、集水槽、排水管和给水管解决花草种植灌溉养护问题。

2、为实现上述目的，本发明提供一种带一体成型绿化槽的桥梁护栏，包括钢筋混凝土现浇一体成型的护栏本体和绿化槽；

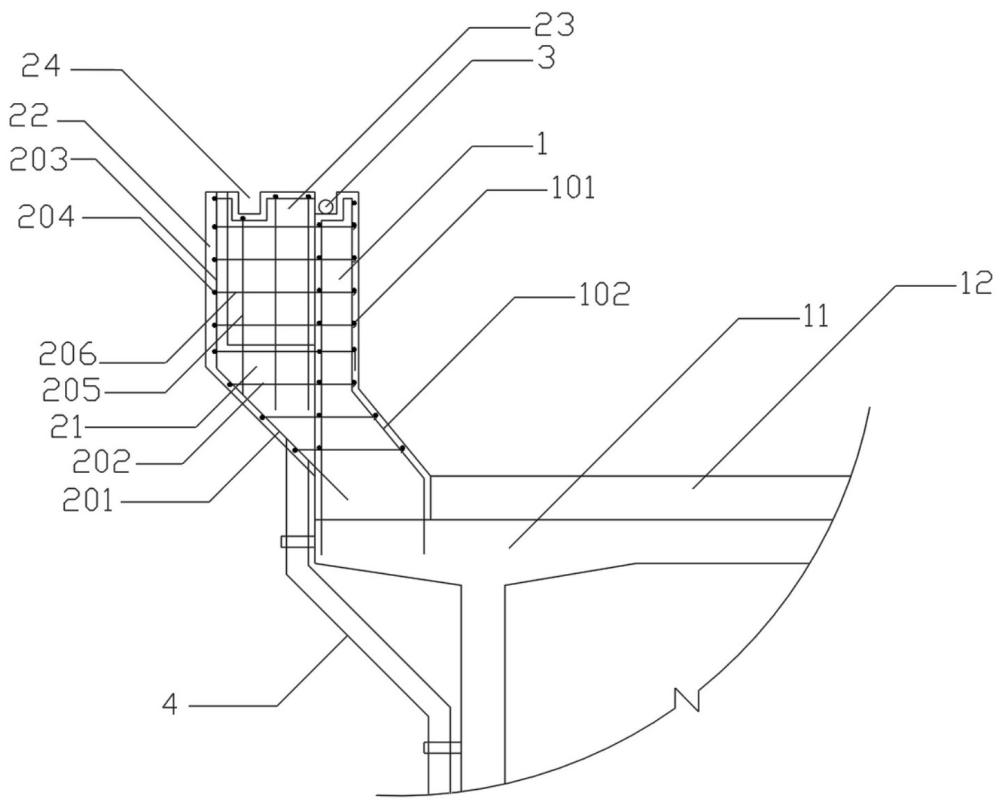

3、所述护栏本体浇筑于桥梁梁板上、桥面的一侧，其竖向钢筋锚固在所述桥梁梁板内；所述绿化槽设于所述护栏本体的外侧，与护栏本体组合后断面呈u形，由底板、侧板、隔板及一端的集水槽组成；所述隔板上部设有溢水口，便于绿化槽内水满后流入所述集水槽；所述集水槽底部设有排水管；

4、所述底板配有双向双层钢筋，其中与护栏本体侧面相交的底板竖向钢筋及底板横向钢筋锚入护栏本体内；所述侧板水平钢筋和隔板水平钢筋锚入护栏本体内，侧板竖向钢筋与底板竖向钢筋相连；隔板竖向钢筋向下锚入所述底板内；

5、所述护栏本体顶部靠近绿化槽的一侧设有一坎台；给水管安装在所述坎台内，并在绿化槽一侧间隔设置有出水孔。

6、上述技术方案中，外侧的绿化槽与护栏现浇为一个整体，结构安全可靠；通过坎台内给水管的设置很好解决了花草种植后的浇水养护问题；通过隔板上溢水口和集水槽及其排水的配合，很好地解决了花草根部积水的问题；方案整体克服花草靠天存活的难题。

7、进一步地，所述绿化槽的内侧面及底面涂刷有水泥基防水涂料。

8、进一步地，所述隔板的下部设有若干排水孔，加强花草根部排水。

9、进一步地，所述绿化槽内底部铺有轻质透水性颗粒，其上面铺有一层土工织物，再填入种植土。花草浇水后，多余的水可经过土工织物和轻质透水性颗粒，排水孔流入集水槽，经排水管流入市政排水管网。

10、进一步地，所述给水管的水源接自市政给水管网，先沿墩柱侧壁敷设，在墩柱底部设有流量调节阀，敷设至护栏本体顶面后安装在护栏坎台面上。当需要浇水时，打开流量调节阀即可浇水，便于给水控制。

11、进一步地，所述排水管沿桥梁梁板、盖梁及墩柱向下敷设，与市政排水管道相连。

12、进一步地，所述护栏本体为上窄下宽形，所述绿化槽的底板为上宽下窄形。

13、进一步地，所述护栏本体的上部截面宽200mm，下部宽530mm，高1.5m，配筋为φ16mm；所述绿化槽内净宽400mm，净高700mm；所述底板宽500mm，最大厚度470mm，配筋为φ16mm；所述侧板截面厚100mm，高700mm，配筋为φ14mm；所述隔板截面厚100mm，高700mm，配筋为φ14mm；所述集水槽内部净宽400mm，净长400mm，净高700mm，与隔板一起形成的一个四边形凹槽。以上尺寸设计合理，结构强度可靠，适应于带绿化槽的桥梁护栏设计。

14、与现有技术相比，上述发明具有如下优点或者有益效果：

15、（1）本发明将外侧的绿化槽与护栏通过配筋连接现浇为一个整体，结构安全可靠，避免了绿化槽坠落的安全事故。

16、（2）本发明通过坎台内给水管的设置很好解决了花草种植后的浇水养护问题；通过隔板上溢水口和集水槽及其排水的配合，很好地解决了花草根部积水的问题；方案同时解决了护栏花草的灌溉、排水问题，克服花草靠天存活的难题。

17、（3）本发明的绿化槽底部设置有透水层、排水孔，更有效地解决花草根部积水的问题。

1.一种带一体成型绿化槽的桥梁护栏，其特征在于，包括钢筋混凝土现浇一体成型的护栏本体（1）和绿化槽（2）；

2.根据权利要求1所述的一种带一体成型绿化槽的桥梁护栏，其特征在于，所述绿化槽（2）的内侧面及底面涂刷有水泥基防水涂料。

3.根据权利要求2所述的一种带一体成型绿化槽的桥梁护栏，其特征在于，所述隔板（23）的下部设有若干排水孔（25）。

4.根据权利要求1所述的一种带一体成型绿化槽的桥梁护栏，其特征在于，所述绿化槽（2）内底部铺有轻质透水性颗粒（5），其上面铺有一层土工织物（6），再填入种植土（7）。

5.根据权利要求1所述的一种带一体成型绿化槽的桥梁护栏，其特征在于，所述给水管（3）的水源接自市政给水管网，先沿墩柱（9）侧壁敷设，在墩柱底部设有流量调节阀（8），敷设至护栏本体（1）顶面后安装在护栏坎台面上。

6.根据权利要求1所述的一种带一体成型绿化槽的桥梁护栏，其特征在于，所述排水管（4）沿桥梁梁板（11）、盖梁（10）及墩柱（9）向下敷设，与市政排水管道相连。

7.根据权利要求1所述的一种带一体成型绿化槽的桥梁护栏，其特征在于，所述护栏本体（1）为上窄下宽形，所述绿化槽（2）的底板（21）为上宽下窄形。
