一种用于轨排框架的三维调整支撑装置的制作方法

本申请涉及铁路轨道施工，尤其涉及一种用于轨排框架的三维调整支撑装置。

背景技术：

1、双块式无砟轨道以其良好的稳定性、耐久性和平顺性，已广泛应用于高速铁路和城市轨道交通领域。在双块式无砟轨道的施工过程中，轨排框架的定位与调整是影响轨道几何形位精度的关键工序，其调整精度直接关系到后续混凝土浇筑后轨道的最终线形质量。

2、目前，轨排框架的调整通常分为粗调和精调两个阶段。粗调阶段将轨排框架初步调整至接近设计位置，精调阶段则利用全站仪、轨检小车等高精度测量仪器对轨道几何参数进行精细化调整。

3、在现有的轨排框架调整体系中，调整装置普遍采用分体式结构设计，即垂向调整螺栓、横向调整丝杆和纵向定位装置相互独立设置。在精调作业过程中，当操作人员需要从一种调整方向切换至另一调整方向时，通常需要松开已调整方向的紧固装置，这导致轨排在重力或结构应力作用下发生非预期的位置滑移或下沉。

4、同时，分体式调整装置的作用力点较为分散，难以在调整全过程中对轨排框架形成均匀、连续的支撑约束，容易导致轨排框架发生扭曲变形，不仅难以满足高精度的三维坐标调整要求，反复的修正调整还可能对轨排结构造成损伤。

5、此外，现有调整装置的稳定性不足，缺乏有效的辅助固定结构。例如，托盘式调节器在受力不均时易发生滑移，导致轨排定位精度下降，施工过程中需要频繁的人工干预。在混凝土浇筑阶段，水化热引起的放热膨胀易导致轨排上浮，进一步影响最终的轨道成形质量。

技术实现思路

1、为了改善现有轨排框架调整装置在动态调整过程中无法保持轨排受力的连续性，以及无法抑制滑移与变形的问题，本申请提供一种用于轨排框架的三维调整支撑装置。

2、本申请提供的一种用于轨排框架的三维调整支撑装置采用如下的技术方案：

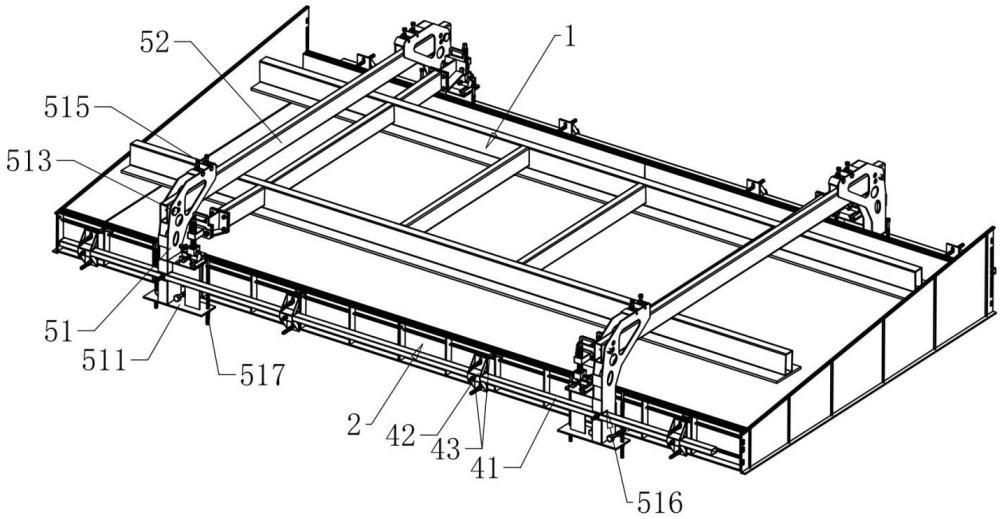

3、一种用于轨排框架的三维调整支撑装置，包括：

4、竖向支撑架，其底部固定连接有底板；

5、三维调整机构，安装于所述竖向支撑架的侧面，包括自下而上依次层叠设置的底座、底部平台、中部平台和上部平台，所述上部平台升降设置于所述中部平台上且设有用于承接轨排框架的轨排接口，中部平台滑动设置于所述底部平台上并配设有纵向调位驱动件，底部平台滑动设置于底座上并配设有横向调位驱动件，上部平台通过垂向调位螺栓与所述中部平台连接；

6、横梁，连接于相对设置的两个竖向支撑架的上部之间，且所述横梁可调节地悬置于轨排框架的上方，用于限制调整后轨排框架的垂向位移以及拉接两个竖向支撑架。

7、更进一步，所述中部平台的底部开设有纵向凹槽，所述底部平台的上部设有与所述纵向凹槽相配合的纵向滑轨，所述纵向滑轨一端设置有固接于底部平台上的纵向挡板；

8、所述纵向调位驱动件设于所述纵向挡板上并用于驱动中部平台沿纵向滑轨产生纵向位移。

9、更进一步，所述底部平台的底部开设有横向凹槽，所述底座的上部设有与所述横向凹槽相配合的横向滑轨，所述横向滑轨一端设置有固接于底座上的横向挡板；

10、所述横向调位驱动件设于所述横向挡板上并用于驱动底部平台沿横向滑轨产生横向位移。

11、更进一步，所述中部平台上安装有用于驱使所述上部平台产生垂向位移的垂向调位驱动件；

12、所述纵向调位驱动件和/或所述横向调位驱动件和/或所述垂向调位驱动件为作用于对应平台上的调位螺栓；或者设置为直线驱动件。

13、更进一步，所述上部平台设有所述轨排接口的侧设置有用于拆卸搬运的把手。

14、更进一步，所述竖向支撑架为平行设置的两片金属板拼合而成且上部具有供所述横梁端部插入的定位空腔，竖向支撑架上部设有用于调整并锁定横梁垂向位置的垂向调整结构。

15、更进一步，所述垂向调整结构包括：

16、定位销孔，开设于所述竖向支撑架对应定位空腔的部位，且设有多个；

17、贯穿销孔，贯穿开设于所述横梁端部；

18、定位插销，与所述定位销孔和所述贯穿销孔均插接适配，用于穿入不同高度的定位销孔时调节横梁端部的垂向位置。

19、更进一步，还包括：

20、销轴，可转动安装于所述竖向支撑架顶部，且设有若干个；

21、锁紧螺栓，螺纹贯穿于所述销轴上，其自由端用于压紧所述横梁上端面。

22、更进一步，所述竖向支撑架侧面预留有导轨接口，同侧的多个所述导轨接口中共同嵌设有加固导轨，所述加固导轨通过螺栓连接于竖向支撑架上。

23、更进一步，所述底板上穿设有延伸至基础底部的锚固件。

24、综上所述，本申请包括以下至少一种有益技术效果：

25、1.通过将横向调位驱动件、纵向调位驱动件和垂向调位驱动件集成于同一三维调整机构中，并使三个方向的调整结构在功能上相对独立、互不干扰，使得在调整任一方向的位置时，其余两个方向的支撑约束始终保持有效，由此构建了轨排框架在调整全过程中的连续支撑状态，有效消除了传统分体式调整装置切换调整方向时因支撑空窗期导致的轨排滑移和下沉问题，显著提高了三维调整精度和作业效率；

26、2.通过横梁连接相对设置的两个竖向支撑架并悬置于轨排框架上方，横梁在轨排框架调整到位后对轨排框架施加垂向约束，既能够有效防止混凝土浇筑阶段因混凝土水化热放热膨胀而引发的轨排上浮问题，又能够在横向方向上拉接两个竖向支撑架；同时配合加固导轨在纵向上对多个竖向支撑架的拉接，横梁与加固导轨在横向和纵向两个方向上共同构成空间框架约束，实现了轨排框架在三维空间内的全方位稳定，改善了现有技术中因缺乏辅助固定结构而导致的轨排框架受力变形问题；

27、3.通过竖向支撑架上部的定位空腔、沿高度方向间隔设置的多个定位销孔、横梁端部的贯穿销孔以及定位插销的配合结构，实现了横梁垂向安装位置的快速调节和可靠锁定，使支撑装置能够适应不同高度规格的轨排框架和不同的施工工况要求，同时在横梁锁定后通过垂向螺栓和纵向螺栓的进一步紧固，增强了横梁与竖向支撑架之间的连接刚度，兼顾了调节灵活性和结构稳定性；

28、4.通过三维调整机构与竖向支撑架的侧面安装方式，以及三维调整机构中各层级平台之间的滑动配合和螺纹驱动方式，使得整个调整过程结构简单、操作直观、易于实现；并且横向调位螺栓、纵向调位螺栓和垂向调位螺栓均可通过普通工具进行操作，无需专用设备，降低了施工成本和操作门槛；同时在三维调整机构的上部平台设有把手，便于装置的快速拆卸、组装和搬运，进一步提升了现场施工的便捷性；

29、5.通过底板上的锚固件将整个支撑装置与基础底部固定连接，同时通过加固导轨上的加固法兰及l型加固螺栓实现与道床模板的连接，形成了从基础底部到道床模板的完整传力路径，使支撑装置在动态施工荷载作用下的抗滑移能力和抗倾覆能力得到显著提升，有效改善了现有托盘式调节器在受力不均时易滑移的问题，保证了轨排定位精度的持久稳定性。

1.一种用于轨排框架的三维调整支撑装置，其特征在于，包括：

2.根据权利要求1所述的一种用于轨排框架的三维调整支撑装置，其特征在于，所述中部平台的底部开设有纵向凹槽，所述底部平台的上部设有与所述纵向凹槽相配合的纵向滑轨，所述纵向滑轨一端设置有固接于底部平台上的纵向挡板；

3.根据权利要求1所述的一种用于轨排框架的三维调整支撑装置，其特征在于，所述底部平台的底部开设有横向凹槽，所述底座的上部设有与所述横向凹槽相配合的横向滑轨，所述横向滑轨一端设置有固接于底座上的横向挡板；

4.根据权利要求1所述的一种用于轨排框架的三维调整支撑装置，其特征在于，所述中部平台上安装有用于驱使所述上部平台产生垂向位移的垂向调位驱动件；

5.根据权利要求1所述的一种用于轨排框架的三维调整支撑装置，其特征在于，所述上部平台设有所述轨排接口的侧设置有用于拆卸搬运的把手。

6.根据权利要求1-5任一项所述的一种用于轨排框架的三维调整支撑装置，其特征在于，所述竖向支撑架为平行设置的两片金属板拼合而成且上部具有供所述横梁端部插入的定位空腔，竖向支撑架上部设有用于调整并锁定横梁垂向位置的垂向调整结构。

7.根据权利要求6所述的一种用于轨排框架的三维调整支撑装置，其特征在于，所述垂向调整结构包括：

8.根据权利要求7所述的一种用于轨排框架的三维调整支撑装置，其特征在于，还包括：

9.根据权利要求1所述的一种用于轨排框架的三维调整支撑装置，其特征在于，所述竖向支撑架侧面预留有导轨接口，同侧的多个所述导轨接口中共同嵌设有加固导轨，所述加固导轨通过螺栓连接于竖向支撑架上。

10.根据权利要求1所述的一种用于轨排框架的三维调整支撑装置，其特征在于，所述底板上穿设有延伸至基础底部的锚固件。
