混凝土地面施工用的激光平整机的制作方法

本发明涉及混凝土地面施工，具体涉及一种混凝土地面施工用的激光平整机。

背景技术：

1、在水利工程施工中，混凝土常常用于基建建设。混凝土铺设后需在干燥成型前将其表面施压整平。人工整平混凝土速度慢，往往混凝土还未来得及整平就已经干燥成型，影响施工建设质量。一般混凝土整平通过混凝土平整机整平。混凝土平整机的整平效率高。目前传统的激光平整机的整平头通常为单一结构，只能对单一混凝土地面进行针对性的整平。而在混凝土施工时，混凝土地面的环境会有所变化，例如在针对耐磨地坪时需要使用合金刮板，而在对纤维混凝土时需要使用强化振捣棒。传统的混凝土整平机的整平头不能根据不同的地面混凝土场景进行快速更换以适配不同的地面混凝土整平施工。传统激光平整机的使用范围较窄。

技术实现思路

1、为克服现有技术所存在的缺陷，现提供一种混凝土地面施工用的激光平整机，以解决传统的混凝土整平机的整平头不能根据不同的地面混凝土场景进行快速更换以适配不同的地面混凝土整平施工的问题。

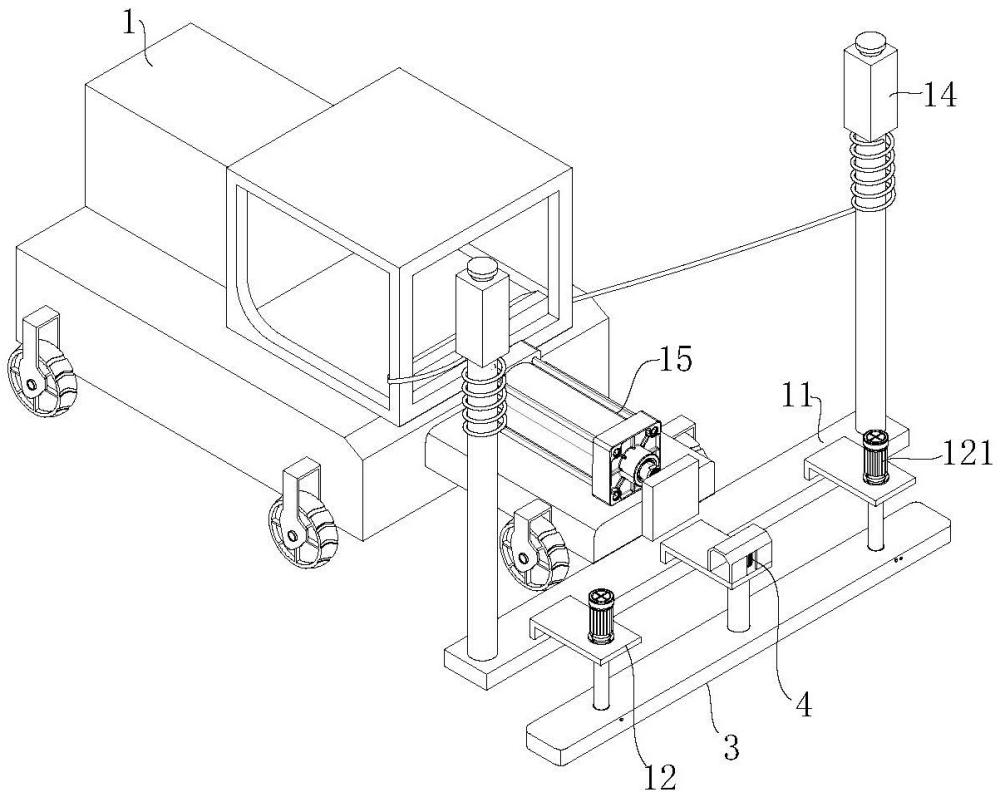

2、为实现上述目的，提供一种混凝土地面施工用的激光平整机，包括：

3、移动车，所述移动车的车头安装有基板，所述基板的相对两端分别安装有第一支架；

4、吊杆，可升降地安装于所述第一支架上；

5、整平压头，所述整平压头的相对两端分别开设有承插口，所述吊杆的下端活动插设于所述承插口中，所述承插口的相对的两侧壁弹性安装有锁轴，所述吊杆的下端的相对两侧分别开设有锁孔，所述锁轴可拆卸且活动插设于所述锁孔中；

6、振动组件，安装于所述整平压头。

7、进一步的，所述第一支架安装有竖向设置的液压缸，所述液压缸的伸缩端连接于所述吊杆的上端。

8、进一步的所述基板安装有激光水平仪。

9、进一步的所述基板的两端分别安装有所述激光水平仪。

10、进一步的所述锁轴沿所述整平压头的宽度方向设置。

11、进一步的所述整平压头的侧部开设有连通于所述承插口的贯孔，所述锁轴的一端通过弹性件弹性安装于所述贯孔中，所述锁轴的另一端可拆卸地且转动地插设于所述锁孔中。

12、进一步的所述贯孔的远离所述承插口的一端形成有扩径孔，所述弹性件为螺旋弹簧，所述螺旋弹簧容置于所述扩径孔中且活动套设于所述锁轴，所述螺旋弹簧的一端连接于所述锁轴，所述螺旋弹簧的另一端连接于所述扩径孔的孔底。

13、进一步的所述车头通过伸缩油缸连接于所述基板，所述伸缩油缸沿所述基板的宽度方向设置。

14、本发明的有益效果在于，本发明的混凝土地面施工用的激光平整机的整平压头快速更换，适配不同施工场景。本发明的核心创新在于整平压头与吊杆之间采用锁轴与锁孔的快拆式连接结构。整平压头的相对两端开设有承插口，吊杆下端活动插设于承插口中，承插口相对两侧壁弹性安装有锁轴，吊杆下端相对两侧分别开设有锁孔，锁轴可拆卸且活动插设于锁孔中。更换时，只需朝向贯孔外部抽拔锁轴使其退回贯孔中，即可将吊杆与整平压头快速分离；安装新整平压头时，对准承插口后释放锁轴，锁轴在弹性件的弹性推力下自动复位并插设于吊杆的锁孔中。这一结构设计使得整平压头可根据不同地面混凝土场景（如耐磨地坪使用合金刮板、纤维混凝土使用强化振捣棒等）进行快速更换，显著扩大了激光平整机的适用范围，解决了传统混凝土整平机整平头单一、无法适配不同施工需求的问题。

1.一种混凝土地面施工用的激光平整机，其特征在于，包括：

2.根据权利要求1所述的混凝土地面施工用的激光平整机，其特征在于，所述第一支架安装有竖向设置的液压缸，所述液压缸的伸缩端连接于所述吊杆的上端。

3.根据权利要求1所述的混凝土地面施工用的激光平整机，其特征在于，所述基板安装有激光水平仪。

4.根据权利要求3所述的混凝土地面施工用的激光平整机，其特征在于，所述基板的两端分别安装有所述激光水平仪。

5.根据权利要求1所述的混凝土地面施工用的激光平整机，其特征在于，所述锁轴沿所述整平压头的宽度方向设置。

6.根据权利要求5所述的混凝土地面施工用的激光平整机，其特征在于，所述整平压头的侧部开设有连通于所述承插口的贯孔，所述锁轴的一端通过弹性件弹性安装于所述贯孔中，所述锁轴的另一端可拆卸地且转动地插设于所述锁孔中。

7.根据权利要求6所述的混凝土地面施工用的激光平整机，其特征在于，所述贯孔的远离所述承插口的一端形成有扩径孔，所述弹性件为螺旋弹簧，所述螺旋弹簧容置于所述扩径孔中且活动套设于所述锁轴，所述螺旋弹簧的一端连接于所述锁轴，所述螺旋弹簧的另一端连接于所述扩径孔的孔底。

8.根据权利要求1所述的混凝土地面施工用的激光平整机，其特征在于，所述车头通过伸缩油缸连接于所述基板，所述伸缩油缸沿所述基板的宽度方向设置。
