园林景观木质栈道拼接连接件的制作方法

本技术涉及栈道拼接连接件，具体为园林景观木质栈道拼接连接件。

背景技术：

1、园林景观木质栈道拼接连接件，是指在户外园林、公园、湿地、景区等环境中，用于连接和固定木质栈道板材如防腐木、塑木、炭化木等的专用金属或复合材料构件。它们通常隐藏在木板之间或下方，起到连接、固定、支撑和调节的作用，连接件一般由不锈钢、铝合金或高强度工程塑料制成，具有良好的耐腐蚀性、抗老化性和结构强度，以适应户外潮湿、日晒雨淋的环境。

2、常见的木质栈道拼接连接件通常采用固定式结构，无法根据环境变化调节板间间隙，容易因木材热胀冷缩导致起拱或开裂，影响使用寿命，同时多依赖螺钉或螺栓进行紧固，安装过程繁琐，需要专用工具，施工效率低，且紧固件外露易腐蚀，影响美观与安全，整体连接方式缺乏便捷性与适应性。

技术实现思路

1、针对现有技术的不足，本实用新型提供了园林景观木质栈道拼接连接件，连接件可调缝宽，适应木材胀缩，防起拱开裂，无需螺钉，推入即锁，配合加固块与槽导向定位，弹簧自动锁紧，安装快捷，对位精准，操作可靠，解决了常见木质栈道连接件为固定结构，无法调间隙，易因木材胀缩导致起拱开裂，依赖螺钉螺栓，安装繁琐，需专用工具，效率低，紧固件外露易腐蚀，影响美观与安全，缺乏便捷性和适应性，的问题。

2、为实现上述目的，本实用新型提供如下技术方案：园林景观木质栈道拼接连接件，包括有拼接板；还包括有设置在拼接板右端面槽内的棘轮单锁组件，拼接板的左端面设置有棘齿单锁组件，拼接板设置有两个，一个拼接板上分别设置有一个棘轮单锁组件和一棘齿单锁组件，拼接板上的棘轮单锁组件用于与其他拼接板上的棘齿单锁组件对接；

3、棘轮单锁组件包括设置在拼接板内的仿制棘轮，棘齿单锁组件包括设置在拼接板左端的仿制棘轮，仿制棘轮和仿制棘齿均设置有两个，仿制棘齿其轮缘设有单向倾斜的轮齿，仿制棘齿设置为条状，其齿形与仿制棘轮的轮齿相适配。

4、进一步，棘轮单锁组件包括转动安装在拼接板右端的转动杆、设置在转动杆外侧的仿制棘轮和设置在转动杆下端的增阻垫，转动杆可转动带动仿制棘轮转动，增阻垫的设置避免两个拼接板拼接时轻易导致仿制棘轮转动。

5、进一步，转动杆的上端开设有异型槽，异型槽用于后续拼接完后插入锁定杆，其转动杆无法转动。

6、进一步，棘齿单锁组件包括安装在拼接板左端面的两个对接框、转动安装在对接框内部的连接杆、固定在连接杆外侧的仿制棘齿、安装在对接框上的弹簧和安装在弹簧另一端的安装板，安装板与仿制棘齿连接，仿制棘齿通过弹性方式固定，仿制棘齿与仿制棘轮对接时仿制棘齿弹性复位形成单向卡扣式啮合。

7、进一步，仿制棘轮的轮齿以及仿制棘齿的齿形均采用偏置直角形设计，其受力面为近似垂直于运动方向的阻挡面，引导面为倾斜平滑的导入斜面，使得在拼接推进过程中能沿斜面滑入并驱动对应部件旋转让位，而在承受反向拉力时，垂直面有效阻止相对脱离。

8、进一步，外部工具插入异型槽内驱动转动杆旋转，带动仿制棘轮调整其轮齿位置，与相邻拼接板左端的仿制棘齿对接时，不同的啮合起始点，实现两块拼接板之间轴向相对位置的调整，进而控制拼接缝隙的宽度。

9、进一步，拼接板的左端面设置有加固块，拼接板的右端面开设有加固槽，加固槽和加固块用于两个拼接板对接，一个拼接板上的加固块插入另一拼接板的加固槽内，形成榫卯式嵌合结构，用于增强结构强度。

10、与现有技术相比，本申请的技术方案具备以下有益效果：

11、1.通过外部工具旋转转动杆，带动仿制棘轮调整其轮齿的周向位置，改变与棘齿的初始啮合点，从而控制两块拼接板之间的轴向相对位置，实现缝隙宽度的主动调节，可根据不同季节温湿度变化预先调整缝隙如潮湿季节预留小缝、干燥季节预留大缝，有效应对木材的膨胀与收缩，防止起拱、开裂或间隙过大；

12、2.无需使用螺丝、螺栓等工具，仅通过推进对接即可完成连接，实现推入即锁，大幅提升现场施工效率，降低人工成本，加固块与加固槽的配合起到导向与定位作用，避免拼接过程中出现偏移、错台等问题，提高安装精度和整体平整度，棘齿组件通过弹簧预紧，在棘轮滑过齿尖后自动回弹咬合，实现被动式自动锁紧，操作简单且可靠性高。

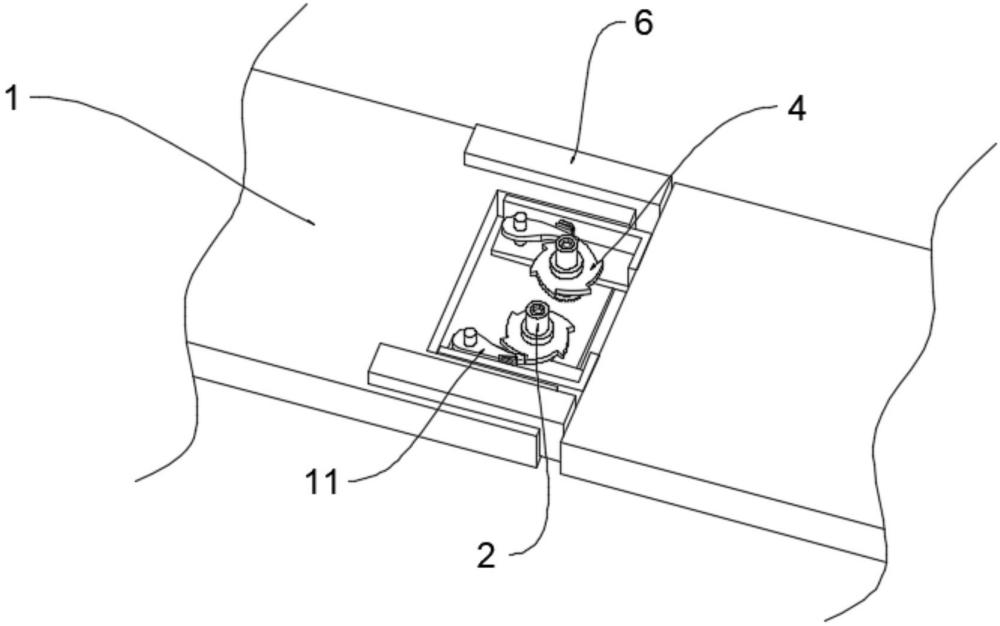

1.园林景观木质栈道拼接连接件，包括有拼接板（1）；其特征在于：还包括有设置在拼接板（1）右端面槽内的棘轮单锁组件，拼接板（1）的左端面设置有棘齿单锁组件，拼接板（1）设置有两个，一个拼接板（1）上分别设置有一个棘轮单锁组件和一棘齿单锁组件，拼接板（1）上的棘轮单锁组件用于与其他拼接板（1）上的棘齿单锁组件对接；

2.根据权利要求1所述的园林景观木质栈道拼接连接件，其特征在于：棘轮单锁组件包括转动安装在拼接板（1）右端的转动杆（2）、设置在转动杆（2）外侧的仿制棘轮（4）和设置在转动杆（2）下端的增阻垫（3），转动杆（2）可转动带动仿制棘轮（4）转动，增阻垫（3）的设置避免两个拼接板（1）拼接时轻易导致仿制棘轮（4）转动。

3.根据权利要求2所述的园林景观木质栈道拼接连接件，其特征在于：转动杆（2）的上端开设有异型槽，异型槽用于后续拼接完后插入锁定杆，其转动杆（2）无法转动。

4.根据权利要求2所述的园林景观木质栈道拼接连接件，其特征在于：棘齿单锁组件包括安装在拼接板（1）左端面的两个对接框（7）、转动安装在对接框（7）内部的连接杆（8）、固定在连接杆（8）外侧的仿制棘齿（11）、安装在对接框（7）上的弹簧（9）和安装在弹簧（9）另一端的安装板（10），安装板（10）与仿制棘齿（11）连接，仿制棘齿（11）通过弹性方式固定，仿制棘齿（11）与仿制棘轮（4）对接时仿制棘齿（11）弹性复位形成单向卡扣式啮合。

5.根据权利要求4所述的园林景观木质栈道拼接连接件，其特征在于：仿制棘轮（4）的轮齿以及仿制棘齿（11）的齿形均采用偏置直角形设计，其受力面为近似垂直于运动方向的阻挡面，引导面为倾斜平滑的导入斜面，使得在拼接推进过程中能沿斜面滑入并驱动对应部件旋转让位，而在承受反向拉力时，垂直面有效阻止相对脱离。

6.根据权利要求3所述的园林景观木质栈道拼接连接件，其特征在于：外部工具插入异型槽内驱动转动杆（2）旋转，带动仿制棘轮（4）调整其轮齿位置，与相邻拼接板左端的仿制棘齿（11）对接时，不同的啮合起始点，实现两块拼接板之间轴向相对位置的调整，进而控制拼接缝隙的宽度。

7.根据权利要求6所述的园林景观木质栈道拼接连接件，其特征在于：拼接板（1）的左端面设置有加固块（6），拼接板（1）的右端面开设有加固槽（5），加固槽（5）和加固块（6）用于两个拼接板（1）对接，一个拼接板（1）上的加固块（6）插入另一拼接板的加固槽（5）内，形成榫卯式嵌合结构，用于增强结构强度。
