一种沟谷生态防护的泥石流分离拦挡装置

本发明属于水利工程，具体地说，涉及一种沟谷生态防护的泥石流分离拦挡装置。

背景技术：

1、泥石流分离拦挡装置是一种针对泥石流进行拦挡从而削弱泥石流冲击力的装置，该装置用于控制泥石流的流量、下泄量和能量，以减少泥石流对下游建筑工程的冲刷、撞击和淤埋等危害，传统的拦挡坝抗泥石流冲击荷载能力弱，并且往往只单独考虑了降低泥石流的流速，截留泥石流等作用，在针对泥石流进行阻拦的时候很容易由于泥石流的冲击造成损坏。

2、目前公开的中国专利cn210562017u泥石流柔性拦挡网及泥石流柔性拦挡坝，该拦挡坝包括柔性的拦挡网，拦挡网设置在沟谷内，并且拦挡网的顶部支撑绳通过柔性拦挡网两端的上锚杆拉紧，并且翼展绳通过柔性拦挡网的顶锚杆拉紧，底部支撑绳通过位于柔性拦挡网两端的下锚杆拉紧，边沿绳与顶锚杆与下锚杆连接，顶锚杆、上锚杆和下锚杆均锚固在沟谷的侧壁上，并且沟谷的地板上设置有水沟，该拦挡坝设置多道泥石流柔性拦挡坝，分别逐步对泥石流进行拦截，通过层层拦截的方式对泥石流起到阻挡的目的，将泥石流的破坏性减弱，从而起到生态防护的目的。

3、虽然该柔性拦挡网能够对泥石流起到拦截的目的，但是，该柔性拦挡网的抗冲击能力较低，当泥石流发生的时候对柔性拦挡网进行冲击容易撕开柔性的拦挡网，导致柔性拦挡网无法对泥石流进行拦截，从而降低了泥石流拦挡装置的阻挡效果，为此，一种能够提高抗冲击能力的泥石流拦挡装置用来对泥石流进行防护是十分有必要的。

技术实现思路

1、本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本技术的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。

2、为解决上述问题，本发明采用如下的技术方案。

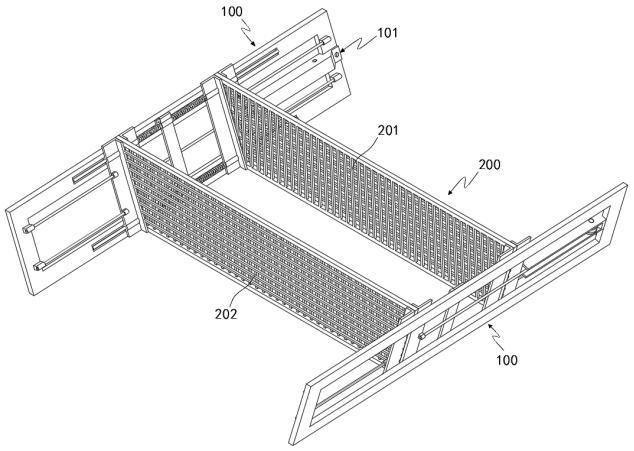

3、一种沟谷生态防护的泥石流分离拦挡装置，包括相对设置在沟谷侧壁上的安装单元以及装配在安装单元之间的拦挡单元，拦挡单元用于对泥石流进行拦截，拦挡单元包括第一拦挡格栅以及第二拦挡格栅，安装单元包括固定在沟谷侧壁上的固定挡板，第一拦挡格栅与第二拦挡格栅与固定挡板滑动装配，并且固定挡板上还设置有牵引机构，牵引机构用于对第一拦挡格栅与第二拦挡格栅进行牵引，第一拦挡格栅由于泥石流冲击移动通过牵引机构带动第二拦挡格栅向第一拦挡格栅的方向移动。

4、优选地，上述的泥石流分离拦挡装置中，所述的第一拦挡格栅端部连接有第一安装块，第二拦挡格栅的端部连接有第二安装块，第一安装块与第二安装块滑动装配在固定挡板上，第一安装块可以带动第一拦挡格栅沿着固定挡板的长度方向滑动，第二安装块可以带动第二拦挡格栅沿着固定挡板的长度方向滑动。

5、优选地，上述的泥石流分离拦挡装置中，所述的牵引机构包括安装在固定挡板上的防护壳体，防护壳体为中空结构，并且防护壳体内转动安装有导向轮，导向轮上绕设有牵引绳，牵引绳一端延伸出防护壳体连接在第一拦挡格栅中的第一安装块上，牵引绳的另一端延伸出防护壳体连接在第二拦挡格栅中的第二安装块上，第一拦挡格栅移动时通过牵引绳的牵引可以驱使第二拦挡格栅移动。

6、优选地，上述的泥石流分离拦挡装置中，所述的固定挡板上安装有导轨，第一安装块与第二安装块滑动装配在导轨上，并且导轨上还设置有弹簧组件，弹簧组件的两端分别连接在第一安装块与第二安装块上，第一拦挡格栅移动通过牵引机构带动第二拦挡格栅移动时可以驱使弹簧组件发生形变产生反作用力。

7、优选地，上述的泥石流分离拦挡装置中，所述的弹簧组件包括第一弹簧以及第二弹簧，固定挡板上安装有连接座，连接座位于第一安装块以及第二安装块之间，第一弹簧套设在导轨上，并且第一弹簧的一端连接在连接座上，第一弹簧的另一端连接在第一安装块上，第二弹簧的一端连接在连接座上，第二弹簧的另一端连接在第二安装块上。

8、优选地，上述的泥石流分离拦挡装置中，第一拦挡格栅由于泥石流冲击在固定挡板上移动时通过牵引机构带动第二拦挡格栅在固定挡板上沿着第一拦挡格栅的方向移动，从而对第一弹簧以及第二弹簧进行压缩使得第一弹簧与第二弹簧产生弹性作用力，第一弹簧与第二弹簧相互配合第一拦挡格栅产生反作用力。

9、优选地，上述的泥石流分离拦挡装置中，所述的第一弹簧的弹性势能小于第二弹簧的弹性势能，第一拦挡格栅移动时第一弹簧先发生形变对第一拦挡格栅产生反作用力，并且第一拦挡格栅通过牵引机构带动第二拦挡格栅移动对第二弹簧进行压缩，第二弹簧对连接座进行压缩加快第一弹簧的形变速度使得第一弹簧对第一拦挡格栅的反作用力增大。

10、优选地，上述的泥石流分离拦挡装置中，所述的第一弹簧的弹性势能大于第二弹簧的弹性势能，并且固定挡板表面还安装有阻挡块，阻挡块位于连接座与第二安装块之间，泥石流对第一拦挡格栅进行冲击驱使第一拦挡格栅移动，通过阻挡块对连接座的阻挡，第一拦挡格栅移动对第一弹簧进行压缩，并且第一弹簧的形变速度慢于第二弹簧的形变速度，第一拦挡格栅通过牵引机构带动第二拦挡格栅移动对第二弹簧压缩，第二弹簧负荷满载以后反推连接座以及第一弹簧，使得第一弹簧压缩从而对第一拦挡格栅产生反作用力。

11、优选地，上述的泥石流分离拦挡装置中，所述的第一拦挡格栅上还连接有拉紧绳，拉紧绳通过铆钉固定在沟谷的侧壁上，拉紧绳可以对第一拦挡格栅起到牵引拉紧的作用；所述的固定挡板表面还设置有弹性的连接绳对第一拦挡格栅以及第二拦挡格栅进行牵引。

12、优选地，上述的泥石流分离拦挡装置中，沿着泥石流流动方向位于第二拦挡格栅的前方的沟谷中设置有排水渠，当泥石流发生以后通过第一拦挡格栅以及第二拦挡格栅拦截后的泥水进入到排水渠中排出。

13、相比于现有技术，本发明的有益效果为：

14、（1）本发明中的泥石流分离拦挡装置包括相对设置的固定挡板以及滑动装配在固定挡板之间的第一拦挡格栅和第二拦挡格栅，并且固定挡板上还设置有牵引机构，牵引机构用于对第一拦挡格栅以及第二拦挡格栅进行牵引，当第一拦挡格栅由于泥石流冲击移动的时候通过牵引机构牵引第二拦挡格栅向第一拦挡格栅的方向移动，并且第一拦挡格栅与第二拦挡格栅之间还设置有弹簧组件，当第一拦挡格栅与第二拦挡格栅移动对弹簧组件进行压缩，从而对第一拦挡格栅产生反作用力用于提高第一拦挡格栅的抗冲击能力，保障了对泥石流的拦截效果。

15、（2）本发明中的弹簧组件还可以为分段式结构，分别为第一弹簧和第二弹簧，第一弹簧的弹性势能与第二弹簧的弹性势能不同，因此，当泥石流强度较弱的时候可以采用第一弹簧的弹性势能小于第二弹簧的弹性势能，使得弹簧组件能够瞬间对第一拦挡格栅起到反作用力用于拦截泥石流，当泥石流强度较强的时候可以采用第一弹簧的弹性势能大于第二弹簧的弹性势能，使得第一拦挡格栅达到抗冲击负荷满载的时间延长，用于对泥石流进行拦截，保障了第一拦挡格栅的抗冲击效果，因此，通过弹性势能的不同使得本发明中的泥石流分离拦挡装置的实用性较强，可以根据实际情况进行使用。

16、（3）本发明中的第一拦挡格栅上还设置有拉紧绳对第一拦挡格栅进行牵引，并且第一拦挡格栅与第二拦挡格栅上还设置有弹性的连接绳进行牵引，进一步保障了第一拦挡格栅与第二拦挡格栅的缓冲效果和拦截效果，从而对沟谷的生态起到防护的作用。
