一种采用顶装空调控温的一体化栏杆机的制作方法

本技术涉及栏杆机，具体涉及一种采用顶装空调控温的一体化栏杆机。

背景技术：

1、道闸又称栏杆机、挡车器，是专门用于道路上限制机动车行驶的通道出入口管理设备，广泛应用于收费站、停车场、小区岗亭、商场入口等地，用于管理车辆的出入。

2、一体化栏杆机是一种可以集成有道闸一体化机芯、智能防抬功能、遇阻返回装置、升温功能、抽风降温系统和自动离合装置等结构或功能的栏杆机，现有的一体化栏杆机通常采用侧装式空调来调节柜内温湿度，空调装于壳体侧部，其下方空间空置，导致柜内空间利用率低，且结构占地面积较大，而如果采用顶装式空调的栏杆机，其空调在故障时可能会向下漏水，漏水会导致栏杆机内部电子元件损坏，致使该方式布置的栏杆机存在安全隐患。

技术实现思路

1、本实用新型旨在解决现有的栏杆机内部侧装空调时空间利用率低，而顶装空调时容易漏水存在安全隐患的问题。

2、为解决上述问题，本实用新型提供一种采用顶装空调控温的一体化栏杆机，包括栏杆机壳体和空调主体，空调主体设置于栏杆机壳体的顶部，栏杆机壳体内侧倾斜设置有框架，框架内固定有底板，底板上形成有若干树状肋，底板上且位于相邻树状肋之间均开设有导流槽，树状肋包括连接于底板上的第一导流部，第一导流部上形成有向一侧弯曲的第二导流部，第一导流部的一侧形成有第一汇流部，第一汇流部的轴线随框架倾斜于地平面并与地平面之间形成倾斜角a，第二导流部向底板上的投影至少完全覆盖相邻一侧树状肋上的第一导流部，当空调主体漏水时，滴落的水滴会沿第二导流部的斜面流动至第一汇流部内，并在重力作用下沿第一汇流部的轴线向高度低的一侧流动，来自于空调主体向下排出的冷空气沿相邻树状肋之间的间隙从导流槽中向下排出。

3、本实用新型提供的一种采用顶装空调控温的一体化栏杆机，相较于现有技术，具有但不局限于以下有益效果：

4、从空调主体中排出的冷空气在热对流和密度的作用下下沉，通过相邻第二导流部以及第一导流部之间的间隙穿过树状肋，之后从导流槽中向下排出框架外，对栏杆机壳体内的电子元件进行冷却降温，而如果空调主体发生会滴水的故障，从空调主体中向下滴落的水滴滴落至第二导流部上，并在第二导流部上的斜面向高度低的一侧流动至第一汇流部内，足够多的水滴在第一汇流部内会形成水流，由于第一汇流部随框架倾斜一定角度，因此水流会在重力作用下沿斜面向一侧流动，最终从第一汇流部的一侧排出，通过设置有可分离冷空气和滴落水滴的结构，可确保空调顶装在栏杆机壳体内时，漏出的水滴也不会与栏杆机壳体内的电子元件接触，保证了栏杆机在顶装空调时的安全性，同时顶装空调也能减少栏杆机的空间占用，从顶部空调吹出的冷气能直接下沉对栏杆机内的电子元件进行降温，散热效果也相对较好。

5、作为本实用新型进一步的方案：所述框架高度最低的一侧开设有若干第一排水孔，第一排水孔的位置与第一汇流部上高度低的一端相对应。

6、作为本实用新型进一步的方案：所述第二导流部上靠近下方的一侧形成有拦截部，拦截部在底板上的投影完全位于接近的第一汇流部在底板上的投影内。

7、作为本实用新型进一步的方案：所述第二导流部上靠近上方的一侧形成有第二汇流部，第二汇流部在底板上的投影完全位于接近的第二导流部在底板上的投影内。

8、作为本实用新型进一步的方案：所述框架高度最低的一侧还开设有若干第二排水孔，第二排水孔的位置与第二汇流部上高度低的一端相对应。

9、作为本实用新型进一步的方案：所述框架高度最低的一侧形成有凹槽，第一排水孔与第二排水孔均位于凹槽上，所述凹槽内设置有密封板，密封板上靠近底部的一侧开设有管道连接孔，管道连接孔与外部排水管道相连通。

10、作为本实用新型进一步的方案：所述第一导流部的一侧下方开设有均流槽。

11、作为本实用新型进一步的方案：所述倾斜角a的范围为1°≤a<5°。

12、作为本实用新型进一步的方案：所述底板的长度不超过1m时，所述倾斜角a的大小为1°。

13、作为本实用新型进一步的方案：位于树状肋排列方向两端的两个树状肋上的第一汇流部/第二导流部与框架的内边缘贴合。

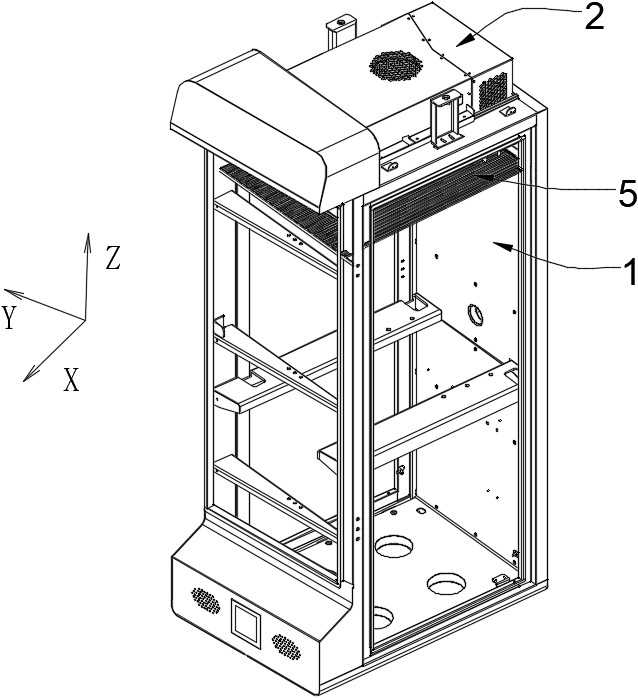

1.一种采用顶装空调控温的一体化栏杆机，包括栏杆机壳体（1）和空调主体（2），其特征在于，空调主体（2）设置于栏杆机壳体（1）的顶部，栏杆机壳体（1）内侧倾斜设置有框架（3），框架（3）内固定有底板（4），底板（4）上形成有若干树状肋（5），底板（4）上且位于相邻树状肋（5）之间均开设有导流槽（9），树状肋（5）包括连接于底板（4）上的第一导流部（6），第一导流部（6）上形成有向一侧弯曲的第二导流部（7），第一导流部（6）的一侧形成有第一汇流部（8），第一汇流部（8）的轴线随框架（3）倾斜于地平面并与地平面之间形成倾斜角a，第二导流部（7）向底板（4）上的投影至少完全覆盖相邻一侧树状肋（5）上的第一导流部（6），当空调主体（2）漏水时，滴落的水滴会沿第二导流部（7）的斜面流动至第一汇流部（8）内，并在重力作用下沿第一汇流部（8）的轴线向高度低的一侧流动，来自于空调主体（2）向下排出的冷空气沿相邻树状肋（5）之间的间隙从导流槽（9）中向下排出。

2.根据权利要求1所述的一种采用顶装空调控温的一体化栏杆机，其特征在于，所述框架（3）高度最低的一侧开设有若干第一排水孔（10），第一排水孔（10）的位置与第一汇流部（8）上高度低的一端相对应。

3.根据权利要求1所述的一种采用顶装空调控温的一体化栏杆机，其特征在于，所述第二导流部（7）上靠近下方的一侧形成有拦截部（14），拦截部（14）在底板（4）上的投影完全位于接近的第一汇流部（8）在底板（4）上的投影内。

4.根据权利要求2所述的一种采用顶装空调控温的一体化栏杆机，其特征在于，所述第二导流部（7）上靠近上方的一侧形成有第二汇流部（15），第二汇流部（15）在底板（4）上的投影完全位于接近的第二导流部（7）在底板（4）上的投影内。

5.根据权利要求4所述的一种采用顶装空调控温的一体化栏杆机，其特征在于，所述框架（3）高度最低的一侧还开设有若干第二排水孔，第二排水孔的位置与第二汇流部（15）上高度低的一端相对应。

6.根据权利要求5所述的一种采用顶装空调控温的一体化栏杆机，其特征在于，所述框架（3）高度最低的一侧形成有凹槽（11），第一排水孔（10）与第二排水孔均位于凹槽（11）上，所述凹槽（11）内设置有密封板（12），密封板（12）上靠近底部的一侧开设有管道连接孔（13），管道连接孔（13）与外部排水管道相连通。

7.根据权利要求1所述的一种采用顶装空调控温的一体化栏杆机，其特征在于，所述第一导流部（6）的一侧下方开设有均流槽（16）。

8.根据权利要求1所述的一种采用顶装空调控温的一体化栏杆机，其特征在于，所述倾斜角a的范围为1°≤a<5°。

9.根据权利要求8所述的一种采用顶装空调控温的一体化栏杆机，其特征在于，所述底板（4）的长度不超过1m时，所述倾斜角a的大小为1°。

10.根据权利要求1所述的一种采用顶装空调控温的一体化栏杆机，其特征在于，位于树状肋（5）排列方向两端的两个树状肋（5）上的第一汇流部（8）/第二导流部（7）与框架（3）的内边缘贴合。
