土壤改良型雨水生物滞留设施的制作方法

本技术涉及雨水管理，尤其涉及土壤改良型雨水生物滞留设施。

背景技术：

1、雨水生物滞留设施作为一种有效的雨水管理技术，能够通过滞留、渗透、净化等作用，减少雨水径流，改善水质。

2、但是当遇到大雨时，设施渗水慢，雨水需依次穿过土壤层、过渡层、排水层才能排走，积水会溢出生物滞留设施，易出现路面积水问题。

技术实现思路

1、本实用新型意在提供土壤改良型雨水生物滞留设施，以解决上述背景技术中提出的问题。

2、为达到上述目的，本实用新型提供如下技术方案：

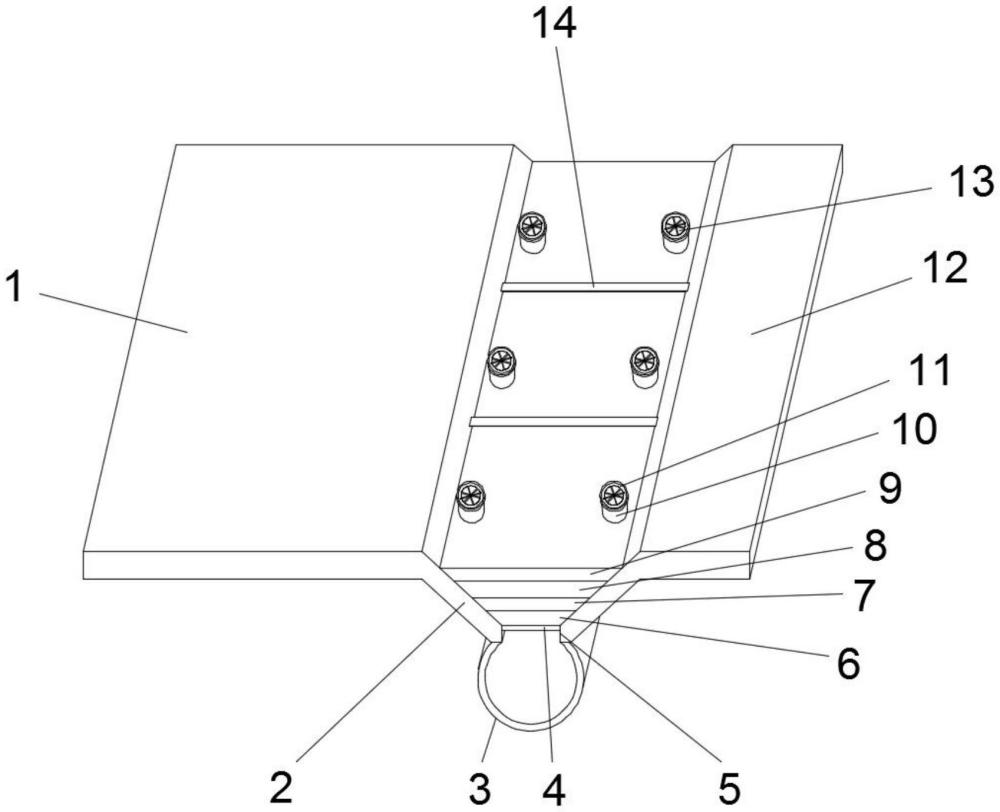

3、土壤改良型雨水生物滞留设施，包括人行道和车行道，所述人行道和车行道之间连接有生物滞留沟，所述生物滞留沟连接有排水管，所述生物滞留沟开设有排水口，所述排水口与排水管连通，所述排水口内壁连接有支撑网，所述支撑网顶部设有排水层，所述排水层顶部设有过渡层，所述过渡层顶部设有土壤层，所述土壤层顶部设有植被层，所述生物滞留沟连接有溢水管，所述溢水管与排水管连通，所述溢水管远离排水管一端穿过土壤层和植被层，所述溢水管连接有框架，所述框架连接有滤网，所述框架转动连接有转轴，所述转轴两端分别连接有驱动叶片和清洁刷，所述清洁刷与滤网配合。

4、优选地，所述生物滞留沟连接有隔板。

5、优选地，所述框架连接有安装框，所述安装框与溢水管螺纹连接。

6、优选地，所述溢水管设有若干组，若干组所述溢水管对称设置，若干组所述溢水管分别靠近人行道和车行道。

7、优选地，所述植被层顶面与人行道顶面之间存在第一高度差，所述植被层顶面与车行道顶面之间存在第二高度差，所述第一高度差和第二高度差的取值范围均为15cm-30cm。

8、优选地，所述滤网顶面与人行道顶面、车行道顶面位于同一水平面。

9、优选地，所述土壤层由砂壤土、腐殖质和黏土混合制成。

10、优选地，所述土壤层厚度为30cm-60cm，所述过渡层厚度为10cm-20cm，所述排水层厚度为25cm-30cm。

11、本技术方案与现有技术相比产生的有益效果：

12、(1)本技术方案通过设置植被层、土壤层、过渡层和排水层的分层结构实现雨水净化与渗透，同时借助溢水管的协同排水，兼顾了雨水净化与快速排放需求。滤网可防止杂质堵塞溢水管，而驱动叶片在水流作用下带动清洁刷自动清洁滤网，保障了大雨时溢流通道的通畅性，支撑网则为排水层提供稳定支撑，整体结构通过多重排水设计提升了暴雨时的排水效率，减少路面积水风险。

13、(2)通过设置隔板，能够将生物滞留沟分段，避免大雨时水流在沟内过度汇集形成冲击，减少对土壤层、植被层的冲刷破坏。

14、(3)通过设置安装框与溢水管滤网连接，使得框架及滤网、清洁刷等组件的安装与拆卸操作简便，便于定期对滤网进行深度清洗、更换受损部件，降低了维护难度和成本。

15、(4)通过设置若干组对称设置且分别靠近人行道和车行道的溢水管，能在大雨时从两侧同步分流雨水，大幅提升溢流排水效率，避免单侧溢水管负荷过大导致的排水滞后问题。

16、(5)通过设置植被层顶面与人行道、车行道顶面保持15cm-30cm的高度差，能形成天然的汇水坡度，使路面雨水借助重力自然流入生物滞留沟，无需额外动力即可高效收集径流，减少路面积水初期积累。且为雨水在植被层和土壤层的渗透、净化预留了充足缓冲空间，兼顾了收集效率与净化效果。

17、(6)通过设置滤网顶面与人行道、车行道顶面保持同一水平面，能避免因滤网凸起影响行人、车辆通行，使路面过量雨水在溢流初期就快速接触滤网并通过溢水管排出，减少雨水在地表的滞留时间，进一步提升暴雨时的排水响应速度。

18、(7)通过设置由砂壤土、腐殖质和黏土混合制成的土壤层，解决了单一土壤透水性差或净化能力不足的问题，又为植被根系生长提供了适宜的理化环境，确保设施在蓄水、渗透与净化功能上的高效稳定。

19、(8)通过设置土壤层厚度为30cm-60cm，过渡层厚度为10cm-20cm，排水层厚度为25cm-30cm，既能为植物根系提供充足的生长空间，满足其对养分和水分的吸收需求，又能保证雨水在渗透过程中有足够的路径与土壤颗粒、微生物充分接触，通过吸附、分解等作用深度净化雨水；有效阻隔土壤层的细小颗粒进入排水层，避免排水通道堵塞，同时其细密结构能对雨水进行二次过滤；为雨水快速下渗提供了充足空间，既保证了雨水净化的充分性，又兼顾了排水效率。

1.土壤改良型雨水生物滞留设施，其特征在于：包括人行道(1)和车行道(12)，所述人行道(1)和车行道(12)之间连接有生物滞留沟(2)，所述生物滞留沟(2)连接有排水管(3)，所述生物滞留沟(2)开设有排水口(5)，所述排水口(5)与排水管(3)连通，所述排水口(5)内壁连接有支撑网(4)，所述支撑网(4)顶部设有排水层(6)，所述排水层(6)顶部设有过渡层(7)，所述过渡层(7)顶部设有土壤层(8)，所述土壤层(8)顶部设有植被层(9)，所述生物滞留沟(2)连接有溢水管(10)，所述溢水管(10)与排水管(3)连通，所述溢水管(10)远离排水管(3)一端穿过土壤层(8)和植被层(9)，所述溢水管(10)连接有框架(11)，所述框架(11)连接有滤网(13)，所述框架(11)转动连接有转轴(15)，所述转轴(15)两端分别连接有驱动叶片(17)和清洁刷(16)，所述清洁刷(16)与滤网(13)配合。

2.如权利要求1所述的土壤改良型雨水生物滞留设施，其特征在于：所述生物滞留沟(2)连接有隔板(14)。

3.如权利要求1所述的土壤改良型雨水生物滞留设施，其特征在于：所述框架(11)连接有安装框(18)，所述安装框(18)与溢水管(10)螺纹连接。

4.如权利要求1所述的土壤改良型雨水生物滞留设施，其特征在于：所述溢水管(10)设有若干组，若干组所述溢水管(10)对称设置，若干组所述溢水管(10)分别靠近人行道(1)和车行道(12)。

5.如权利要求1所述的土壤改良型雨水生物滞留设施，其特征在于：所述植被层(9)顶面与人行道(1)顶面之间存在第一高度差，所述植被层(9)顶面与车行道(12)顶面之间存在第二高度差，所述第一高度差和第二高度差的取值范围均为15cm-30cm。

6.如权利要求1所述的土壤改良型雨水生物滞留设施，其特征在于：所述滤网(13)顶面与人行道(1)顶面、车行道(12)顶面位于同一水平面。

7.如权利要求1所述的土壤改良型雨水生物滞留设施，其特征在于：所述土壤层(8)由砂壤土、腐殖质和黏土混合制成。

8.如权利要求1所述的土壤改良型雨水生物滞留设施，其特征在于：所述土壤层(8)厚度为30cm-60cm，所述过渡层(7)厚度为10cm-20cm，所述排水层(6)厚度为25cm-30cm。
