一种分水盒组件和制冰设备的制作方法

本发明涉及制冰设备，具体涉及一种分水盒组件和制冰设备。

背景技术：

1、制冰设备的制冰模块生成的冰块经由分水盒输送至取冰口，以供用户取用。分水盒一般可抽拉地设置于分水盒支架内，用户取冰时将分水盒从支架中拉出，取冰完成后将分水盒推回支架内。分水盒的底部或侧部通常设有出水孔，用于将制冰及输送过程中融化的冰水回流至制冷系统循环利用。

2、当用户将分水盒从支架中拉出取冰时，分水盒内残留的积水会从出水孔持续滴落，滴落的积水污染台面及机身，用户不得不预先准备纸巾并在取冰后手动擦拭，操作繁琐，用户体验较差。

技术实现思路

1、本发明提供了一种分水盒组件和制冰设备，以解决分水盒取冰时易发生滴漏、操作不便的问题。

2、第一方面，本发明提供了一种用于制冰设备的分水盒组件，包括：

3、分水盒，设有出水孔，隔水板活动设置于分水盒内，可在关闭位置与打开位置之间运动，在关闭位置，隔水板封闭出水孔，在打开位置，隔水板远离出水孔以露出出水孔；

4、分水盒支架，分水盒可拆卸地安装于分水盒支架内；

5、联动驱动机构，设置于分水盒和/或分水盒支架上，用于在分水盒装入分水盒支架时，向隔水板施加驱动力，使隔水板从关闭位置运动至打开位置；

6、复位机构，用于在分水盒从分水盒支架拆除时，驱动隔水板从打开位置返回至关闭位置。

7、有益效果：通过在分水盒内活动设置隔水板，并配合联动驱动机构和复位机构，实现了分水盒出水孔状态与其装配状态的自动联动控制，当用户将分水盒装入分水盒支架时，联动驱动机构自动驱动隔水板从关闭位置运动至打开位置，出水孔畅通，保证正常出水；当用户将分水盒从分水盒支架拉出时，驱动力自动消失，复位机构随即驱动隔水板从打开位置返回至关闭位置，出水孔被自动封闭，当用户拉出分水盒取冰时，出水孔在分水盒脱离支架的瞬间即被复位机构自动关闭，有效避免了分水盒内残留积水从出水孔滴漏至台面或机身外部，保证了取冰过程的干燥整洁，提升了用户体验。

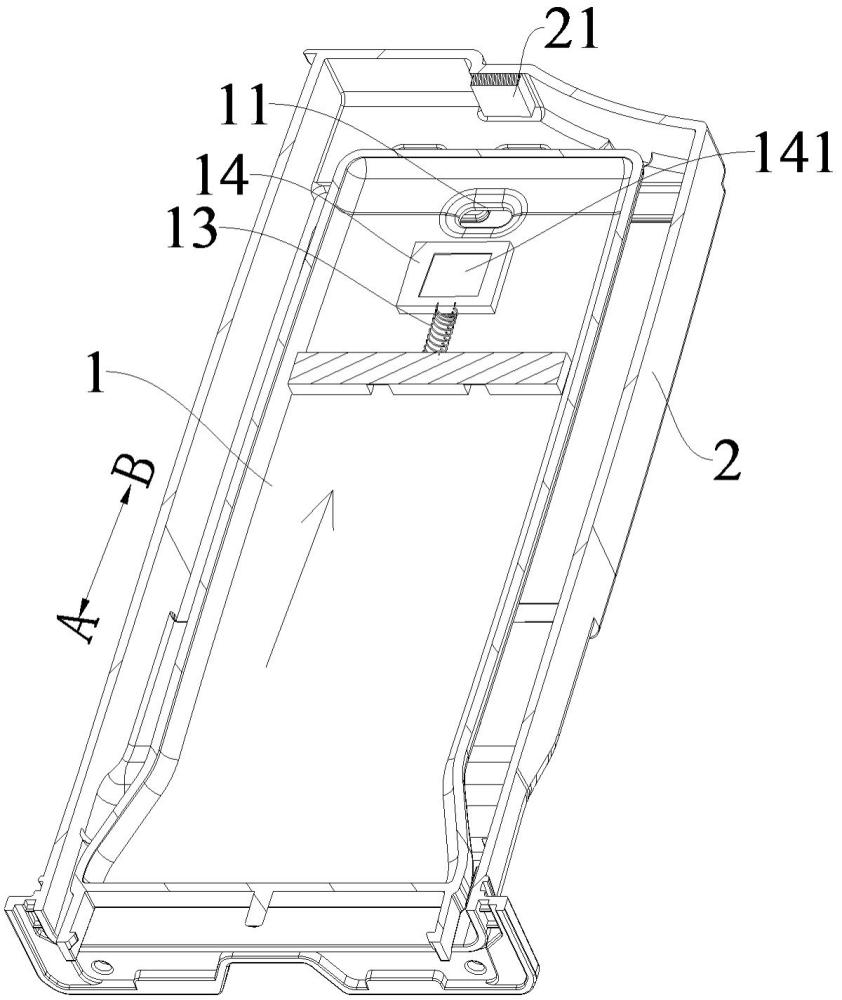

8、在一种可选的实施方式中，联动驱动机构包括设置于隔水板上的第一磁性件和设置于分水盒支架上的第二磁性件，第一磁性件与第二磁性件之间产生相互排斥的斥力或相互吸引的吸力作为驱动力。

9、有益效果：利用磁力实现非接触式动力传递，消除物理接触部件的摩擦磨损和卡滞风险，提高耐久性和可靠性；且允许一定的对位偏差，降低加工精度和装配难度；并且响应速度快，确保止水动作及时，避免半开半闭状态导致的滴漏。

10、在一种可选的实施方式中，隔水板上设有磁性件容纳槽，第一磁性件嵌设并固定于磁性件容纳槽内；

11、有益效果：容纳槽实现第一磁性件的精确定位，确保磁力作用的一致性和可重复性；为磁性件提供环境防护，减少与冰水接触，降低腐蚀风险；磁力通过容纳槽壁面直接传递，力传递路径短、刚度大，隔水板动作响应更加迅速果断。

12、在一种可选的实施方式中，联动驱动机构为设置于分水盒支架上的推杆，当分水盒装入分水盒支架时，推杆直接接触并推动隔水板，以使隔水板运动至打开位置，分水盒沿第一方向可移动地插设于分水盒支架内，推杆沿第一方向延伸。

13、有益效果：采用纯机械接触式传动，结构简单、制造成本低，利用分水盒本身的装入动作作为驱动动力源，实现以运动驱动运动的可靠联动控制。

14、在一种可选的实施方式中，复位机构为弹性件，弹性件向隔水板施加向关闭位置移动的弹力作为复位力；

15、有益效果：弹性件结构简洁、零部件数量少、装配工艺简单；利用弹性势能的储存与释放实现自动复位，响应可靠。

16、在一种可选的实施方式中，复位机构为重力复位结构，隔水板在打开位置时重力复位结构的位置高度高于隔水板在关闭位置时重力复位结构的位置高度，重力复位结构的重力作为复位力；

17、有益效果：利用恒定的重力作为复位力源，性能不随时间推移而退化，无疲劳老化问题，提高了长期可靠性和使用寿命。

18、在一种可选的实施方式中，复位机构包括设置于隔水板上的第一磁性件和设置于分水盒支架上的第三磁性件，第一磁性件与第三磁性件之间产生相互排斥的斥力或相互吸引的吸力作为复位力。

19、有益效果：实现无接触复位驱动，消除机械失效模式，提高长期使用可靠性；尤其适合与磁力联动驱动方案组合使用，可复用第一磁性件，进一步简化结构和减少零部件数量。

20、在一种可选的实施方式中，出水孔开设于分水盒底壁，分水盒组件还包括挡冰板，挡冰板设置于分水盒内部，覆盖于出水孔和复位机构的上方。

21、有益效果：挡冰板作为物理屏障阻挡冰块直接落入出水孔区域或隔水板运动区域，防止冰堵和卡滞，还允许液态水通过，确保排水顺畅，同时保护复位机构免受冰块撞击损坏。

22、在一种可选的实施方式中，隔水板为平板式结构，隔水板的外轮廓尺寸大于或等于出水孔的开口尺寸，以在关闭位置完全覆盖并密封出水孔，隔水板沿水平方向滑动以打开或关闭出水孔。

23、有益效果：隔水板结构简单，制造和装配成本低廉；平面密封形式可靠且易于实现；水平滑动方式在竖直方向上仅占用极小的厚度空间，不增大分水盒整体高度，有利于整机紧凑布局。

24、在一种可选的实施方式中，分水盒内设有导向结构，隔水板与导向结构滑动配合，用于引导隔水板在关闭位置与打开位置之间往复运动。

25、有益效果：确保隔水板每次均沿预定轨迹精确运动，使其在关闭位置能够精准对准出水孔；长期使用中防止因累积误差、磨损或振动而发生位置偏移，保证关闭密封的可靠性。

26、在一种可选的实施方式中，分水盒支架上设有开口，分水盒通过开口可移动地插设于分水盒支架内，出水孔设置于分水盒在装入分水盒支架状态下远离开口的一侧。

27、有益效果：出水孔靠近设备后部，缩短与冰水回流管路的连接距离，有利于水路布局；同时增大了出水孔位于设备内的时长，为复位机构的复位动作提供更充足的时间窗口。

28、在一种可选的实施方式中，分水盒组件还包括：密封件，密封件设于隔水板与分水盒之间且环绕出水孔设置，当隔水板位于关闭位置时，密封件被压紧于隔水板与出水孔的边缘之间。

29、有益效果：提升了出水孔在关闭状态下的密封性能，能够有效防止分水盒内残留积水的滴漏，保证了取冰过程的干燥整洁。同时，密封件的弹性缓冲作用能够吸收隔水板复位时的冲击力，避免隔水板与分水盒底壁或出水孔边缘发生刚性碰撞，起到减震降噪的效果，并减少了零部件的磨损，延长了分水盒组件的使用寿命。

30、在一种可选的实施方式中，出水孔开设于分水盒侧壁且延伸至底壁，隔水板包括可转动地设置于出水孔处的翻板。

31、有益效果：采用旋转运动，摩擦力小、磨损少，不易因结冰而发生卡滞，低温适应性好；结构极其简单，零部件数量少。

32、在一种可选的实施方式中，翻板的上侧边沿与分水盒的侧壁铰接，在关闭位置，翻板自然下垂，联动驱动机构驱动隔水板向上翻转，使隔水板从关闭位置运动至打开位置。

33、有益效果：关闭时依靠重力自然悬挂，无需外部锁紧装置即可稳定密封；杠杆原理使得联动驱动机构只需较小的力即可驱动翻板向上翻转；打开过程中重力始终产生复位力矩，且随打开角度增大而增大，确保驱动力消失后翻板能迅速加速复位，有效缩短出水孔敞开的时间窗口。

34、第二方面，本发明还提供了一种制冰设备，包括上述任一实施方式的分水盒组件。
